4
ESPAÑOL
Altavoces
Compruebe cuidadosamente los canales
izquierdo (L) y derecho (R) y las polaridades
+ (rojo) y – (negro) de los altavoces que va
a conectar a esta unidad, y asegúrese de
interconectar los canales y las polaridades
correctamente.
Conexión de los cables de altavoces
Quite aproximadamente 0,03 ft/10 mm del
revestimiento del extremo del cable de altavoz
y tuerza fi
rmemente el alambre interior o
termínelo.
Al utilizar una clavija tipo banana
Apriete el terminal del altavoz fi rmemente antes
de insertar la clavija tipo banana.
NOTA
• Conecte los cables de los altavoces de manera
que no sobresalgan de los terminales de
altavoces. El circuito de protección puede
activarse si los alambres de los cables hacen
contacto con el panel trasero o si los lados
+ y – hacen contacto entre sí (vpágina 48
“Circuito de protección”).
• Nunca toque los terminales de altavoces
mientras la alimentación está conectada. De lo
contrario, podría sufrir una descarga eléctrica.
• Utilice altavoces con los valores de impedancia
que se muestran a continuación.
Terminales de
altavoces
Impedancia de
altavoces
FRONT
6 – 16 Ω CENTER
SURROUND
Instalación 1 2 4 5 3

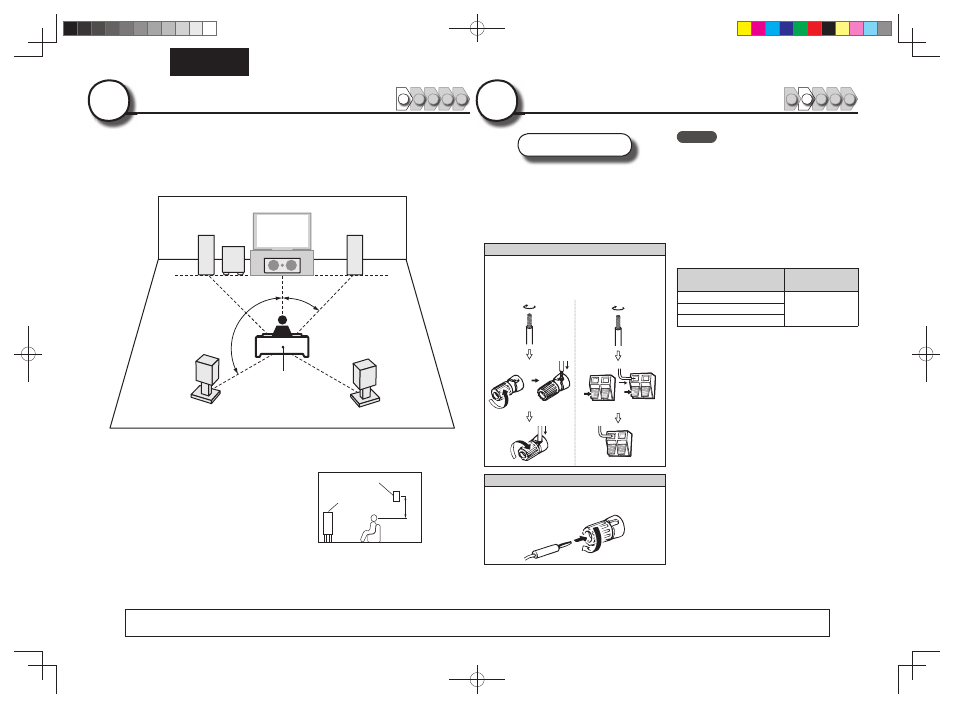

Esta unidad puede reproducir sonido surround de 2.0/2.1 a 7.1
canales.
A continuación se detalla el procedimiento de confi guración de
una reproducción con altavoces de 5.1 canales.
FL FR
SW
C
SL SR
120˚
22 – 30˚
Posición de
audición
FL Altavoz delantero (I) • Coloque los altavoces surround en una
posición entre 2 y 3 pies (60 y 90 cm) por
encima del nivel de los oídos.
Altavoz
surround
2 – 3 pies /
60 – 90 cm
GVista lateralH
Altavoz
delantero
FR Altavoz delantero (D)
C Altavoz central
SW Subwoofer
SL
Altavoz surround (I)
SR Altavoz surround (D)
1
Conexión 1 2 4 5 3
2
El apartado “Versión sencilla” describe los métodos de instalación, conexión y confi guración para unos altavoces de 5.1 canales.
Consulte la página 25 para la instalación y conexión de los altavoces que no sean altavoces de 5.1 canales.
