69
Español
4. Drene el tanque de aire.
5. Retire los ocho tornillos del guardacorrea.
6. Retire la cubierta exterior de la correa.
7. Mida la tensión de la correa. La tensión correcta se logra
cuando se aplica un peso de 1,36 kg (3 libras) o una presión
equivalente con los dedos a mitad de camino entre la polea del
motor y el volante del compresor y provoca una desviación de la
correa de 6,35 mm (1/4 pulg.); si se requieren ajustes, consulte
Ajustar la tensión de la correa en la sección Mantenimiento.
8. Vuelva a colocar el guardacorrea.
9. Vuelva a conectar el cable de la bujía.
Ajustar la tensión de la correa
ADVERTENCIA: Superficies calientes. Riesgo de quemaduras.
El posenfriador, el cabezal de la bomba y las piezas circundantes
están muy calientes, no los toque (vea las Superficies calientes
identificadas en la Fig. 2). Espere hasta que el compresor se enfríe
antes de realizar el mantenimiento.
1. Asegúrese de que el interruptor de ENCENDIDO/APAGADO (C)
esté en la posición de APAGADO.
2. Espere que la unidad se enfríe.
3. Desconecte el cable de la bujía.
4. Drene el tanque de aire

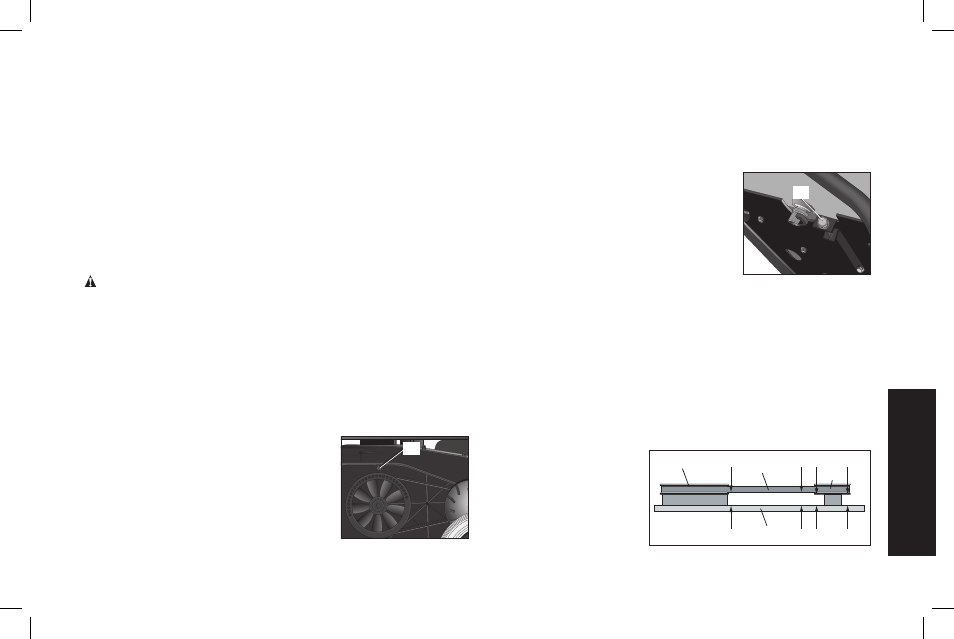

5. Afloje pero no retire los pernos de montaje
T de la bomba.
6. Retire los ocho tornillos de la cubierta de
la correa.
7. Retire la cubierta exterior de la correa.
8. Afloje pero no retire el perno de soporte
de la barra tensora de la bomba (T).
9. Gire el perno de tensión de la correa (S) en sentido de las
agujas del reloj para aumentar la tensión de la correa, o en
sentido contrario a las agujas del reloj para aflojar la tensión.
10. Controle nuevamente la tensión de la correa. Vea el paso
7 de Controlar la tensión de la correa en la sección
Mantenimiento.
11. Cuando la tensión esté correcta, vuelva
S a ajustar los cuatro pernos de montaje
de la bomba (torsión entre 18 y 22
libras-pie), el perno de soporte de la
barra tensora (torsión entre 18 y 22
libras-pie) y vuelva a colocar la cubierta
de la correa.
12. Vuelva a conectar el cable de la bujía.
Alineación de la correa y el volante
El volante del compresor de aire y la polea del motor deben estar
alineados (en el mismo plano) dentro de una distancia de 1,6 mm
(1/16") para asegurar la retención de la correa dentro de las ranuras
del volante. Para controlar la alineación:
1. Asegúrese de que el interruptor de ENCENDIDO/APAGADO (C)
esté en la posición de APAGADO.
2. Espere que la unidad se enfríe.
3. Desconecte el cable de la bujía.
4. Drene el tanque de aire.
5. Retire la cubierta exterior de la correa.
6. Coloque una regla (U)
X
U
W A1
A1
A2
A2 B1 B2
B1 B2
V
contra el exterior del
volante (W) y la polea
del motor (X).
