A. Filtre d’admission d’air de la
pompe
B. Filtre d’admission d’air du
moteur
C. Commutateur marche/arrêt
du moteur
D. Manomètre du réservoir d’air
E. Manomètre régulé
F. Régulateur de pression
G. Sortie d’air
H. Soupape de décompression
I. Soupape de sûreté
J. Soupape de purge du
réservoir d’air
Caractéristiques techniques de la pompe
Moteur en ligne à deux cylindres verticaux, tête en aluminium
Monoétagé
Lubrifié à l’huile
Carter, cylindre et tête en fonte
Alésage : 70 mm (2,756 po)
Course : 57,5 mm (2,26 po)
Poids : 20,86 kg (46 lb)
Volume réservoir d’huile : 730 ml (24,7 oz)
Compresseur d’air, modèle D55273
K. Contrôle de l’étrangleur
L. Jauge graduée de l’huile de
la pompe
M. Bouchon de vidange d’huile
de la pompe
N. Boulon de tension de la
courroie
O. Capteurs de bas niveau
d’huile qui commandent
l’arrêt moteur
P. Poignée
Q. Support de la poignée
Caractéristiques techniques du moteur
Honda GX160
Combustion interne
4 temps
3 450 tr/min
I
B
A
E
C
K
O
M
L
G
F
D
H
Q
P

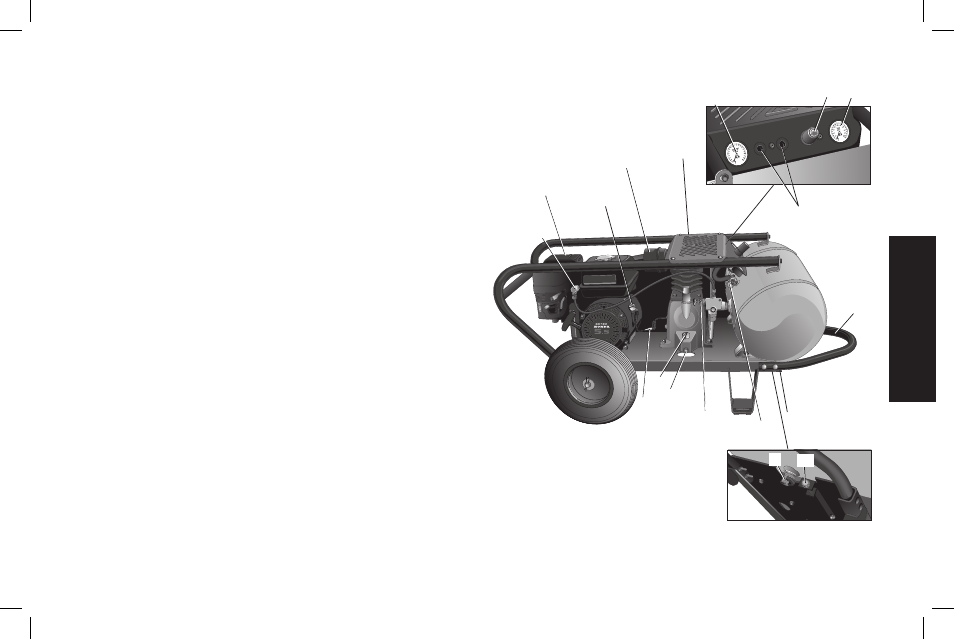

FIG. 1
PAS UNE
ÉTAPE
N
J
