46 - Español

TOPE DE PROFUNDIDAD DE GAMA COMPLETA

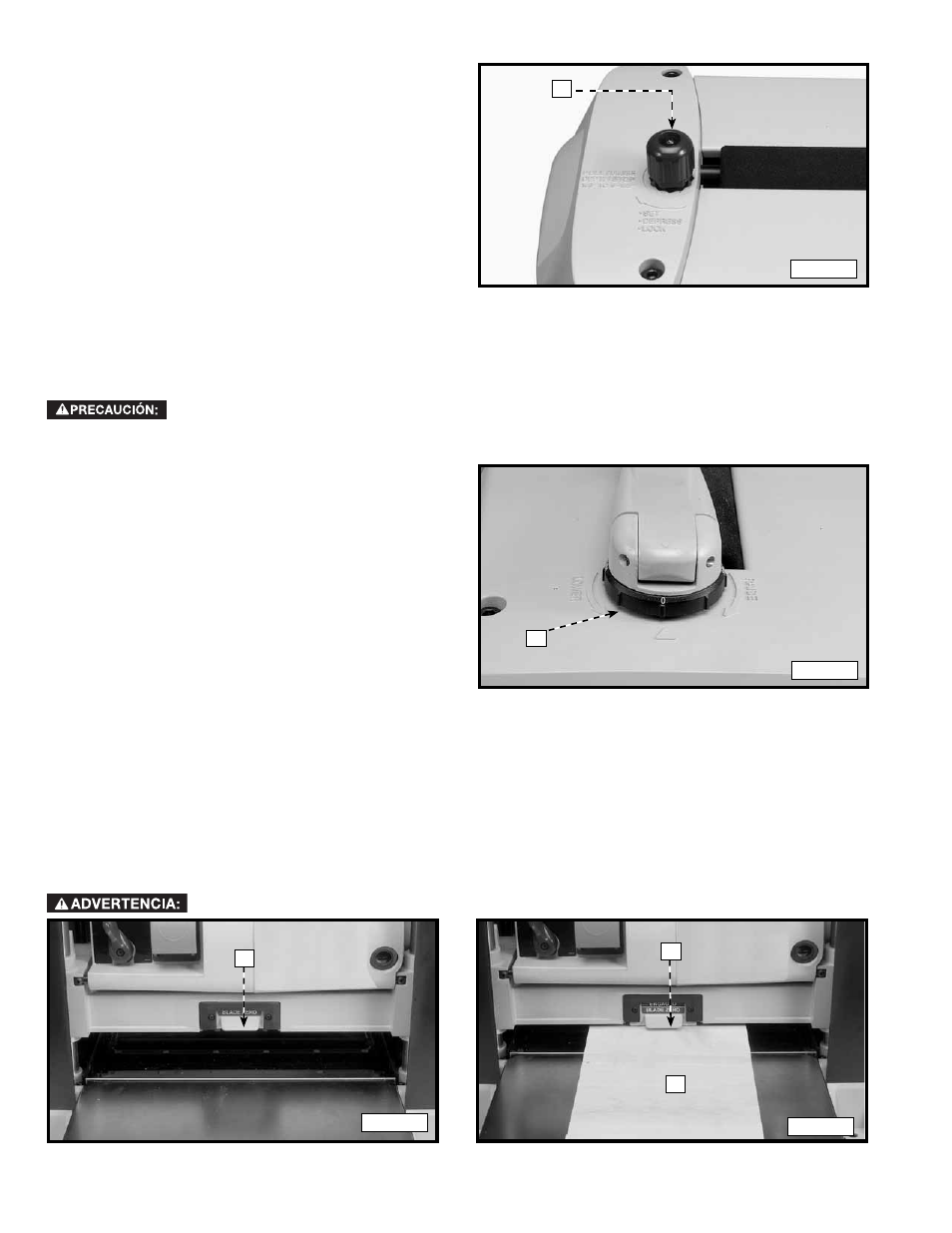

1. El tope de profundidad (A), Fig. 15, puede utilizarse para

Fig. 15

A

ajustar el cabezal portacuchillas a un grosor
predeterminado. Puede ajustarse a cualquier
profundidad desde 3,2 mm (1/8 pulg.) hasta 165 mm
(6.5 pulg.) para realizar acepillado repetitivo.

2. Para ajustar el tope de profundidad, baje el cabezal

portacuchillas hasta la profundidad deseada.

3. Gire el pomo del tope de profundidad (A) Fig. 15 en el

sentido de las agujas del reloj hasta que se detenga.

NOTA: Si el pomo deI tope de profundidad se gira mas
alla del punto de parada, el mango de subida y bajada
del cabezal portacuchillas comenzara a moverse.

4. Empuje hacia abajo sobre el pomo del tope de

profundidad y gire dicho pomo aproximadamente 1/4
de vuelta en el sentido de las agujas del reloj hasta que el tope de profundidad se acople.

5. Suba el cabezal portacuchillas para dejar espacio para la pieza de trabajo. Al acepillar hacia abajo, el cabezal

portacuchillas se detendrá a la altura a la que se haya acoplado el tope de profundidad.

6. Para desacoplar el tope de profundidad, gire el pomo del tope de profundidad en sentido contrario al de las agujas del

reloj.

Desacople el tope de profundidad cuando dicho tope de profundidad no se esté utilizando.

ANILLO DE INDEXACIÓN AJUSTABLE

El mango de ajuste del cabezal portacuchillas tiene también

Fig. 16

A

un anillo de ajuste (A), Fig. 16. El anillo de ajuste puede
utilizarse para hacer ajustes finos en una tabla acepillada.

1. Mida el grosor de una tabla acepillada.

2. Ajuste la posición de cero del anillo para que esté

alineada con la flecha.

3. Gire el mango hasta la profundidad de corte deseada,

tal como se indica en el anillo. Cada muesca del anillo es
equivalente a 0,02 mm (1/128 pulg.).

4. Acepille la pieza de trabajo.

INDICADOR DE CERO DE LA HOJA

El indicador de cero de hoja marca exactamente donde el cutterhead y el contacto de marca de workpiece, y le permite
medir sus cortes precisamente. Para poner el indicador:

1. Empuje hacia abajo sobre el indicador de cero (A), Fig. 17, para acoplarlo.

2. Coloque el extremo de la tabla (B), Fig. 18, que se va a acepillar justo dentro de la parte delantera del cabezal

portacuchillas (A).

3. Baje el cabezal portacuchillas hasta que la tabla que se va a acepillar entre en contacto con la parte inferior del indicador

de cero (A), Fig. 18.

4. Cuando la tabla haya entrado en contacto con el indicador de cero, éste regresará a la posición desacoplada.

NOTA: Baje lentamente el cabezal portacuchillas cuando utilice el indicator de cero, para que dicho cabezal
portacuchillas no vaya mas alla del punto de desacoplamiento.

No acepille con el indicador de cero de la hoja acoplado.

Fig. 17

Fig. 18

A

A

B
