43 - Español

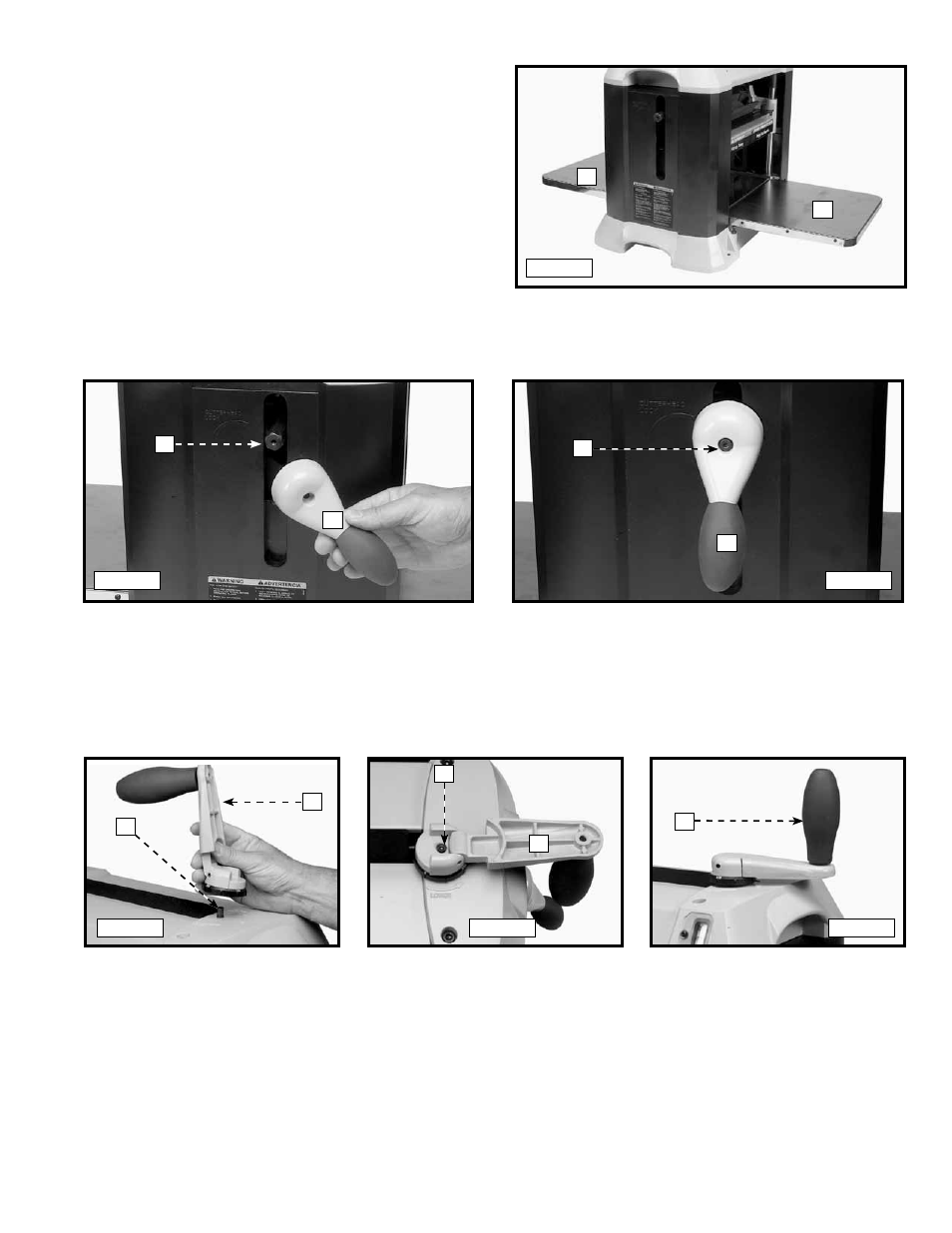

BAJADA DE LAS MESAS DE EXTENSIÓN
Las extensiones de la mesa de avance de entrada y de
Fig. 3
A
A
avance de salida (A) Fig. 3 se envían colocadas en la
máquina y giradas hasta la posición hacia “ARRIBA”.
Mueva ambas extensiones de la mesa (A) hasta la posición
hacia abajo. La superficie superior de las extensiones de la
mesa (A) debe estar nivelada con la mesa de la cepilladora.
Para comprobar esto y realizar ajustes si es necesario,
consulte la sección de este manual titulada “NIVELACIÓN
DE LAS EXTENSIONES DE LA MESA”.
MONTAJE DEL MANGO DE FIJACIÓN DEL CABEZAL PORTACUCHILLAS
Monte el mango de fijación del cabezal portacuchillas (A), Figs. 4 y 5, en el eje (B), con el tornillo de cabeza hueca
hexagonal M6 - 20 mm (C) Fig. 5 con la llave de tuerca suministrada.
Fig. 4
B
A
A
C
Fig. 5
MONTAJE DEL MANGO DE AJUSTE DEL CABEZAL PORTACUCHILLAS
1. Monte el mango de ajuste del cabeza portacuchillas (A), Fig. 6, en el eje (B), asegurándose de que la superficie plana del eje
esté acoplada con la superficie plana del mango.
2. Sujete el mango ajuste del cabezal portacuchillas (A), Fig. 7, al eje utilizando el tornillo de cabeza hueca hexagonal
M5 x 16 mm (C) con el extremo hexagonal de la llave de tuerca para el cabezal portacuchillas suministrada.
3. Gire el mango (A) hasta la posición de funcionamiento de la manera que se muestra en la Fig. 8.
Fig. 6
A
B
Fig. 7
A
C
A
Fig. 8
