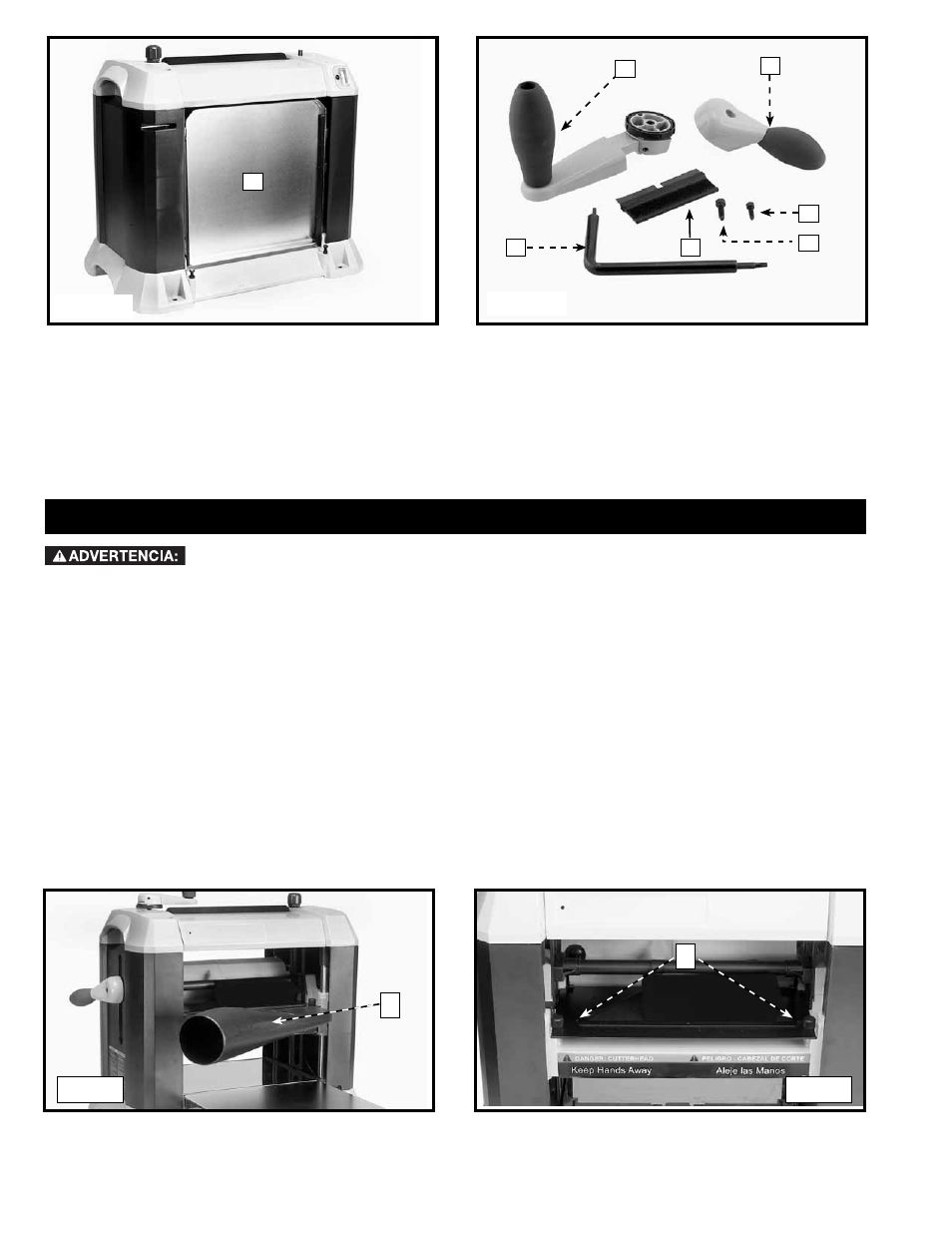

Fig. 2

Fig. E

Fig. F

1. Cepilladora de acabado de dos velocidades de 330 mm

(13 pulg.)

2. Mango de subida y bajada del cabezal portacuchillas

3. Tornillo de cabeza hueca hexagonal M5 - 16 mm

4. Mango de fijación del cabezal portacuchillas

5. Tornillo de cabeza hueca hexagonal M6 - 20 mm

6. Conjunto mango y llave de tuerca para el cabezal

portacuchillas

7. Herramienta de transferencia de cuchillas

ENSAMBLAJE

Para su propia seguridad, no conecte la maquina a la fuente de energia hasta que la maquina

haya sido ensamblada por completo y usted haya leido y entendido completamente el manual del propietario.

HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS

Herramienta de transferencia de cuchillas (provista)

ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE

Aproximadamente 1/2 hora

CONECTOR DE COLECTOR DE POLVO REVERSIBLE DE 101 mm (4 PULG.)
ACCESORIO

Para conectar un conector (A) Fig. 1 del recaudador de polvo de oprional para montar un sistema de la colección de polvo al
planer:

1. Quite los dos tornillos (A) Fig. 2 que sujetan el protector del cabezal portacuchillas.

2. Coloque el conector de polvo en las ranuras provistas y vuelva a colocar los tornillos del protector portacuchillas.
NOTA: El conector de colector de polvo puede montarse para conectar una manguera de recoleccion de polvo tanto en
el lado izqauierdo como en el lado derecho de la maquina.

Fig. 1

Fig. 2
