Collocamento e montaggio della scala
i Tirare gli elementi di comando 11 verso l’esterno
e fissarli lateralmente.
i Portare la sezione telescopica all’altezza di
gradini desiderata e far scattare in posizione
di blocco entrambi gli elementi di comando
11 .
i Entrambi gli elementi di comando 11 devono
scattare correttamente in posizione.
INDICAZIONE: La sezione telescopica non
deve essere estratta fino all’ultimo gradino!

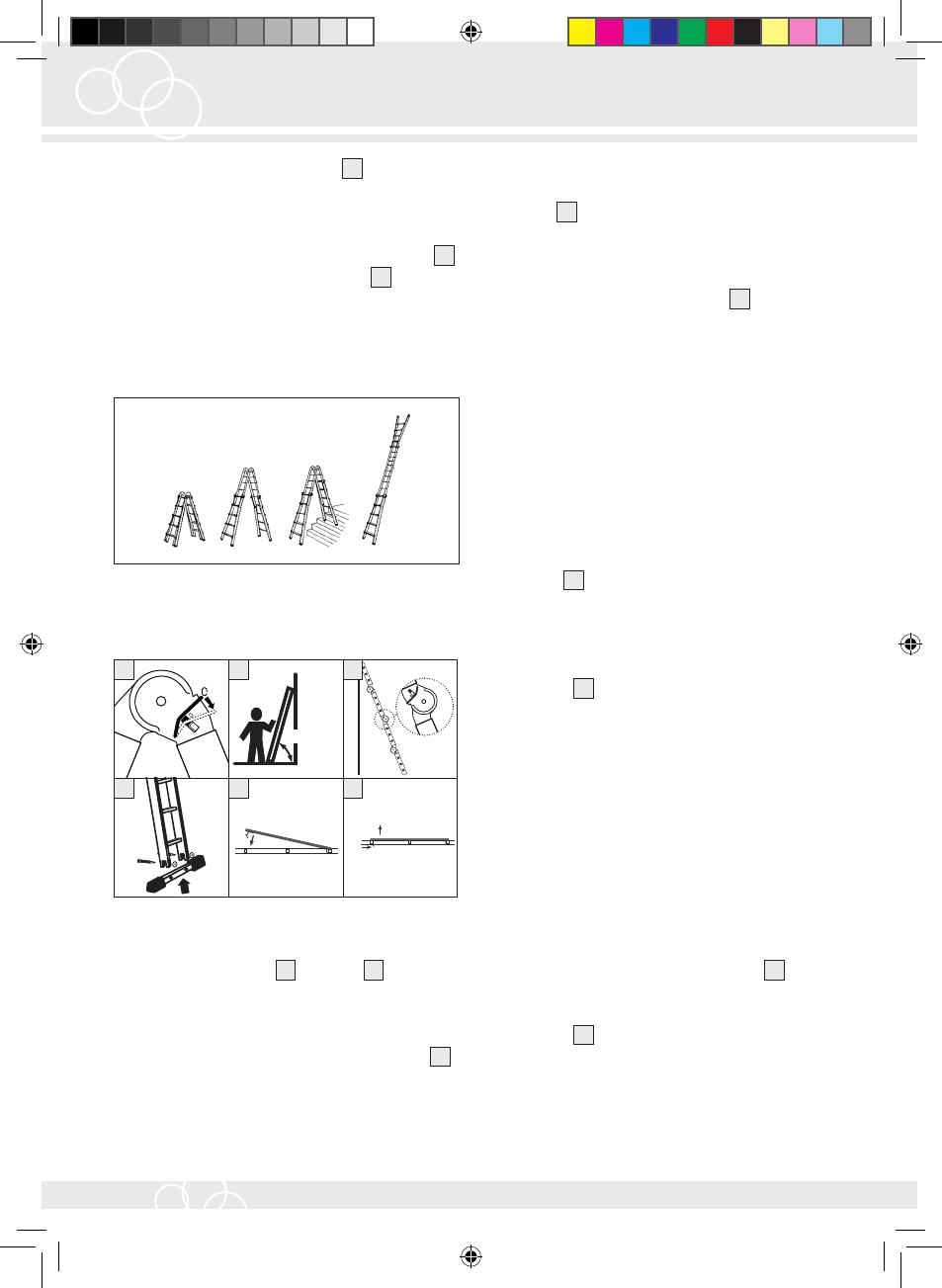

Possibilità di montaggio:
q
Scala multifunzione
Brenette a 6 snodi

f e
0
0
a
0
0
0
0
c
65°-75°
b
d
Regolazione: Scala semplice / doppia
1. Montare la basetta
6 (vedi fig. d ).
2. Divaricare le sezioni della scala - gli snodi
scattano nella posizione successiva automati-
camente.
3. Sbloccarli per un‘ulteriore divaricazione (fig. a ).
4. Controllare la posizione della camma:
0 = sbloccata, C = in posizione di blocco
(v. fig.
a ).
5. Per lavori sporchi coprire gli snodi.
6. Prima di salire sulla scala, controllare che gli
snodi siano scattati in posizione di blocco
(regolazione camma “C”, v. fig.
a ).
Ripiegare:
1. Sbloccare gli snodi.
2.
INDICAZIONE: La scala ora può essere
ripiegata con un solo movimento.
INDICAZIONE: Quando si ripiega la scala,
gli snodi non scattano nelle posizioni di blocco
intermedie.
Scala semplice d‘appoggio:
INDICAZIONE: L‘angolo di inclinazione deve
essere di 65° - 75° rispetto alla superficie orizzontale
(vedere fig.
b ).
i Accertarsi che la coppia di snodi centrale non
sia rivolta contro la parete e che le leve di
sblocco siano abbassate in posizione “C”
(vedi fig.
c ).
INDICAZIONE: La “C” deve trovarsi in basso.
Montare il supporto:
INDICAZIONE: Utilizzare la piattaforma e la
piattaforma a gradini solo con il supporto originale.
- Supporto Art.-Nr.: 1430070 per scale
Art.-Nr.: 1420070
- Supporto art.-nr.: 1430080 per scale
Art.-Nr.: 1420080
i Inserire il supporto sui relativi pioli. Spingere il
supporto verso il basso. Il gancio di sicurezza
scatta in posizione sul piolo (vedi fig.
e ).
i Spingere indietro la molla per sbloccare il
supporto. Togliere il supporto verso l‘alto
(vedi fig.
f ).
