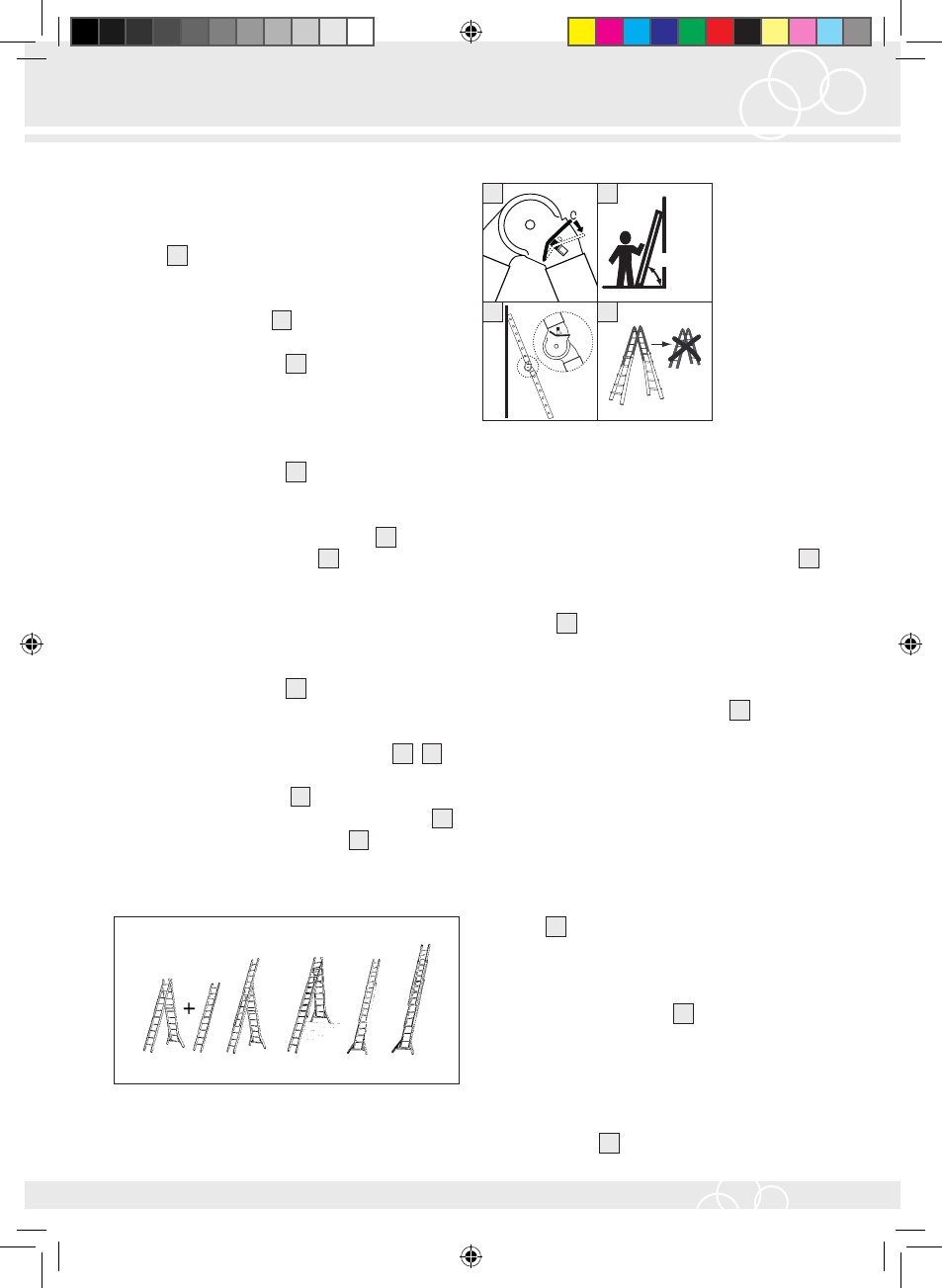

49 IT
Collocamento e montaggio della scala
Scala doppia:
i Sollevare entrambe le parti scorrevoli e
allargarle.
i Inserire i due bulloni di fissaggio superiori (vedi
fig.
b ) fino alla battuta d’arresto nei giunti dei
cardini.
i Aprire la scala, finché i nastri di controllo non
siano tesi (vedi fig.
c ).
i Avvitare la saetta trasversale laterale alla parte
di supporto (vedi fig.
d ).
Scala doppia con scala estensibile
appoggiata sopra:
i Avvitare la saetta trasversale laterale alla parte
di supporto (vedi fig.
d ).
INDICAZIONE: A scala estensibile estratta
devono rimanere sormontati almeno 3 gradini.
INDICAZIONE: I ganci dei pioli 12 e la
sicurezza di sollevamento 13 devono scattare
in posizione.
Scala doppia con scala estensibile
appoggiata sotto:
i Avvitare la saetta trasversale laterale alla parte
di supporto (vedi fig.
d ).
i Estrarre la scala estensibile verso il basso e
ruotarla in modo che i ganci dei pioli siano
aperti nella parte superiore (vedi fig.
e , f ).
Le sicurezze di sollevamento devono scattare
in posizione (vedi fig.
g ).
INDICAZIONE: Tutti e 4 i ganci dei pioli 12
e la sicurezza di sollevamento 13 devono far
presa e scattare in posizione.
Possibilità di montaggio:
q
Scala telescopica
0
0
a
0
0
c d
65°-75°
b
Regolazione: Scala semplice / doppia
1. Divaricare le sezioni della scala - gli snodi
scattano nella posizione successiva automati-
camente.
2. Sbloccarli per un‘ulteriore divaricazione (fig. a ).
3. Controllare la posizione della camma:
0 = sbloccata, C = in posizione di blocco
(v. fig.
a ).
4. Per lavori sporchi coprire gli snodi.
i Prima di salire sulla scala, controllare che gli
snodi siano scattati in posizione di blocco
(regolazione camma “C”, v. fig.
a ).
Ripiegare:
1. Sbloccare gli snodi.
2.
INDICAZIONE: La scala ora può essere
ripiegata con un solo movimento.
Scala semplice d‘appoggio:
INDICAZIONE: L‘angolo di inclinazione deve
essere di 65° - 75° rispetto alla superficie orizzontale
(vedi fig.
b ).
i La coppia di snodi deve essere rivolta contro la
parete e le leve di sblocco devono essere in
posizione “C” (vedi fig.
c ).
INDICAZIONE: La “C” deve stare sotto.
Utilizzo delle sezioni telescopiche:
INDICAZIONE: Non è consentito utilizzare la
parte centrale della scala come se fosse una scala
doppia (vedi fig.
d )!
