机架安装 frame assembly – XAIRCRAFT X650 Pro User Manual
Page 6

M - M7004
M3×8 圆头内六角螺丝
M3×8 Socket Screw
×4
M - M7001
M2.5×6 杯头内六角螺丝
M2.5×6 Socket Screw
×12
M - M7006
6x3x1.5 尼龙垫片
6x3x1.5 Nylon Wahser
×4

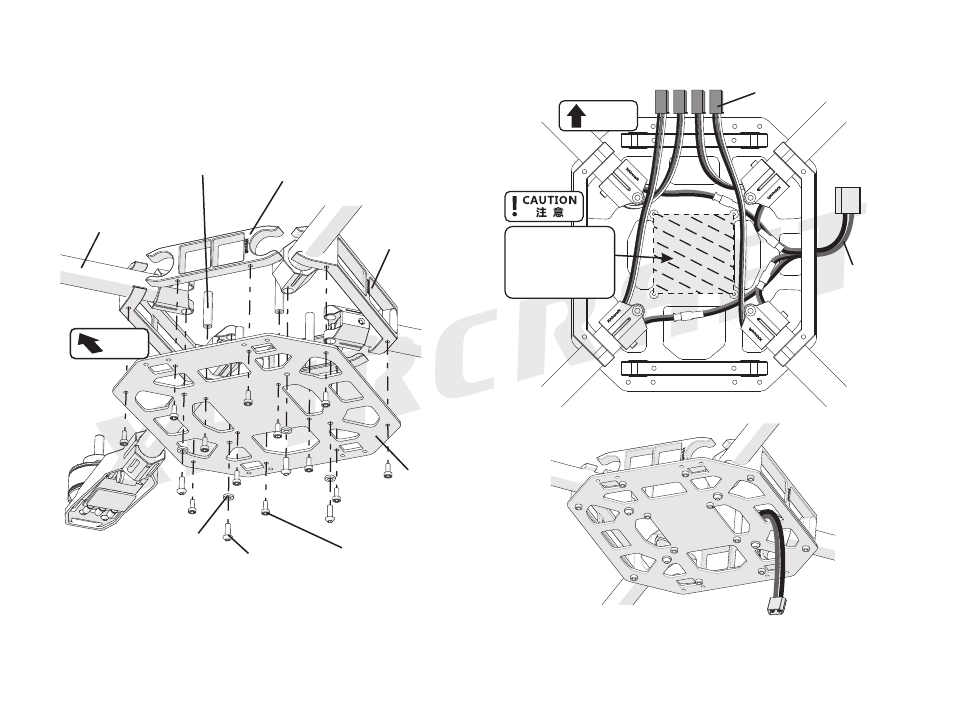

机架安装 Frame Assembly
F2-F7017
机身支柱
Frame Prop
×4
F3 - F3011
机身固定件1
Fuselage Strut 1
×2
F3 - F3012
机身固定件2
Fuselage Strut 2
×2
机身杆装配(第3页)
Frame ArmAssembly(Page 3)
F1 - F7002C
机身下板
Fuselage Lower Plate
完成示意图
After assemblied
FRONT
前 方
XT60
E7008
电源连接线
Power Wire
3pin信号线插头
3pin Signal Cable
4
FRONT
前 方
线路不能经过虚线
框区域。
Wiring not allowed
in the dotted block.
