XAIRCRAFT X650 Pro - Manual (Page 5)

M1
M4
M2 M2
M3
红 Red
黄 Yellow
黑 Black A
B
C
电机 Motor 电调 ESC
M2
黄 Yellow
红 Red
黑 Black A
B
C
电机 Motor 电调 ESC
M3
黄 Yellow
红 Red
黑 Black A
B
C
电机 Motor 电调 ESC
M1
红 Red
黄 Yellow
黑 Black A
B
C
电机 Motor 电调 ESC
M4

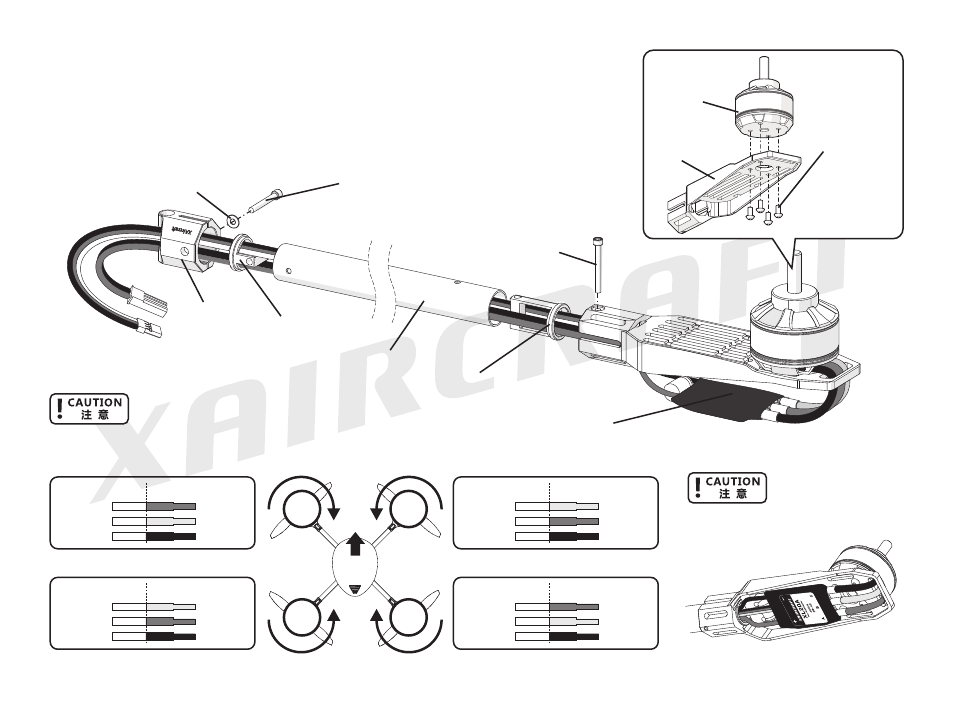

机身臂安装 Frame Arm Assembly
E7007
2 无刷电调
20A ESC
0A
F3-F3009
机身杆夹头
Arm Mount
M - M7007
M2.5 22 杯头内六角螺丝
M2.5×22 Socket Screw ×
M - M7005
6 2.5 0.5mm 垫片
6Ч2.5Ч0.5mm Washer Ч Ч
M - M7002
M2.5 20 杯头内六角螺丝
M2.5×20 Socket Screw ×
F3014C
机身管
Frame Arm
F2 - F3016
机身管支撑件2
Frame Arm
Strengthener 2
F2 -
机身管支撑件1
Frame Arm
Strengthener 1
F3015
2
注意电调的安装。
Pay attention to
the ESC installation.
F2-F7008
电机夹头
Motor Mount
P7001
无刷电机
Brushless Motor
M - M7003 4
M3×6 Socket Screw
×
M3×6 圆帽内六角螺丝
3
注意电机与电调的线缆连接。
Please DOUBLE CHECK the wiring betwwen Motor and ESC.
