Form ZCE781

22 Date

2013February1/E

Fig. Part
No. No. Description

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

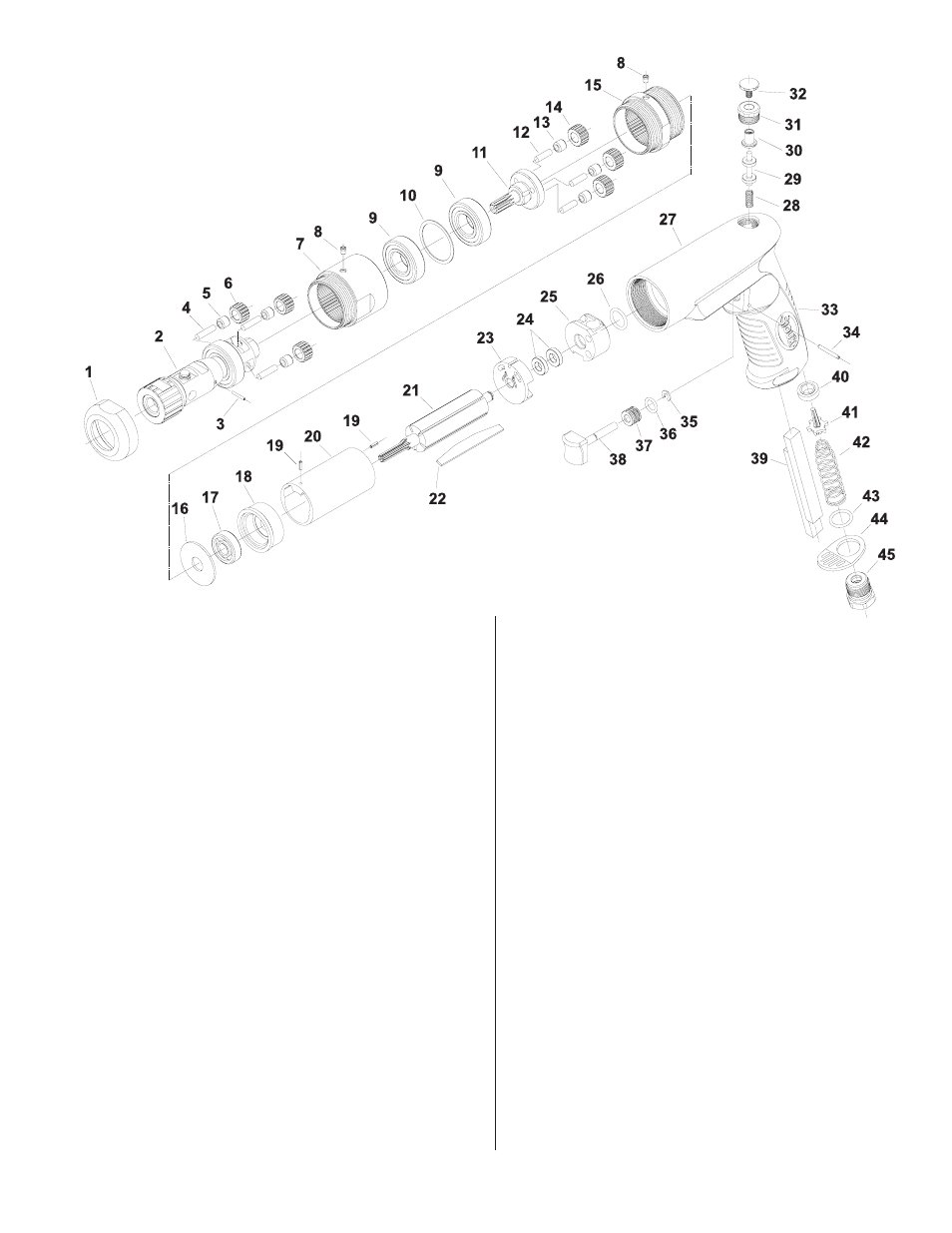

INSTRUCTIONS & PARTS LIST FOR

STP10P SERIES TAPPERS

SERIAL“A”

Fig. Part
No. No. Description

1.

SDR-43 Gear Case Cap

2.

SDR-66A Tapper Gear Carrier (Includes 21094 Tap Chuck

and 10265 Ball Bearing)

SDR-66LC Tapper Gear Carrier Less Chuck

(Includes 10265 Ball Bearing)

3.

66125 Pin

4.

SDR-24 Pin (3)*

5.

10028FC Needle Bearing (3)*

6.

SDR-45 Planetary Gear (3)*

7.

SDR-42 Double Reduction Gear Case (Includes Figure 8)

8.

30375 Grease Fitting (2)*

9.

ME11A33A Ball Bearing (2)*

10.

SDR-27 Spacer

11.

SDR-38 Cantilevered Gear Carrier

12.

SDR-24 Pin (3)*

13.

10028B Needle Bearing (3)*

14.

SDR-44 Planetary Gear (3)*

15.

SDR-41 First Reduction Gear Case (Includes Figure 8)

16.

SDR-29 Wear Plate

17.

10220 Ball Bearing

18.

SDR-80 Front End Plate

19.

66194 Pin (2)*

20.

74130 Cylinder, Reversing

21.

SDR-7 Rotor (7 tooth)

22.

SP74048 Vane Set

23.

SDR-11 Rear End Plate

24.

SDR-26 Ball Bearing (2)*

25.

SDR-82 Rapid Reverse Insert

26.

69007 O-Ring Parker 3-906

27.

SPSDR-2B Pistol Reversing Housing

(Includes Figures 27-45)

28.

SDR-84 Reversing Spring

29.

SDR-83 Reverse Valve Spool

30.

SDR-88 Top Reverse Button

31.

SDR-85 Top Reverse Nut

32.

SDR-86 Top Reverse Cap

33.

SPSDR-28 Grip (Includes Grip Tape)

34.

30610 Roll Pin 5/64 x 3/4 in

35.

21542 Retaining Ring

36.

14311 O-Ring

37.

SDR-23 Trigger Sleeve

38.

SDR-200 Trigger

39.

04046 Silencer Pad

40.

IM3100-22 Tipper Valve Seat

41.

SDR-20 Tipper

42.

SDR-13 Trigger Spring

43.

69007 O-Ring

44.

SDR-35 Exhaust Cap

45.

66244R Inlet Adapter

Not Shown:

SPSDR-7ARR 7 Tooth Rotor 1HP Motor Assembly

(Includes Figures 17-24)

21095 Flex Collet #10-5/16"

21139 Flex Collet 1/4"-1/2"

77067A Support Handle Assembly
