Sioux Tools PISTOL TORQUE CONTROL TOOLS User Manual
Page 12
12
Pressione
Potenza
sonora
sonora
Vibrazioni
Catalogo n.
dbA
dbA
m/s
2
2P1108TC
79,6
92,3
Inferiore a 2,5
2P1208TC
79,6
92,3
Inferiore a 2,5
2P1308TC
79,6
92,3
Inferiore a 2,5
2P2108TC
79,6
92,3
Inferiore a 2,5
2P2208TC
79,6
92,3
Inferiore a 2,5
2P2308TC
79,6
92,3
Inferiore a 2,5
2PX1108TC
79,6
92,3
Inferiore a 2,5
2PX1208TC
79,6
92,3
Inferiore a 2,5
2PX1308TC
79,6
92,3
Inferiore a 2,5
2PX2108TC
79,6
92,3
Inferiore a 2,5
2PX2208TC
79,6
92,3
Inferiore a 2,5
2PX2308TC
79,6
92,3
Inferiore a 2,5
*secondo
*secondo
*secondo
PN8NTC1
PN8NTC1
ISO8662
VALORI DI RUMOROSITA’ E VIBRAZIONI
5.
Allineare il foro della vite nel dado di regolazione con la fessura desiderata e rimontare la vite 07096.
6.
Rimontare l’alberino di moto o il collettore.
7.
Rimontare il gruppo testina angolare oppure il supporto frontale del cuscinetto.
8.
Collaudo attrezzo.
9.
Ripetere i passi da 3 a 6 fino a che non si raggiunge il valore desiderato di regolazione della coppia.
MOLLA ARGENTO
Taratura molla - 22 pollici/
libbra per giro standard alla
velocità minima n. 1 degli
attrezzi.
(Esempio 2A2 1 08TC)
MOLLA BLU
Taratura molla - 14 pollici/
libbra per giro standard alla
velocità media n. 2 degli
attrezzi.
(Esempio 2A2 2 08TC)
MOLLA VERDE
Taratura molla - 9 pollici/libbra
per giro standard alla velocità
più elevata n. 3 degli attrezzi.
(Esempio 2A2 3 08TC)

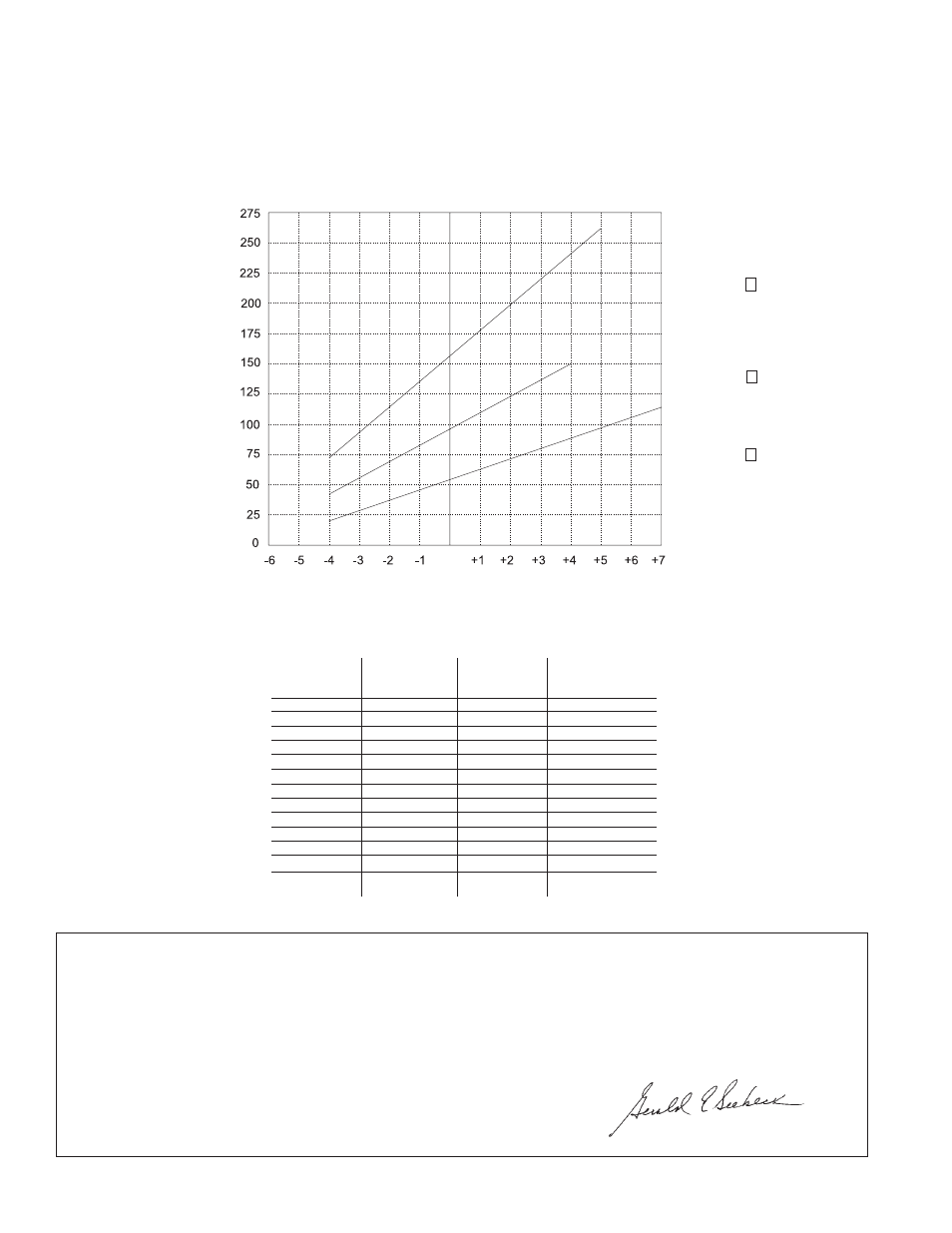

GRAFICO DEI VALORI APPROSSIMATIVI DI COPPIA PER LA REGOLAZIONE DELLA FRIZIONE
Valori approssimativi di
uscita coppia pollici/libbra
TACCA
Giri del dado di regolazione dalla tacca sul pacco frizione
CERTIFICAZIONE DI CONFORMITA’
La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola
responsabilità che i prodotti
2P1108TC, 2P1208TC, 2P1308TC, 2P2108TC, 2P2208TC, 2P2308TC, 2PX1108TC, 2PX1208TC, 2PX1308TC, 2PX2108TC, 2PX2208TC,
2PX2308TC inclusi i modelli con suffisso QTC, ATC, & BTC
sono conformi alle seguenti normative, standard o certificazioni:
EN 792 (estratto) EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1
secondo la direttiva
CEE 89/392 così come successivamente modificata dalle direttive CEE 91/368 e 93/44
1 giugno 2003
Murphy, North Carolina, USA
Data e luogo del rilascio
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nome e posizione del dichiarante
Firma del dichiarante
