Form ZCE798 18 Date 2013February1/D

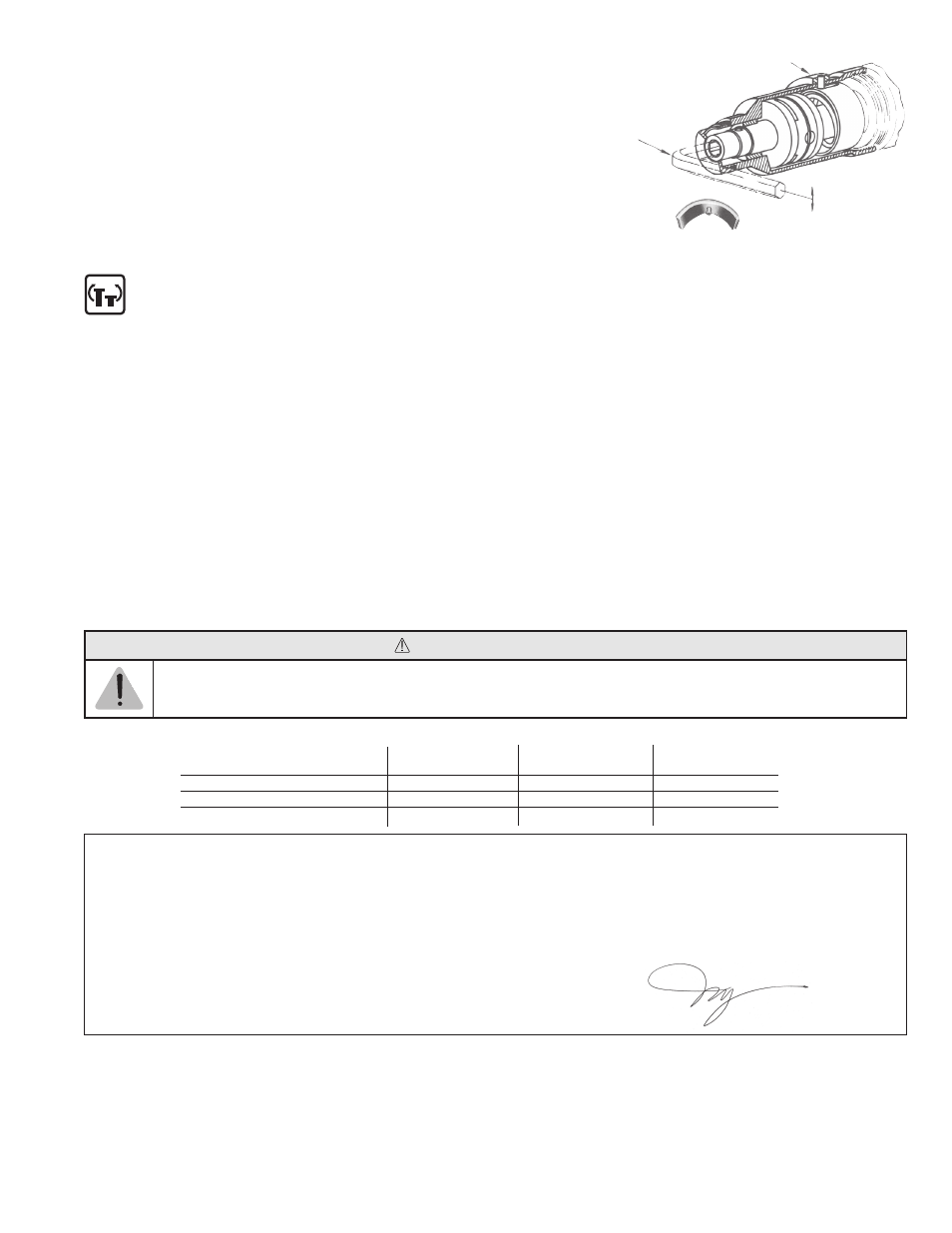

AFSTELLING VAN REGELBARE KOPPELING
BOVEN 25 PSI
Om de koppeling te regelen, dient u de regelsleutel (No. 53099) met de pin door de
opening in de behuizing van de koppeling te brengen. Plaats de ¼” (6,4 mm) zeskant-
sleutel in de boorhouder, duw deze in en draai tot de regelsleutel in de sleuf van de kop-
pelmoer valt. Hou de boorhouder ingedrukt met de zeskantsleutel en draai met de klok
mee om het koppel te verhogen en tegen de klok in om het koppel te verlagen.
ONDER 25 PSI, VERANDER NAAR DE GROENE VEER No. 41284
Plaats de regelsleutel opnieuw in de stand voor een hoger koppel, maar plaats een
schroevendraaier door de boorhouderopening totdat deze de uiterste sleuf raakt. Draai
de schroevendraaier tot de regelsleutel op zijn juiste plaats zit en draai opnieuw de
schroevendraaier met de klok mee om het koppel te verhogen en tegen de klok in om het
te verlagen.
OMGEKEERDE WERKING
Bij machines die zowel in vooruit als achteruit kunnen geschakeld worden, wordt de richting van de spildraaiing geregeld door de omkeer-
toets. Indien de toets ingedrukt is, draait de spil tegen de klok in. Druk de toets altijd volledig in om over het maximale motorvermogen te
beschikken. Op sommige modellen kan de omkeertoets geblokkeerd worden in de “achteruit”-stand door deze toets helemaal in te drukken en
naar rechts te draaien.
LUCHTTOEVOER
De doelmatigheid en gebruiksduur van dit gereedschap hangen af van de juiste toevoer van schone, droge lucht aan maximum 90 PSI. Het gebruik
van een luchtslangfilter, drukregelaar en smeerinrichting is aanbevolen.
Blaas de luchtlijn uit om opgehoopt water en vuil te verwijderen alvorens het gereedschap aan te sluiten.
SLANG EN SLANGAANSLUITINGEN
De aanbevolen luchttoevoerslang heeft een binnendiameter van 10 mm. Als een verlengslang vereist is, gebruik dan een slang met binnendiameter
van 13 mm met koppelingen met een binnendiameter van ten minste 10 mm.
SMERING
Voor maximale prestatie en gebruiksduur van het gereedschap is een luchtleiding met smeerinrichting aanbevolen waarbij 2 druppels per minuut wor-
den geleverd. SIOUX nr. 288 luchtmotorolie is aanbevolen.
Als de luchtleiding niet wordt gesmeerd, is het aanbevolen om het gereedschap dagelijks vóór gebruik te oliën om de prestatie te verbeteren. Voeg 2 à
4 druppels luchtmotorolie toe en laat het gereedschap 10 à 20 seconden draaien om de olie over het gereedschap te verdelen.
Smeer het drijfwerk via de smeernippel met Sioux 1232A vet na 100 uur gebruik.
ONDERHOUD
Water, stof en andere contaminanten in de luchtleiding kunnen roest en knellen van de schoep veroorzaken. Spoel voor lange periodes tussen gebruik
het gereedschap met een paar druppels olie en laat gedurende 10 seconden draaien. Hierdoor worden contaminanten verwijderd en de vorming van
roest verminderd.
CONFORMITEITSVERKLARING
Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen
aansprakelijkheid desbetreffend, dat de produkten
SSD10S SERIE
waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:
EN 792, EN 292 Deel 1 en 2, ISO 8662, Pneurop PN8NTC1
met inachtneming van hetgeen voorzien is in de richtlijnen
98/37/BC.
Handtekening van de verantwoordelijke
1 december 2008
Murphy, North Carolina, USA
Datum en plaats:
Mark S. Pezzoni
President
Elektrisch en speciaal gereedschap
Naam en functie van de verantwoordelijke
*Geluidsdruk *Geluidsvermogen *Trilling
Catalogus-nummer dBA dBA m/s 2
SSD10S - Regelbare Koppeling 80,0 91,6 3,8
SSD10S - Stilstandmechanisme 80,0 91,6 Minder dan 2,5
*conform PN8NTC1 *conform PN8NTC1 *conform ISO 8662
GELUIDS- EN TRILLINGSNIVEAUS
REGELSLEUTEL
DRUK SPIL IN OM
KOPPELKAKEN IN TE
SCHAKELEN
VERLAGEN
VERHOGEN
53099
WAARSCHUWING
Koppel het werktuig los van de luchttoevoer voordat u afstellingen, onderhoud of reparatie uitvoert.
