21

PERSLUCHTTOEVOER
Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de

machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en

een lange levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat zich kan

opgehoopt hebben te verwijderen.
SLANG EN KOPPELINGEN
De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een minimale

binnendiameter van 1/2” (13 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 3/8”

(10 mm) hebben.
SMERING
Gebruik persluchtmotorolie van het type SIOUX Nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit

af te stellen op 2 tot 4 druppels smeervloeistof per minuut. Is dit niet mogelijk, dan moet er twee keer per dag 0,04 oz (1,2 cc,

12 tot 15 druppels) olie in de luchtaanvoeropening bijgevoegd worden.
Na elke werkcyclus van 100 uur moet de tandwielkast opnieuw met SIOUX N° 289A vet gesmeerd worden.
Positieve en regelbare koppelingen moeten om de 40 uur met SIOUX N° 1232A vet gesmeerd worden
BEDIENING: ALGEMEEN
De persluchtmotor wordt gestart door de bedieningshendel of drukknop in te drukken. De motorsnelheid kan geregeld worden

door middel van de sleufkopschroef die zich op de behuizing van de machine of bij sommige modellen aan de voorkant van

de bedieningsknop bevindt.

Bij machines die zowel in vooruit als achteruit kunnen geschakeld worden, wordt de richting van de spildraaiing

geregeld door de omkeertoets. Indien de toets ingedrukt is, draait de spil tegen de klok in. Druk de toets altijd

volledig in om over het maximale motorvermogen te beschikken. Op sommige modellen kan de omkeertoets

geblokkeerd worden in de “achteruit”-stand door deze toets helemaal in te drukken en naar rechts te draaien.

Informatie over koppelingbediening
Schroevendraaiers en moersleutels
STILSTANDMECHANISME ....................
De spil draait met de motor. De motor slaat af wanneer de werktuighouder te vast zit.
RECHTSTREEKSE KOPPELING ............ De spil draait niet met de motor. Indien u druk uitoefent op de spil, worden de rechte kaken

ingeschakeld om de spil te draaien. De motor slaat af wanneer de werktuighouder te vast

zit.

POSITIEVE KOPPELING-HOEKKAAK De spil draait niet met de motor. Indien u drukuitoefent op de spil, worden de hoekkaken-

ingeschakeld om de spil te draaien. De koppeling ratelt wanneer een zekere spanning

is bereikt. De torsiekracht op de werktuighouder wordt bepaald door de drukkracht van

de bediener op de machine.

POSITIEVE KOPPELING ROLKAKEN Gelijkaardig met de hoekkaak met de uitzondering dat 4 rollen de hoekvormige tanden-

inschakelen. Koppeling ratelt sneller en de slag is niet zo hard.

REGELBARE KOPPELING ................. De spil draait niet met de motor. Indien u druk uitoefent op spil, wordt de koppeling

ingeschakeld, welke de spil doet draaien. Wanneer de werktuighouder een vooraf

ingesteld koppel bereikt, begint de koppeling te ratelen. U kunt het koppel wijzigen door

de druk op de veer aan te passen.

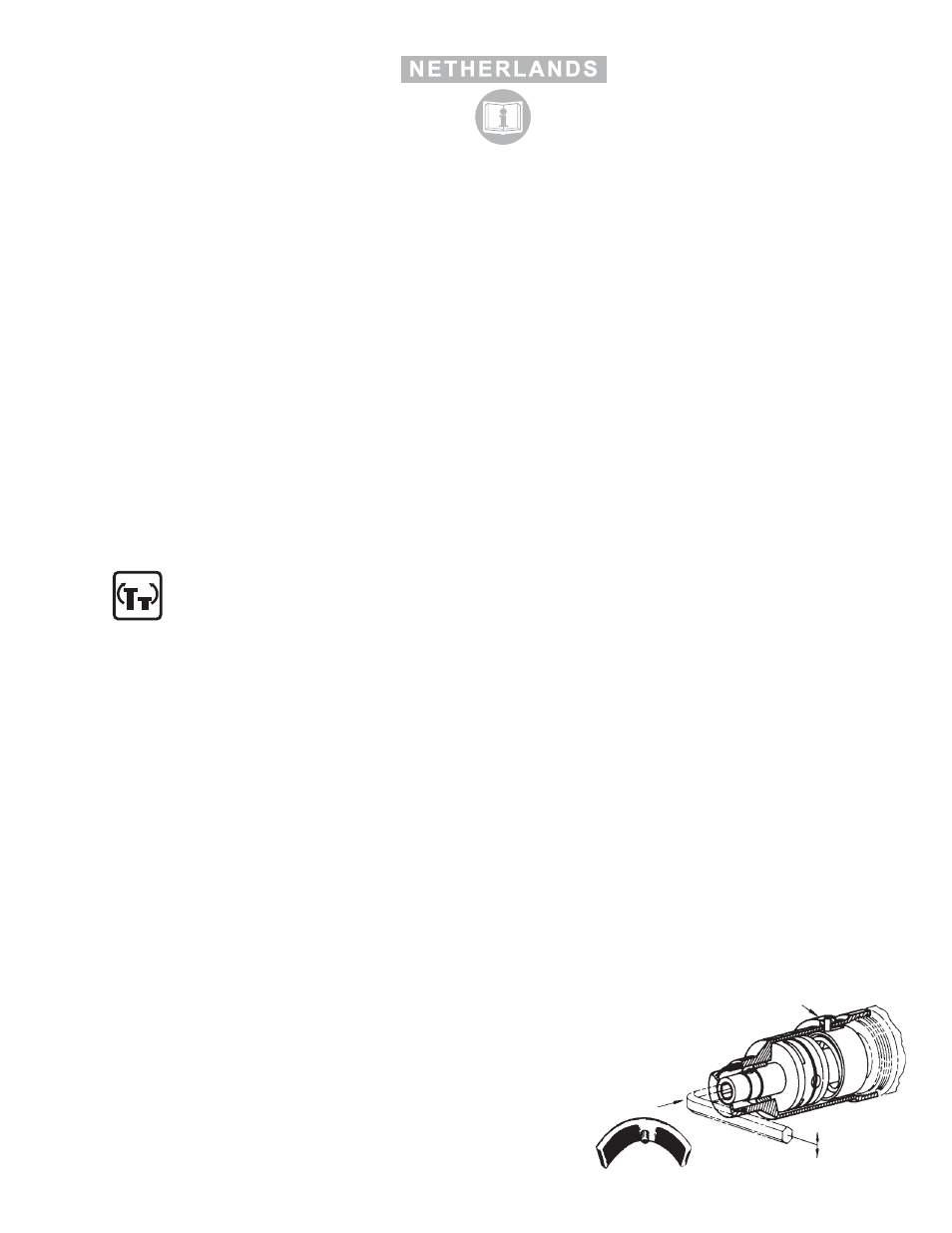

Afstelling van regelbare koppeling
BOVEN 25 PSI
Om de koppeling te regelen, dient u de regelsleutel (No. 53099) met de pin door de

opening in de behuizing van de koppeling te brengen. Plaats de ¼” (6,4 mm)

zeskantsleutel in de boorhouder, duw deze in en draai tot de regelsleutel in de sleuf

van de koppelmoer valt. Hou de boorhouder ingedrukt met de zeskantsleutel en draai

met de klok mee om het koppel te verhogen en tegen de klok in om het koppel te

verlagen.
ONDER 25 PSI, VERANDER NAAR DE GROENE VEER NO. 41284
Plaats de regelsleutel opnieuw in de stand voor een hoger koppel,

maar plaats een schroevendraaier door de boorhouderopening

totdat deze de uiterste sleuf raakt. Draai de schroevendraaier tot de

regelsleutel op zijn juiste plaats zit en draai opnieuw de

schroevendraaier met de klok mee om het koppel te verhogen en

tegen de klok in om het te verlagen.

INSTRUCTIES VOOR MOERSLEUTELS, SCHROEVEDRAAIERS & BOREN

Voordat u de machine in werking stelt, moet u deze instructies en de

“Veiligheidsvoorschriften voor persluchtmachines” gelezen en begrepen hebben.

REGELSLEUTEL

DRUK SPIL IN OM

KOPPELKAKEN IN

TE SCHAKELEN

VERLAGEN

VERHOGEN

53099
