9
ALIMENTATION EN AIR
L’efficacité de l’outil dépend de la qualité de l’air d’alimentation, qui doit être sec et propre, et de la pression, qui doit être de 6,2 bar (90 psi).
Son rendement et sa durée de vie seront améliorés si un filtre de circuit d’alimentation, un régulateur de pression et un lubrificateur d’air
sont utilisés. Avant de brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les saletés ayant pu s’y accumuler.
TUYAUX ET RACCORDS
Le diamètre interne de la manchette ne doit pas être inférieur à 10 mm (3/8”). Celui des rallonges doit être d’au moins 13 mm (1/2"). Le
diamètre interne des raccords et des embouts doit être d’au moins 10 mm (3/8”).
LUBRIFICATION
Utilisez l’huile SIOUX de référence 288 prévue pour moteur pneumatique. Il est recommandé d’utiliser un lubrificateur d’air délivrant 2 à 4
gouttes d’huile par minute. En l’absence de lubrificateur, ajoutez deux fois par jour 1,2 ml d’huile (0,04 once, soit 12 à 15 gouttes) dans
l’arrivée d’air.
Lubrifiez les engrenages toutes les 100 heures d’utilisation avec la graisse SIOUX de référence 289A.
Lubrifiez la tête oblique en utilisant du lubrifiant SIOUX No. 1232A toutes les 40 heures d’utilisation.
Lubrifiez les embrayages à couple fixe ou variable toutes les 40 heures d’utilisation avec la graisse SIOUX de référence 1232A.
FONCTIONNEMENT
Le moteur pneumatique est commandé en appuyant sur la gâchette de l’outil. La vitesse du moteur peut être ajustée avec la tête fendue
située sur le carter ou, pour certains modèles, sur la gâchette
Sur les outils avec inversion, le sens de rotation de la broche est sélectionné avec le bouton inverseur. Quand le bouton est
enfoncé, la broche tourne dans le sens inverse de celui des aiguilles d’une montre. Pour obtenir la puissance maximale, enfoncez
le bouton bien à fond. Sur certains modèles, le bouton peut être verrouillé en position inversion lorsqu’il est enfoncé entièrement et
tourné vers la droite.
Fonctionnement des différents embrayages
Clés et visseuses
ENTRAÎNEMENT DIRECT ................... Broche toujours solidaire du moteur. Moteur se bloquant quand la pièce est serrée.
EMBRAYAGE SIMPLE ........................ Broche libre s’engageant sur des mors droits quand l’opérateur exerce une pression sur
l’outil. Moteur se bloquant quand la pièce est serrée.
EMBRAYAGE À COUPLE VARIABLE . Broche libre s’engageant sur des mors obliques quand l’opérateur exerce une pression
AVEC MORS OBLIQUES
sur l’outil. Désembrayage automatique (cliquetage) quand un certain couple de serrage
est atteint. Couple déterminé par la pression exercée par l’opérateur sur l’outil.
EMBRAYAGE À COUPLE VARIABLE . Comparable au type à mors obliques, mais le couplage se fait par 4 galets sur des dents
AVEC MORS ÀGALETS
obliques. Désembrayage plus rapide (cliquetage) et impact moins puissant.
EMBRAYAGE ÀCOUPLE .................... Broche libre s’engageant quand l’opérateur exerce une pression sur l’outil. Désembrayage
FIXE RÉGLABLE ................................. automatique (cliquetage) quand un certain couple de serrage est atteint. Couple déterminé
par le réglage d’un ressort.

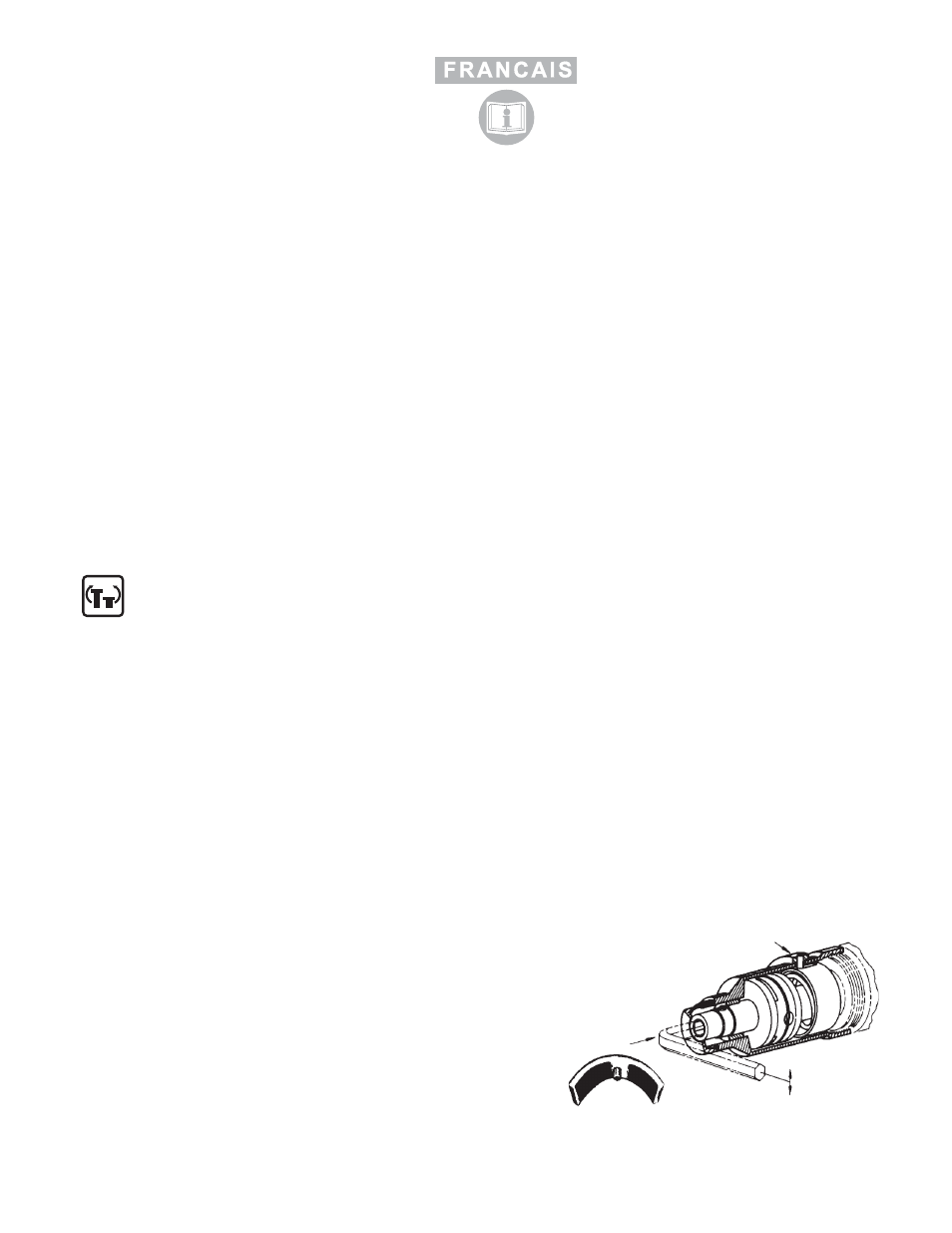

Réglage d’un embrayage à couple fixe réglable
COUPLES DE SERRAGE SUPÉRIEURS À 2,8 N.M (25 POUCE-LIVRE)
Pour ajuster l’embrayage, insérez la clé de réglage (rйf. 53099) а ergot dans
l’ouverture du carter d’embrayage. Insérez une clé mâle de 6,4 mm (1/4") dans le
porte-embout, enfoncez-la et tournez-la pour que la clé de réglage vienne dans
la fente de l’écrou de l’embrayage. Maintenez le porte-embout enfoncé avec la
clé mâle en place et vissez, soit dans le sens des aiguilles d’une montre pour
augmenter le couple, soit au contraire dans le sens inverse pour réduire le
couple de serrage.
COUPLES DE SERRAGE INFÉRIEURS À 2,8 N.M (25 POUCE-LIVRE): UTILISEZ
LE RESSORT VERT RÉF. 41284
Mettez de nouveau la clé de réglage en position comme pour le couple maximal.
Insérez la lame d’un tournevis dans l’ouverture du porte-embout pour l’amener
au contact de la fente au fond. Faites tourner la lame jusqu’à ce que la clé de
réglage soit en place, puis continuez à visser, soit dans le sens des aiguilles
d’une montre pour augmenter le couple, soit au contraire dans le sens inverse pour réduire le couple de serrage.
INSTRUCTIONS POUR VISSEUSES, CLÉS ET PERCEUSES
DES GAMMES 2-1/2 ANGLE
Avant de vous servir de ce matériel, lisez soigneusement ces instructions
ainsi que la fiche sécurité sur l’outillage pneumatique.
CLÉ DE RÉGLAGE
APPUYEZ SUR LA
BROCHE POUR
ENGAGER LES MORS
DE L’EMBRAYAGE
COUPLE RÉDUIT
COUPLE AUGMENTÉ
53099
