5
SUMINISTRO DE AIRE
La eficiencia de la herramienta depende de un suministro adecuado de aire seco 90 psig (6,2 bar). El uso de un filtro de línea, regulador de
presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta. Antes de conectar la herramienta, expulse el aire
de la línea de aire para sacar el agua y la suciedad que pueda haber acumulada.
MANGUERA Y CONEXIONES DE LA MANGUERA
La manguera de distribución no debe tener menos de 3/8" (10 mm) de diámetro interno. La extensión de la manguera debe tener al menos
1/2" (13 mm) de diámetro interno. Utilice acoplamientos y piezas de al menos 3/8" (10 mm) de diámetro interno.
LUBRICACION
Utilice un aceite para motores neumáticos SIOUX No. 288. Se recomienda un lubricador de tubo de aire que distribuya de 2 a 4 gotas por
minuto. Si no se utiliza un lubricador, agregue 0,04 oz. (1,2cc, 12 a15 gotas) de aceite a la entrada de aire, dos veces al día.
Lubrique el engranaje cada 100 horas de operación con grasa SIOUX No. 289A.
Lubrique el cabezal angulado con grasa SIOUX Nº 1232A, después de cada 40 horas de funcionamiento.
Lubrique los embragues positivos y ajustables cada 40 horas con grasa SIOUX No. 1232A.
ASPECTOS GENERALES
El motor neumático se enciende oprimiendo la palanca o el gatillo de funcionamiento. La velocidad del motor puede ser controlada ajustando
control superior ranurado el cual está ubicado en la caja de la herramienta o, en algunos modelos, en la superficie del gatillo.
En herramientas de inversión, la dirección del eje de rotación es controlada por el botón de reversa. Cuando se presiona un botón,
el eje rota en dirección opuesta a las agujas del reloj. Siempre oprima el botón completamente para obtener toda la energía. El
botón de reversa, en algunos modelos, puede ser bloqueado en la dirección de reversa, oprimiendo y girando completamente el
botón en la dirección de las agujas del reloj.
Información sobre funcionamiento del embrague
Destornilladores y aprietatuercas mecánicos
TRANSMISION DIRECTA ................... El eje gira con el motor. El motor se detiene cuando el seguro está demasiado apretado.
EMBRAGUE DIRECTO ........................ El eje no gira con el motor. La presión en el eje engrana directamente la mordaza para
girar el eje. El motor se detiene cuando el seguro está demasiado apretado.
EMBRAGUE DE ENGRANE- ................ El eje no gira con el motor. La presión en el eje engrana las mordazas angulares para
MORDAZA ANGULAR
girar el eje. El embrague se engrana cuando se queda un poco apretado. La torsión en
el seguro es determinada por qué tan fuerte el operador empuja la herramienta.
EMBRAGUE DE ENGRANE- ................ Similar a la mordaza angular excepto que 4 rodillos engranan los dientes angulares.
MORDAZA DE RODILLOS DE
Se engrana más rápidamente y no sopla tan fuerte.
EMBRAGUE DE AJUSTE .................... El eje no gira con el motor. La presión sobre el eje engrana el embrague, haciendo que
el eje gire. Cuando el seguro alcanza la torsión preestablecida, el embrague se
engranará. La presión de resorte deajuste cambiará la torsión.

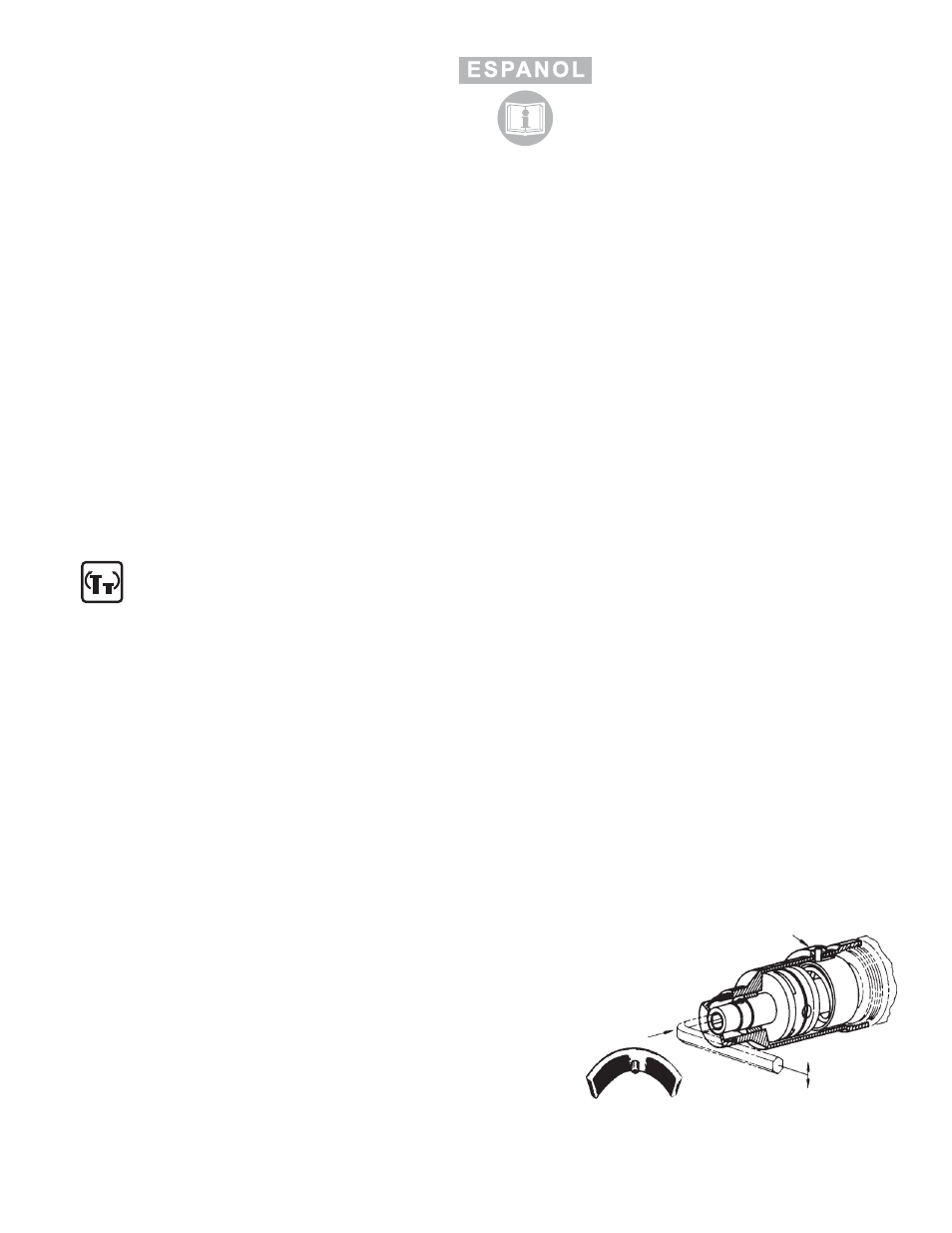

Ajustes del embrague ajustable
SOBRE 25 PULG. DE LIBRA
Para ajustar el embrague coloque la llave de ajuste (No. 53099) con la aguja a travé
de la abertura en la caja del embrague. Coloque una llave hexagonal de 1/4" (6.4 mm)
en el portabrocas, presione y gire hasta que la llave de ajuste caiga en la ranura de
la tuerca del embrague. Mantenga el portabrocas presionado con la llave hexagonal y
gire el la dirección de las agujas del reloj para aumentar la torsión y en el sentido
opuesto para disminuirla.
BAJO 25 PULG. DE LIBRA CAMBIE AL RESORTE VERDE NO. 41284
Nuevamente, coloque la llave ajustable en posición, como si fuera para la torsión más
alta, pero coloque una hoja de destornillador a través del portabrocas abriendo
hasta que entre en contacto con la ranura en el extremo lejano. Gire el destornillador
hasta que la llave ajustable esté en su lugar, nuevamente gire el destornillador en la
dirección de las agujas del reloj para aumentar la torsión y en dirección opuesta
para disminuirla.
INSTRUCCIONES PARA LAS SERIES 2 1/2 ANGULO
APRIETATUERCAS MECANICO, DESTORNILLADORES Y TALADROS
Lea y entienda “Instrucciones de seguridad para herramientas neumáticas” y estas
instrucciones antes de operar esta herramienta.
LLAVE
AJUSTABLE
OPRIMA EL EJE PARA
ENGRANAR LAS
MORDAZAS DEL
EMBRAGUE
DISMINUIR
AUMENTAR
53099
