3
DRUCKLUFTZUFUHR
Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 6,2 bar (90 psig) ab. Die
Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale Werkzeugleistung und -lebensdauer.
Vor dem Anschließen des Werkzeugs blasen Sie den Luftschlauch durch, um eventuell vorhandenes Wasser und Schmutz zu entfernen.
SCHLAUCH UND SCHLAUCHANSCHLÜSSE
Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 3/8” (10 mm) aufweisen. Verlängerungsschläuche müssen einen
Innendurchmesser von mindestens 1/2” (13 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen Mindest-Innendurchmesser
von 3/8” (10 mm) aufweisen.
SCHMIERUNG
Verwenden Sie SIOUX Druckluftmotoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 2 bis 4 Tropfen pro Minute
abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie täglich zweimal 1,2 ml (0,4 oz, 12 bis 15 Tropfen) in den Drucklufteinlaß.
Schmieren Sie das Getriebe nach jeweils 100 Betriebsstunden mit SIOUX Schmiermittel Nr. 289A.
Schmieren Sie den Winkelkopf nach jeweils 40 Betriebsstunden mit SIOUX Schmiermittel Nr. 1232A.
Schmieren Sie alle positiven und justierbaren Kupplungen alle 40 Stunden mit SIOUX Schmiermittel Nr. 1232A.
ALLGEMEINER BETRIEB
Der Druckluftmotor wird durch Auslösen des Betriebshebels oder Auslösers gestartet. Die Motorgeschwindigkeit kann durch Justieren der
Schlitzkopfsteuerung, die sich auf dem Werkzeuggehäuse oder bei einigen Modellen auf der Auslöseroberfläche befindet, kontrolliert
werden.
Bei umschaltbaren Werkzeugen wird die Drehrichtung der Spindel durch einen Umkehrknopf kontrolliert. Wenn der Knopf gedrückt
wird, dreht sich die Spindel gegen den Uhrzeigersinn. Drücken Sie diesen Knopf immer komplett ein, um die volle Leistung zu
erhalten. Bei einigen Modellen kann der Umkehrknopf in der Umkehrrichtung eingerastet werden, indem er komplett eingedrückt und
im Uhrzeigersinn gedreht wird.
Informationen zum Kupplungsbetrieb
Schraubendreher und Mutteranziehmaschinen
FESTDREHANTRIEB ................................. Spindel dreht mit Motor. Motor blockiert, wenn Halterung festdreht.
DIREKTKUPPLUNG .................................. Spindel dreht nicht mit Motor. Druck auf Spindel kuppelt gerade Backen ein, um Spindel
zu drehen. Motor blockiert, wenn Halterung festdreht.
POSITIVE KUPPLUNG-WINKELBACKE ... Spindel dreht nicht mit Motor. Druck auf Spindel kuppelt Winkelbacken ein, um Spindel
zu drehen. Kupplung ratscht beim Erreichen einer bestimmten Straffheit. Drehmoment
an Halterung wird dadurch bestimmt, wie fest der Bediener das Werkzeug aufdrückt.
POSITIVE KUPPLUNG ROLLBACKEN ..... Ähnlich wie Winkelbacke, außer daß 4 Rollen Winkelzähne einkuppeln. Zahnrad
schneller und Blasen nicht so heftig.
JUSTIERBARE KUPPLUNG ...................... Spindel dreht nicht mit Motor. Druck auf Spindel rastet Kupplung ein, so daß sich die
Spindel dreht. Wenn Halterung voreingestelltes Drehmoment erreicht, ratscht die
Kupplung. Justieren des Federdrucks ändert Drehmoment.

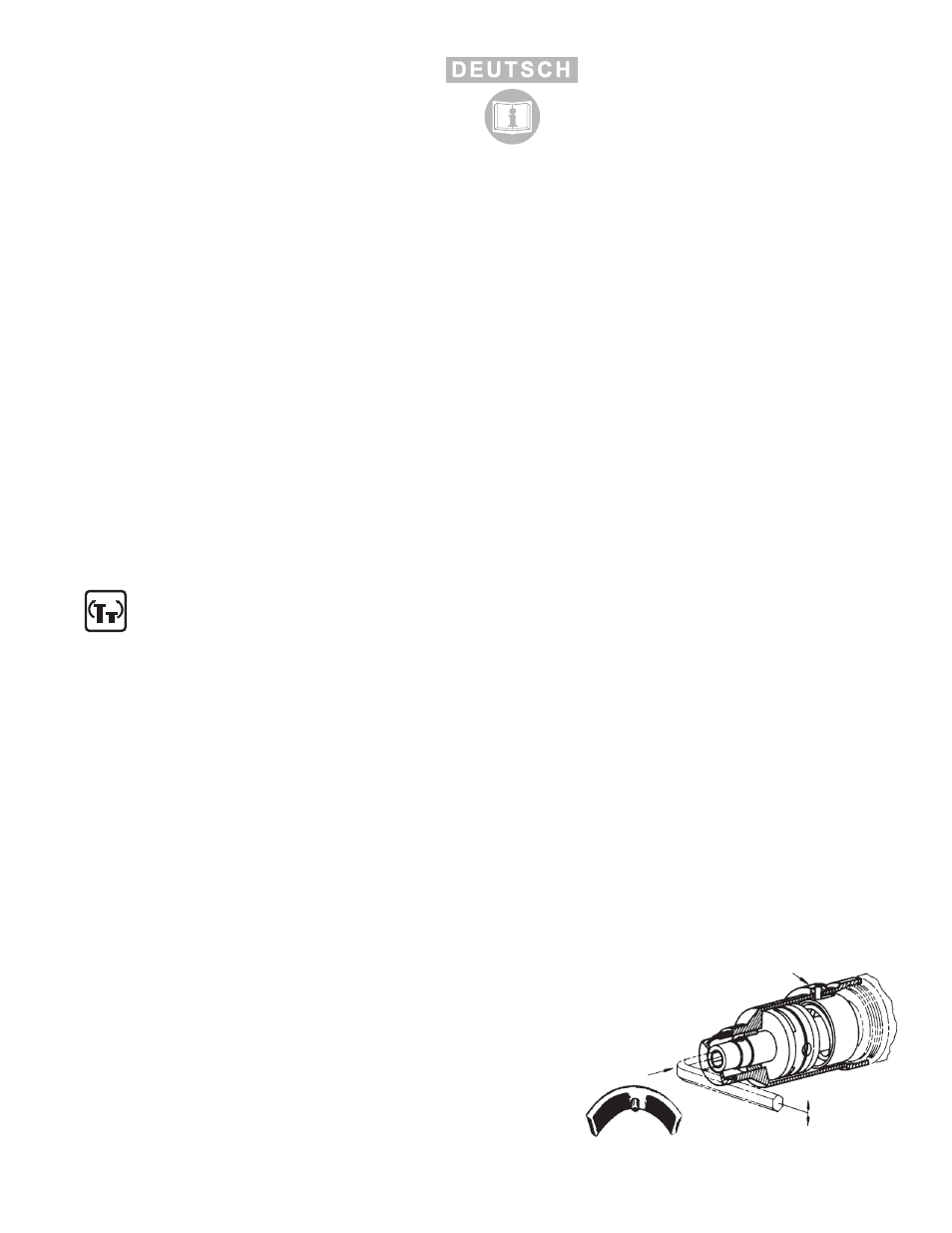

Justieren der Justierbaren Kupplung
ÜBER 25 ZOLL-PFUND
Zum Justieren der Kupplung plazieren Sie den Justierschlüssel (Nr. 53099) mit dem
Stift durch die Öffnung im Kupplungsgehäuse. Plazieren Sie einen 6,4 mm (1/4")
Sechskantschlüssel in die Aufsatzhalterung, drücken Sie ihn und drehen Sie, bis der
Justierschlüssel in den Schlitz der Kupplungsmutter einpaßt. Halten Sie die
Aufsatzfassung mit dem Sechskantschlüssel eingedrückt, und drehen Sie in
Uhrzeigerrichtung, um das Drehmoment zu erhöhen und entgegen der
Uhrzeigerrichtung, um es zu reduzieren.
UNTER 25 ZOLL-PFUND ÄNDERUNG GRÜNE FEDER NR. 41284
Plazieren Sie den Justierschlüssel wieder in die Position wie für das höhere
Drehmoment, jedoch positionieren Sie ein Schraubendreherblatt durch die
Aufsatzhalterungsöffnung, bis der Schlitz am fernen Ende berührt wird. Drehen Sie
den Schraubendreher, bis der Justierschlüssel paßt, drehen Sie den
Schraubendreher in Uhrzeigerrichtung, um das Drehmoment zu erhöhen und
entgegen der Uhrzeigerrichtung, um es zu reduzieren.
ANWEISUNGEN FÜR 2 1/2 SERIE WINKEL
MUTTERANZIEHMASCHINEN, SCHRAUBENDREHER & BOHRER
Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die
“Sicherheitsanweisungen für Druckluftwerkzeuge”.
JUSTIERSCHÜSSEL
ZUM EINKUPPELN DER
KUPPLUNGSBACKEN
SPINDEL
DRÜCKEN
REDUZIEREN
ERHÖHEN
53099
