5. När du gör hål nära kanten på arbetsytan kan det vara
nödvändigt att flytta skärspetsen närmare vakuumbakstyckets
kant. Lossa på tåren med insexnyckeln (5 mm) och rotera den
till det önskade läget och dra åt så som visas i figur 2. Ta
tillbaka skärspetsen till huvudaxeln när hålen är färdiga, som
visas i figur 3. Detta är den optimala positionen för maximal
anslutning.
6. Dra åt ordentligt med insexnyckeln (5 mm) på de punkter som
anvisas i figur 4.
7. Koppla 1557s ¼" NPT-inloppsöppningen (figur 5) till en
filterad lufttillförsel, med en minimum rördiameter på 7 mm och
en lufttrycksskala mellan 75-120 psi.
8. Öppna kontrollventilen till lufttillförseln (figur 5). Luft som hörs
andas ut i atmosfären kommer från utsugningshålen som sitter
framför handtaget. BLOCKERA INTE
UTSUGNINGSUTLOPPET.
9. Håll lufttrycksborren i högra handen och 1557s handtag i den
vänstra. Försäkra dig om att enhetens vakuumbakstycke och
alla rörliga borrdelar är ur vägen från allt, inklusive dig själv.
Starta lufttrycksborren. Om lufttrycksborren fungerar normalt,
fortsätt inte, eftersom säkerhetsventilens förtest har
misslyckats - se avsnittet "Lokalisering och avhjälpning av fel"
på sidan 6. Om lufttrycksborren inte fungerar normalt så visar
säkerhetsventilens förtest att säkerhetsventilen fungerar och
har framgångsrikt satt borren ur stånd tills enhetens
vakuumbakstycke sitter fast ordentligt mot arbetsytan.
10. För att borra korrekt på det önskade stället, tryck ned
borrsatsspaken med din vänstra tumme tills borren har nått full
slaglängd, som visas i figur 6. Placera mitten av skärspetsen i
mitten av stansmärket. Håll vakuumbakstycket på samma
avstånd eller nivå som arbetsytan och släpp försiktigt trycket
på borrsatsspaken med vänstertummen tills
vakuumbakstycket vilar jämnt på arbetsytan. Pressa stadigt
vakuumbakstycket mot arbetsytan för att säkerställa ordentlig
vakuumförsegling.
11. 1557 är nu klar att användas. Sätt helt enkelt igång
lufttrycksborren och tryck långsamt ner borrsatsspaken medan
du försäkrar dig om att mitten på skäraren eller borret hamnar
i mitten av stansmärket. Fortsätt sedan att
borra hålet.
12. Om borren skulle stanna eller sakta ner, lyft då
trycket på borrsatsspaken med vänstertummen
tills borren når normal arbetshastighet. Detta är
den optimala borrstyrkan. Borrsatsspaken
kontrollerar hur mycket styrka som
lufttryckscylindern applicerar till borren. Ju mer
du trycker ner borrsatsspaken, ju mer
borrstyrka ger du indirekt till borren. När
borrsatsreglaget är fullt åtskruvat (medsols)
kan trycket i din tumme producera upp till 70 kg
direkt borrstyrka.

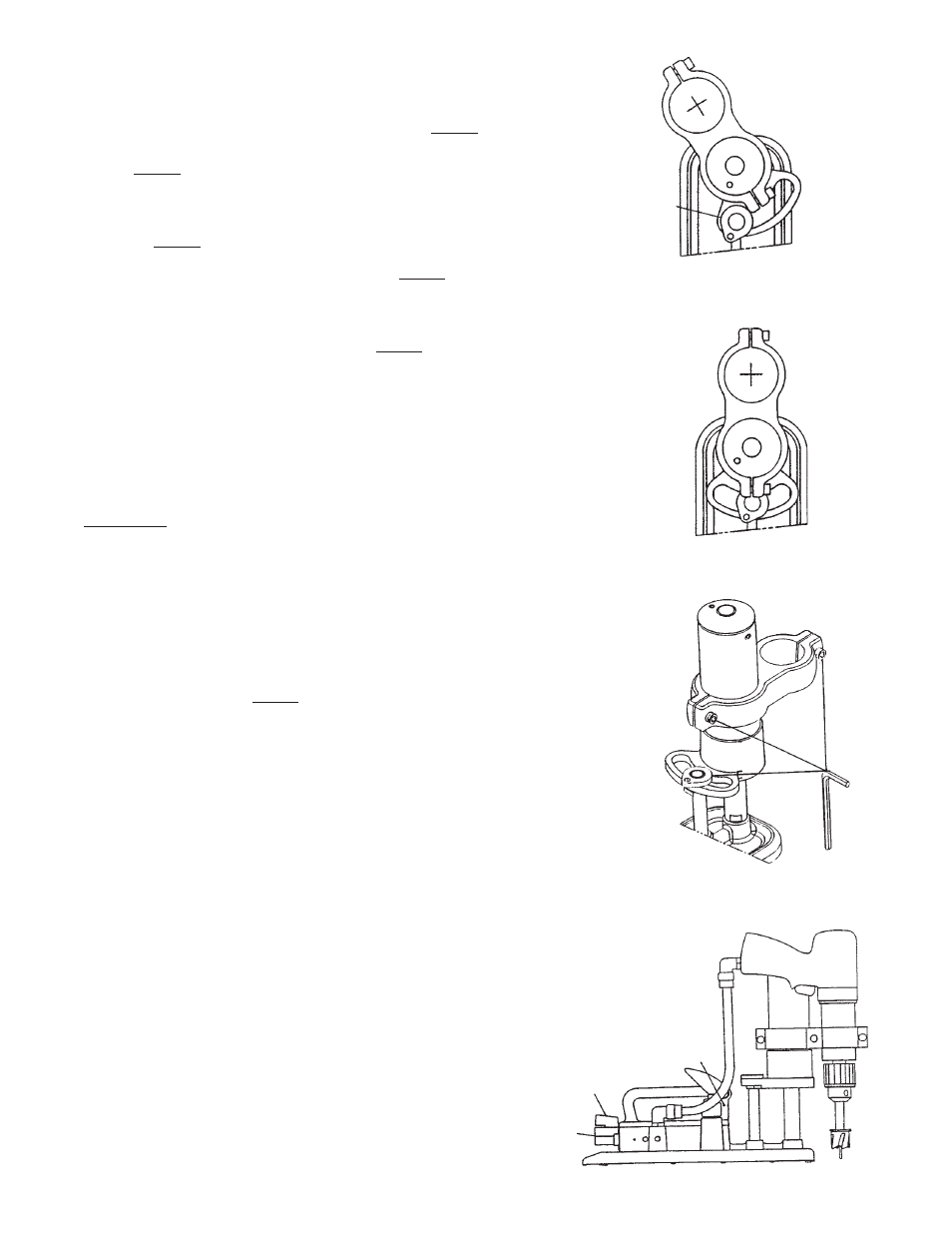

Tår
Figur 2
(Borr borttagen för bättre klarhet)
Figur 3
Figur 4
Utsugningshål
Kontrollventil för lufttillförsel
¼" NPT-
inloppsöppning
Figur 5
