32
2. Sélectionner une mèche ou un foret, l’insérer dans
le mandrin et bien serrer ce dernier (voir le manuel
d’utilisation de la perceuse).
3. Marquer le centre du trou à percer sur la surface de
travail avec une contre-pointe de centrage.
4. A l’aide de la clé Allen (5 mm) fournie, dévisser les
deux vis situées aux extrémités du collier de fixation
et régler la position de façon à ce que la pointe de la
mèche soit le plus proche possible de la pièce à
percer et que le collier de fixation soit disposé le
plus bas possible sur le cylindre pneumatique,
comme le montre la Figure 1. Cela permet
d’améliorer la répartition du poids sur l’appareil.
Serrer les vis à l’aide de la clé Allen (5 mm).
5. Lors du perçage de trous sur les bords de votre surface de
travail, il peut être nécessaire de déplacer la pointe de la
mèche de façon à rapprocher celle-ci du bord de la ventouse
de l’appareil. A l’aide de la clé Allen de 5mm, desserrer le
bouton-goutte d'eau, faire pivoter la perceuse vers l’endroit
désiré et resserrer comme le montre la Figure 2. Lorsque les
trous ont été percés, repositionner la pointe de la mèche sur
l’axe central comme le montre la Figure 3. Ceci est la position
optimale pour procurer une adhérence maximum à la surface
de travail.
6. A l’aide de la clé Allen fournie (5 mm), serrer fermement ces
trois points comme le montre la Figure 4.
7. Connecter l’arrivée d’air NPT (1/4") du 1557 (Figure 5) à un tuyau d’alimentation
en air filtré d’un calibre minimum de 7mm (ou 5/16") et une pression de 75 à 120
psi.
8. Ouvrir la valve de contrôle d’alimentation d’air (Figure 5). L’air sortant de l'outil
provient des trous d’échappement situés à l’avant de la poignée. NE PAS
BLOQUER LA SORTIE D’ECHAPPEMENT.
9. Tenir la poignée de la perceuse pneumatique de la main droite et la poignée du
1557 de la main gauche. Veiller à ce que la ventouse de l’outil ainsi que toutes
les pièces mobiles de la perceuse pneumatique soient écartées de tout objet, y
compris de votre personne. Mettre la perceuse en marche. Si la perceuse
fonctionne normalement, arrêter toute opération, car l’avant test de la valve
de sécurité a échoué. Consulter les instructions de réparation à la page 6. Si
la perceuse ne fonctionne pas normalement, l’avant test de la soupape de
sécurité indique alors que la valve de sécurité fonctionne correctement et
interrompt la perceuse comme prévu jusqu’à ce que la ventouse de l’outil de
perçage soit fermement fixée à la surface de travail.
10. Pour percer avec précision à l’endroit désiré, appuyer sur le levier d’arrivée
d’air de la perceuse avec le pouce gauche jusqu’à ce que la perceuse soit
en fin de course comme illustré dans la Figure 6. Placer le centre de la
pointe de la mèche sur le centre de la marque de la contre-pointe. Tenir la
ventouse de façon à ce qu'elle affleure la surface de travail et relâcher
doucement la pression du pouce sur le levier d’arrivée d’air jusqu’à ce que la
ventouse adhère uniformément à la surface de travail. Presser fermement la
ventouse sur la surface de travail pour garantir que le joint pneumatique soit
activé.

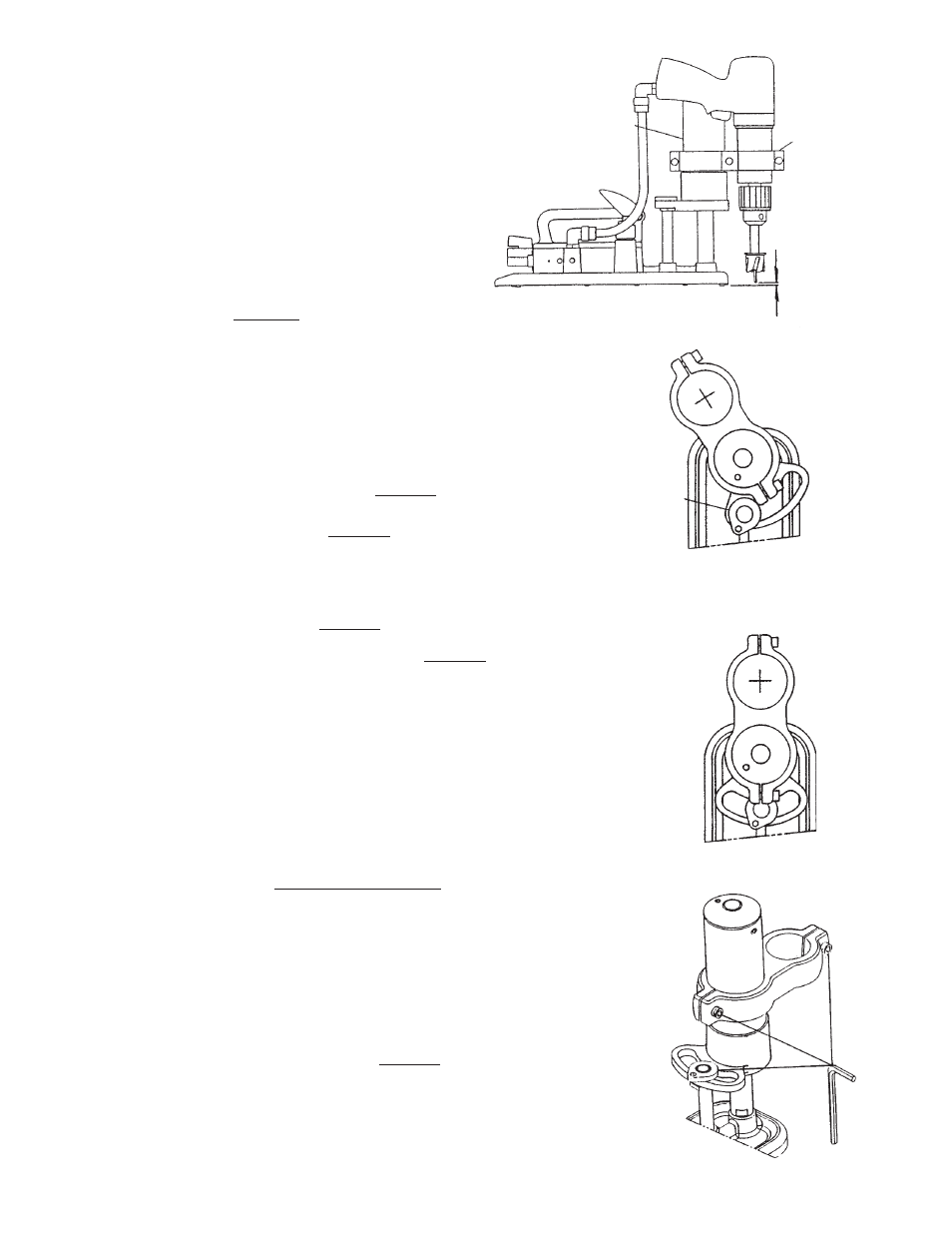

Cylindre à air
Collier de
fixation de
la perceuse
Figure 1
3mm
Bouton-goutte d'eau
Figure 2
(Perceuse enlevée par soucis de
clarté)
Figure 3
Figure 4
