SVMXの取り付け
カメラシューを取り付け部位へ差し込む前に、あらかじめカメラ
のシューマウントの固定リングを反時計回りの方向へ回して十分
に緩めてから取り付けてください。シューを取り付けた後は、固
定リングを時計方向へ回し、きつく締め付けないように注意しな
がらStereo VideoMic Xをしっかりと固定させてください。

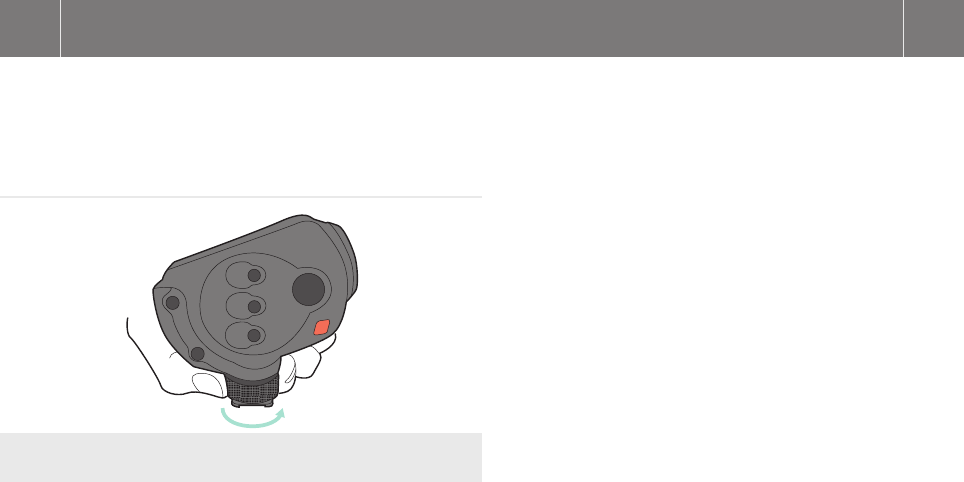

図 5 - 固定リングを緩めるときは、反時計方向へ回します。
Stereo VideoMic Xは、マイクのレベル信号をマイク本体下部のステレオミ
ニプラグのオーディオ端子、またはStereo VideoMic X 本体の右側に位置す
るミニXLR出力コネクタを通してビデオカメラへ伝達します。
ミニプラグを接続する: 3,5mmミニプラグコネクタを使用してカメラと接続
する場合は、最初にマイク付属の赤いケーブルを Stereo VideoMic X基部の
端子に接続します。
ミニプラグはカメラのオーディオ入力端子に接続します。入力端子の位置に
ついては、使用されるビデオカメラの取扱説明書を参照してください。カメ
ラにStereo VideoMic Xがしっかりと固定され、オーディオ出力ケーブルが
接続されていれば、準備は完了です。ではマイクのスイッチをオンにして録
音を開始してください。
ミニXLRを接続する: ミニXLRコネクタを使用してStereo VideoMic Xをプロ
仕様の録音機器へ接続する場合は、マイク側面の保護カバーを起こしてミニ
XLR端子を露出させます。録音機器のレベルを全てゼロにしてから、マイク
の２つの端子それぞれと対応する録音機器の端子をミニXLRケーブル（別売
り）で接続します。マイクの電源を入れ、必要に応じて録音機器の録音レベ
ルを上げてください。
SVMXを接続する
