58- FR D26968

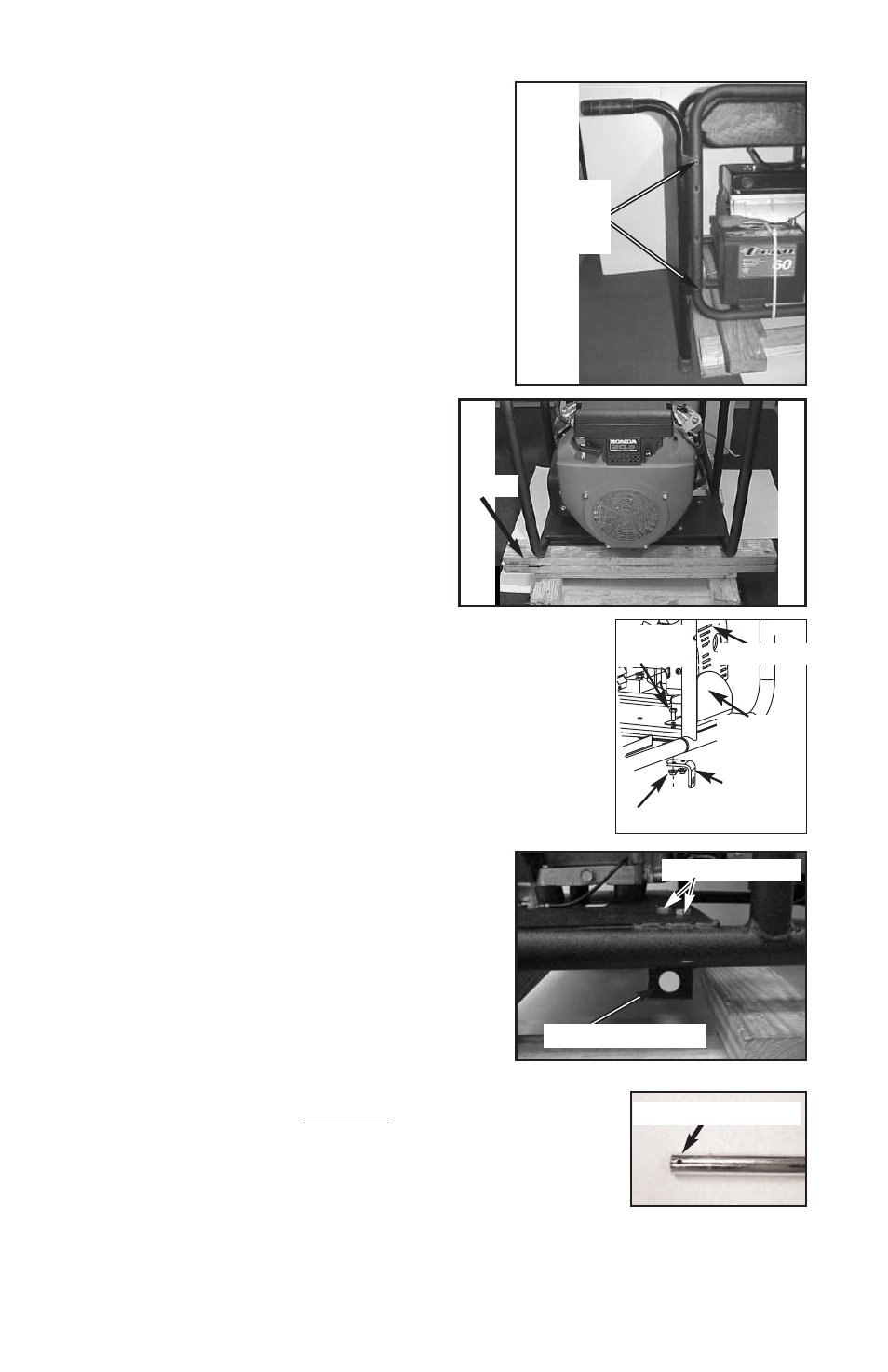

4. Attacher les ensembles de poignée au cadre à
l'aide des quatre vis et des écrous à bride.
REMARQUE : Insérer les vis de l'extérieur du
cadre.
REMARQUE : Ne pas serrer avant d'avoir inséré
toutes les vis et tous les écrous à bride.
5. Soulever la génératrice et retirer la
planche de 2x4 po.
6. Soulever l'autre extrémité de la
génératrice et placer deux planches de
2x4 po entre la génératrice et la palette,
tel qu'illustré
7. Au côté du moteur ou se trouve le silencieux, retirer les vis à
chapeau et les écrous à bride fixant le protecteur thermique
au cadre. Remettre en place les vis à chapeau, le protecteur
thermique, le support de roue et les écrous à bride, tel
qu’illustré. Bien serrer les pièces.
8. De l’autre côté, monter le support de roue à
l’aide des vis à chapeau et des écrous à bride
fournis. Bien serrer les pièces.
REMARQUE : Les supports doivent être placés sous
le cadre avec le trou dirigé vers l’extérieur.
9. À l’aide d’un marteau, taper le capuchon d’essieu sur
l’extrémité de l’essieu sans trou.
10. Glisser une roue sur l’essieu en s¹assurant que la tige de
soupape est àl’extérieur.
11. Glisser une cale d'écartement sur l'essieu et le placer contre
la roue.
Vis et
écrous
à bride
2x4
Vis à chapeau
Support de roue
Trou dans l'essieu
Silencieux
Protecteur
thermique
Vis à
chapeau
Support
de roue
Écrous à bride
