33- SP D26968
ENSAMBLADO DEL JUEGO DE RUEDAS
Herramientas requeridas:
2 - Tirante 2 x 4 de una longitud mínima de 76 cm (30")
1 - Llave de tubo de 1/2"
1 - Llave de extremo abierto de 1/2"
1 - Martillo
1 - Alicates
Partes contenidas en la bolsa:
2 - Manijas agarraderas
2 - Tapones para extremo de manija
4 - Tornillos .313-18x1.75
1 - Perno chavetero
2 - Arandelas, 5/8"X1.32X.09
1 - Arandelas plana de acero
2 - Espaciadores del eje
2 - Tornillos de cabeza cubierta 5/16-18X3/4
6 - Tuercas con pestañas
2 - Soportes de ruedas
1 - Sombrerete del eje de 5/8"

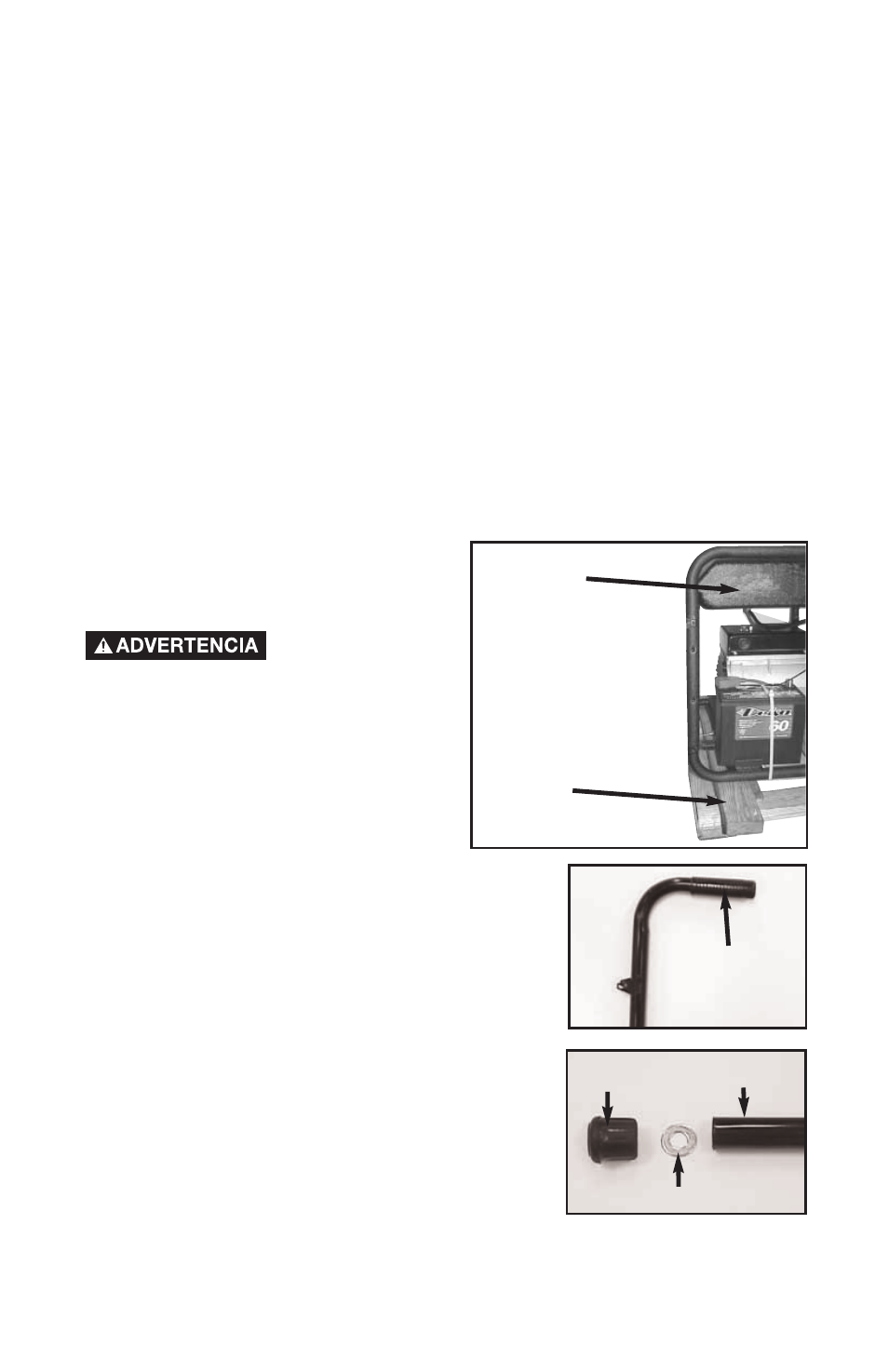

1. Levante el extremo del tanque de
combustible del generador y deslice un
tirante de 2x4 entre el generador y la
plataforma tal como se muestra.
El generador es
demasiado pesado
para ser levantado por una sola persona.
Obtenga ayuda ajena antes de levantarlo.
2. Coloque las agarraderas de las manijas sobre las
mismas.
3. Coloque una arandela de 5/8" en la base de cada
tapón de extremo. Presione los tapones en el extremo
de las manijas.
Tirante
de 2x4
Tanque de
combustible
Agarradera de
la manija
Tapón del
extremo
Arandela de 5/8"
Manija
