28
Hatósági jóváhagyások
Konverter egység FCC, CE, UL
Táp UL, CE, FCC
Tartozékok
Hálózati tápegység Európai szabványos
Felhasználói kézikönyv
Megjegyzés: A műszaki adatokat előzetes értesítés nélkül módosíthatjuk.
A csomag tartalma:
Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és
sértetlenségét:
• Fő egység
• 5 V-os tápegység
• Távirányító
• IR hosszabbítókábel
• Felhasználói kézikönyv

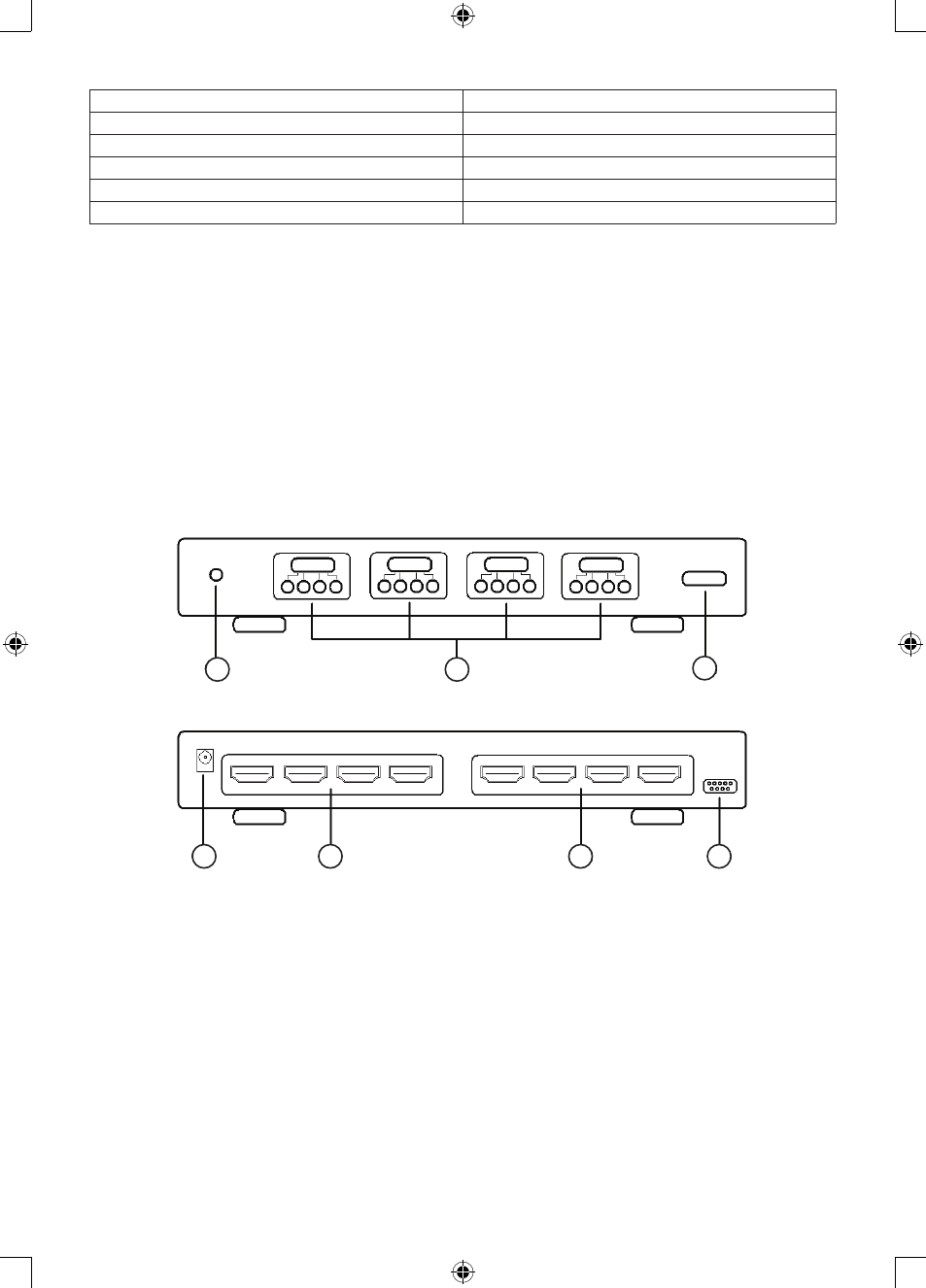

A panel ismertetése:
Előlap
1 2
4 5 6
3
7
Hátlap
1 2
4 5 6
3
7
1) IR csatlakozó
2) 4x HDMI választókapcsoló 4 x LED jelzőlámpával
3) Ki/be kapcsoló
4) Tápcsatlakozó
5) 4 x HDMI bemeneti csatlakozó
6) 4 x HDMI kimeneti csatlakozó
7) RS232 csatlakozó
Csatlakoztatás:
• Kösse a bemenőjeleket szolgáltató összes készüléket a mátrixkapcsoló HDMI bemeneteire a
mellékelt kábelekkel.
• Kösse a HDMI/DVI megjelenítőket a mátrixkapcsoló kimeneteire.
• Kösse az 5 V-os tápegységet a mátrixkapcsoló táp bemenetére.
Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket.
