24
Contenido del paquete:
Antes de intentar usar esta unidad, por favor compruebe el contenido del paquete y asegúrese que
contiene los siguientes elementos en la caja de envío:
• Unidad principal
• Adaptador eléctrico 5V CC
• Mando a distancia
• Cable de extensión IR
• Manual del Usuario

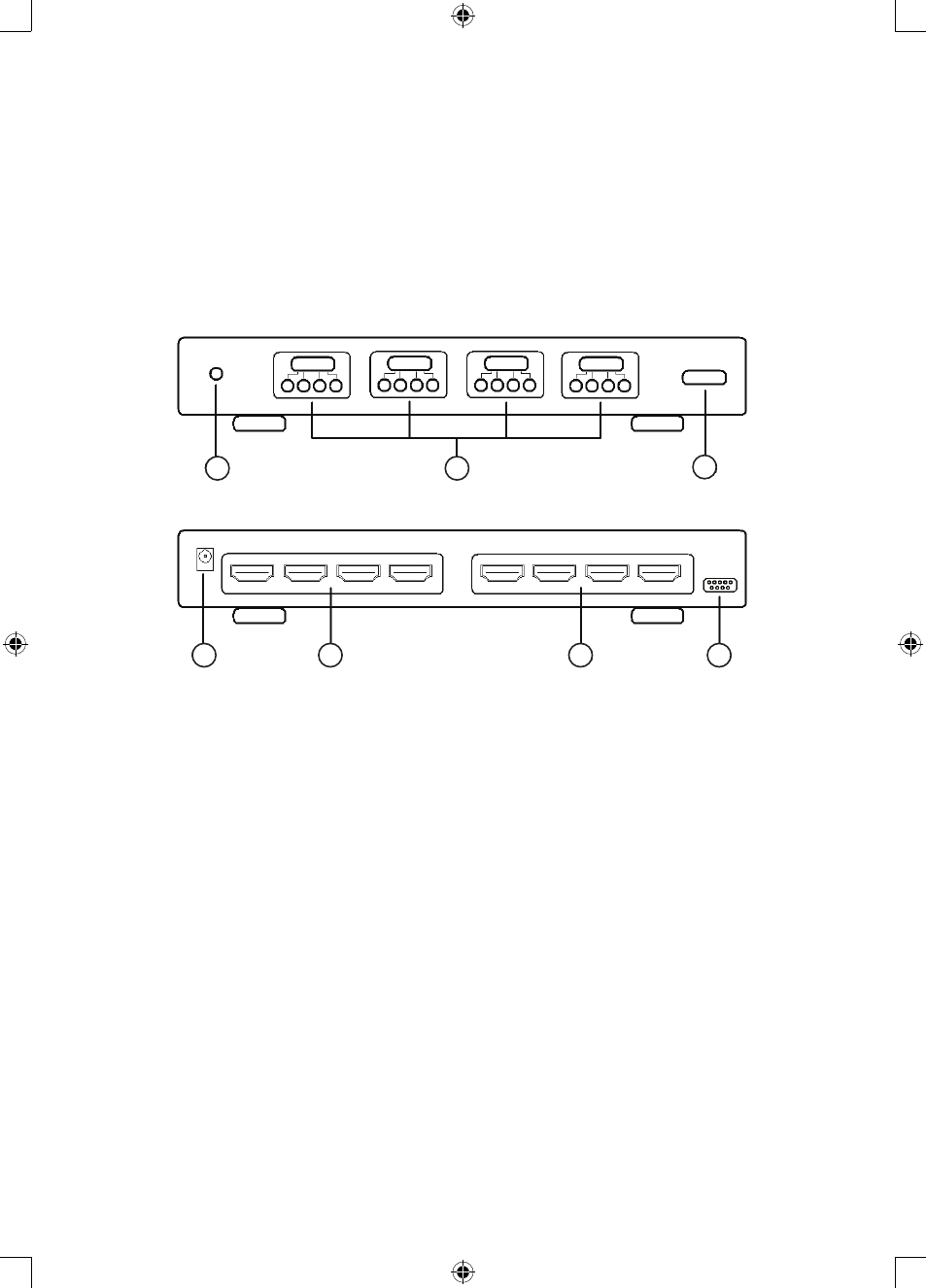

Descripción del panel:
Panel frontal
1 2
4 5 6
3
7
Panel trasero
1 2
4 5 6
3
7
1) Conector IR
2) Interruptor de selección 4 x HDMI con 4 luces indicadoras LED
3) Interruptor de encendida/apagado
4) Conector de la alimentación eléctrica
5) Conector de entrada 4 x HDMI
6) Conector de salida 4 x HDMI
7) Conector RS232
Conexiones:
• Conecte todos los equipos fuente a las entradas HDMI en la matriz distribuidora, usando los cables
suministrados.
• Conecte las pantallas HDMI/DVI a las salidas de la matriz distribuidora.
• Conecte el adaptador de corriente de 5V CC a la matriz distribuidora.
Atención: Conecte / Desconecte los cables con delicadeza.
Funcionamiento:
1) Conexión automática con los equipos encendidos
Las salidas disponibles se conectarán automáticamente a las entradas disponibles de acuerdo con
su secuencia numérica. Mientras tanto, los puertos disponibles redundantes (entrada o salida) o
los puertos no disponibles no se conectarán.
