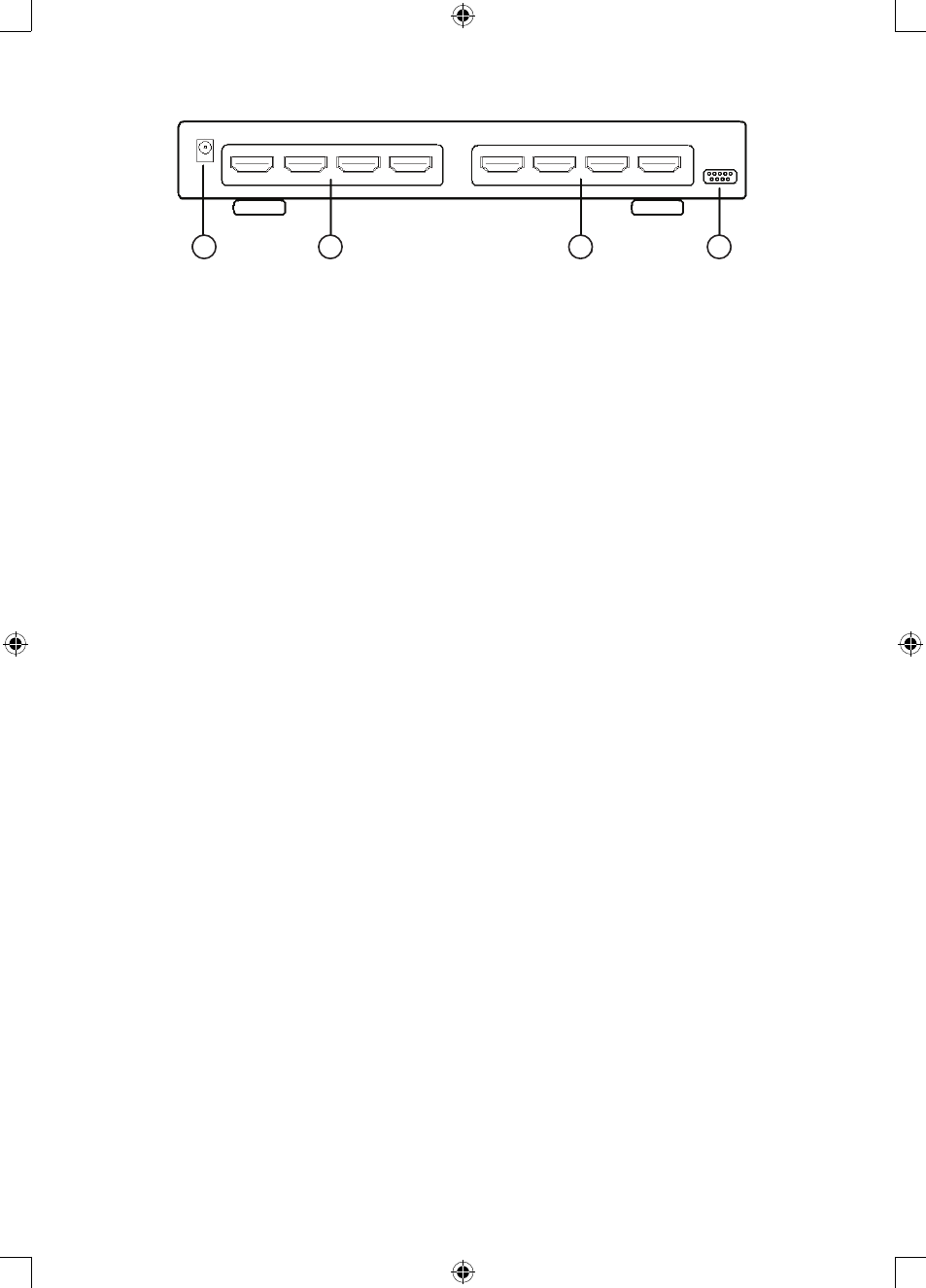

Pannello posteriore
1
2
4
5
6
3
7
1) Connettore IR
2) 4x interruttori di selezione HDMI con 4 x indicatori LED
3) Interruttore alimentazione on/off
4) Connettore alimentazione
5) 4 x connettori ingresso HDMI
6) 4 x connettori uscita HDMI
7) Connettore RS232
Collegamento:
• Collegare tutti i dispositivi sorgente agli ingressi HDMI sullo Splitter Interruttori, usando i cavi in
dotazione.
• Collegare i display HDMI/DVI alle uscite dello Splitter Interruttori.
• Collegare l’alimentatore DC da 5V allo Splitter Interruttori.
Attenzione: Inserire/ Estrarre i cavi delicatamente.
Uso:
1) Collegamento automatico quando è alimentato
Le uscite disponibili si collegheranno automaticamente agli ingressi disponibili secondo il loro
numero di sequenza. Nel frattempo, le porte disponibili ridondanti (ingresso o uscita) o le porte non
disponibili non verranno collegate.
Per esempio:
• Le uscite A, B, D sono collegate separatamente a tre TV alimentate, e tutti i quattro ingressi hanno
i loro dispositivi sorgente (modalità in funzione), quindi lo Splitter Interruttori alimentato farà il
collegamento come segue:
1→A
2→B
3→D
(Uscita C e ingresso 4 non sono collegati)
• Le uscite A, C, D sono collegate separatamente a tre TV alimentate, e solo tre ingressi hanno
i loro dispositivi sorgente (modalità in funzione), quindi lo Splitter Interruttori alimentato farà il
collegamento come segue:
1→A
3→C
(Uscita B, uscita D, ingresso 2 e ingresso 4 non sono collegati)
2) Selezionare i dispositivi sorgente con i tasti
Quattro bottoni sullo Splitter Interruttori sono usati per selezionare i dispositivi sorgente
circolarmente per gli ingressi A, B, C, e D. Una volta che si preme il bottone, questo selezionerà il
prossimo dispositivo sorgente disponibile.
3) Selezionare i dispositivi sorgente col telecomando IR
1. Bottone accensione
Il bottone accensione del telecomando può controllare l’alimentazione dello Splitter Interruttori.
Premendo questo bottone, l’unità alimentata sarà spenta. Se si preme ancora, l’unità sarà
accesa.
