8
Stückliste BK MiniMag RR # 26 4211
Lfd. Stück Bezeichnung Material Abmessungen
1 1 Bauanleitung RR Papier DIN-A4
2 1 Dekorbogen bedruckte Klebefolie 400 x 700mm
3 1 Rumpf mit Kabinenhaube fertig gebaut
2x Servos und Motor u. Regler eingbaut
Elapor geschäumt Fertigteil
6 1 Tragflächen fertig für 2 Achs. gebaut Elapor geschäumt Fertigteil
7 1 Höhenleitwerk mit Ruderhorn und
montiertem Gestängeanschluß
Elapor geschäumt Fertigteil
8 1 Seitenleitwerk mit Ruderhorn und
montiertem Gestängeanschluß
Elapor geschäumt Fertigteil
Kleinteilesatz
20 2
Klettband Pilzkopf Kunststoff 25 x 60 mm
21 2 Klettband Velours Kunststoff 25 x 60 mm
24 2 Einkleberuderhorn Kunststoff gespritzt Fertigteil
25 2 Gestängeanschluß Metall Fertigteil Ø6mm
26 2 U-Scheibe Metall M2
27 2 Mutter Metall M2
28 2 Inbus-Gewindestift Metall M3 x 3mm
29 1 Inbusschlüssel Metall SW 1,5
30 2 Querrudergestänge mit Z-Biegung Metall Ø1 x 70mm
32 1 Schraube Kunststoff M5 x 50mm
35 1 Bowdenzugrohr Kunststoff 3 x 2 x 90 mm
47 1 Stahldraht Metall 1,3 x 250 mm
52 1 Luftschraube Kunststoff 5,0 x 4,0“
75 1 Schraube Metall M3 x 12mm
Fahrwerk
70 1
Hauptfahrwerk mit 2 Rädern Ø 53mm Metall / Kunststoff Fertigteil
CD-Anleitung / Flim
80 1 CD-Anleitung / Film
Fertigteil

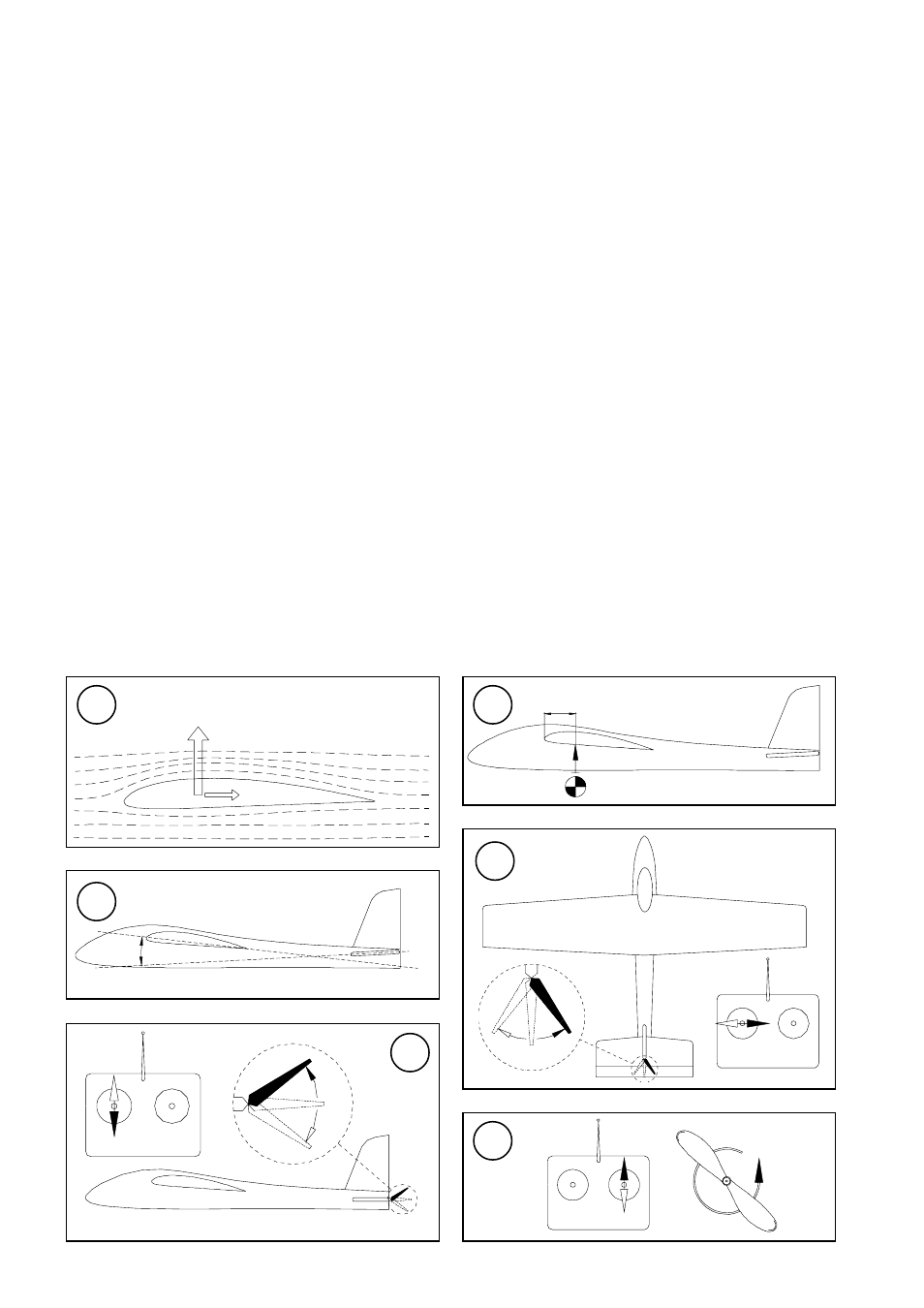

A B
C
D
E
Auftriebskraft
X
α
F
