TX25 SCREW

No.1

SCREW

No.2

SCREW

No.3

SCREW

No.4

SCREW

No.5

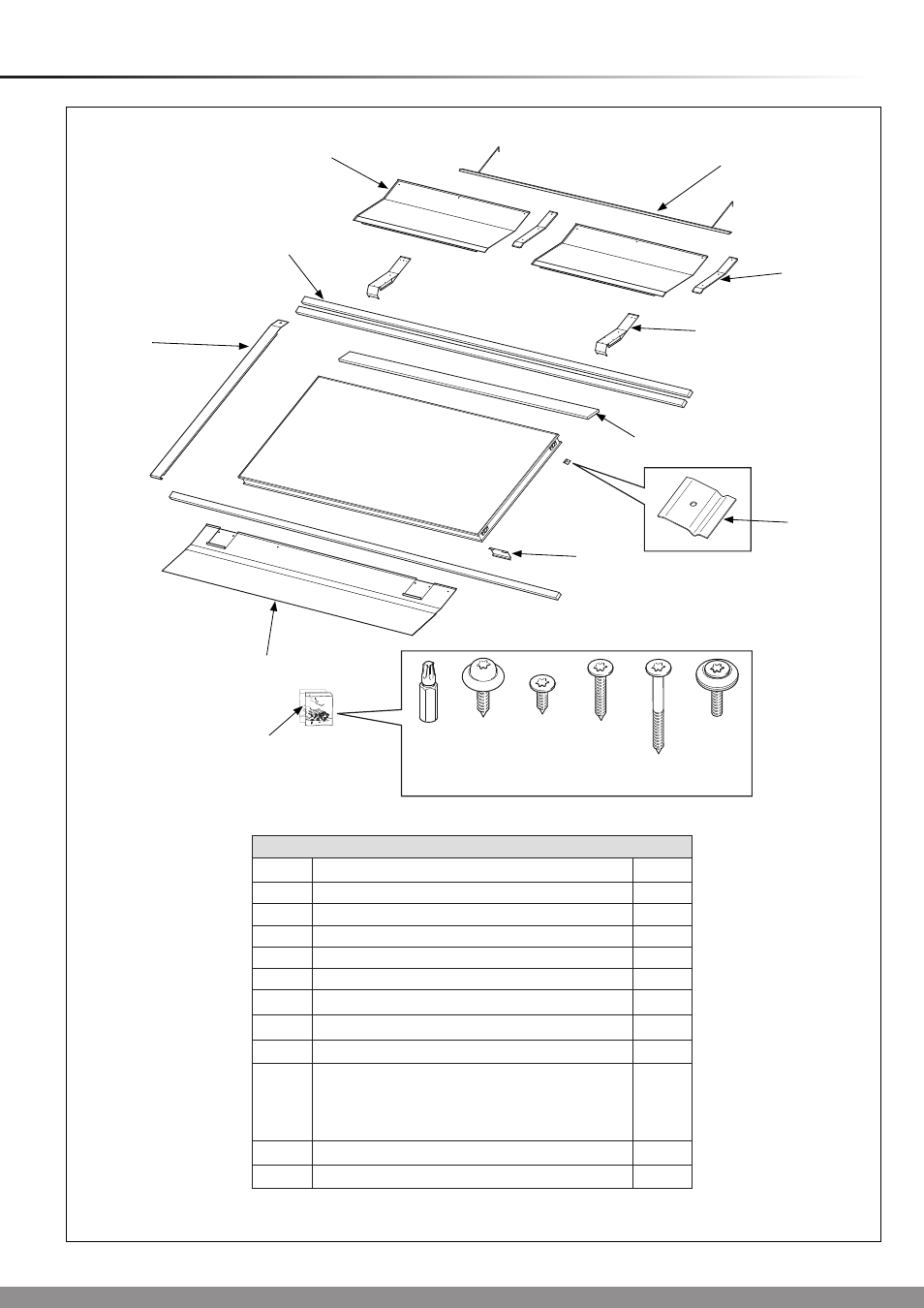

Diagram 7.1

One collector extension kit for roof angle 22-75° - Kit No. 0020060326

Part

Description

Qty.

1

Ridge plate extension

2

2

Lower ridge plate coupling

2

3

Support plate

2

4

Profile end

1

5

Intermediate plate

1

6

Lower flashing

1

7

Roof batten

3

8

Support board

1

9

Screws No.1

Screws No.2

Screws No.3

Screws No.4

Screws No.5

12

2

3

4

2

10

Tile bar

1

11

Inner clamp

6

1

5

4

6

9

3

2

7

8

14700
