Page 17: 4 setting jumpers & connectors

EMX-NM70
User’s Manual
EMX-NM70
User’s Manual 17

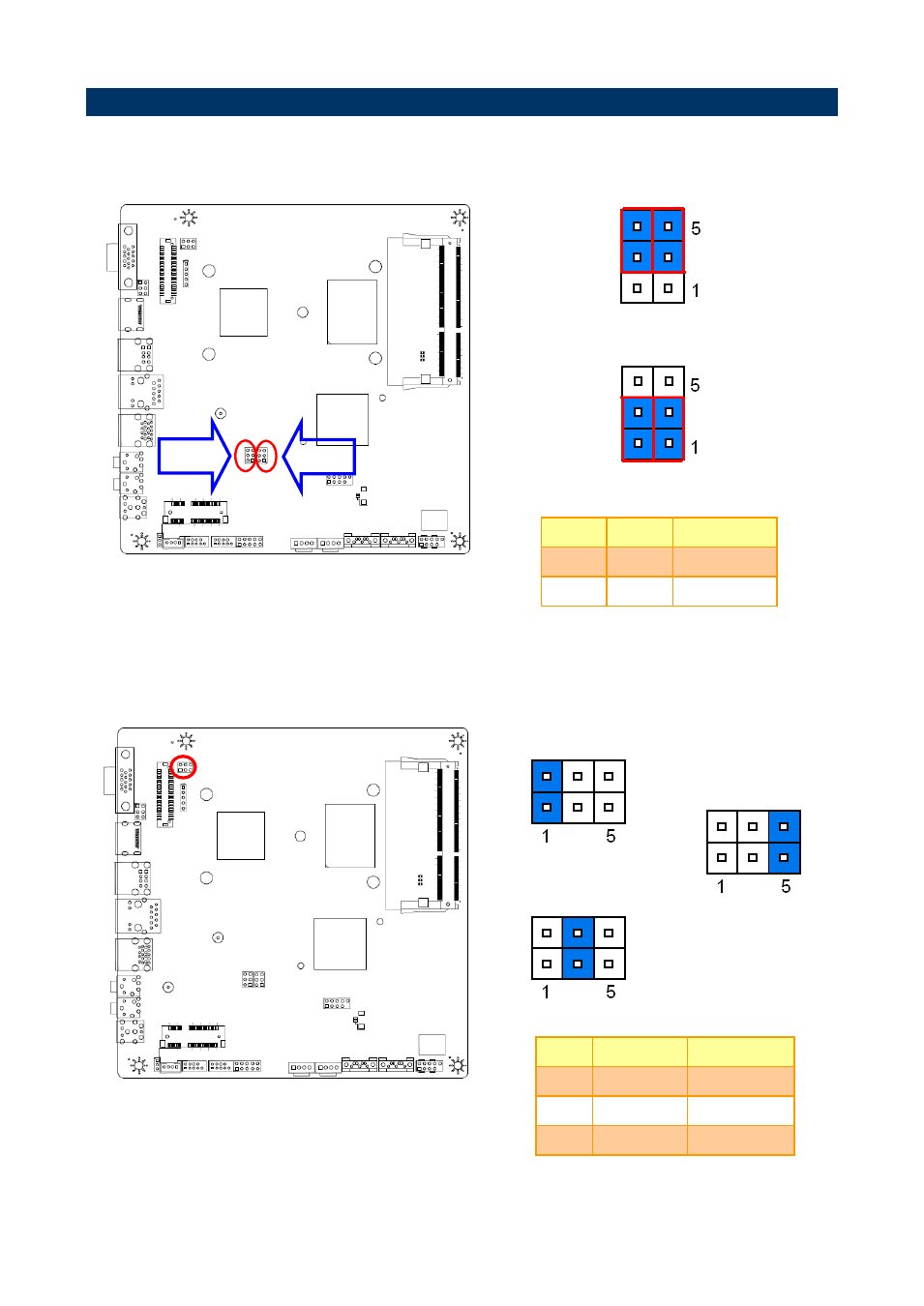

2.4 Setting Jumpers & Connectors
2.4.1 mSATA/Mini PCIe function Jumper (JS1/JS2)
* Default
MINIPCIE*
M-SATA
Pin
Pin
Signal
1-3
2-4
M-SATA
3-5
4-6
MINIPCIE
2.4.2
Jumper for LVDS power (PWR_LVDS)
* Default
Note:
This jumper is working for LVDS power.
+3.3V*
+5V
+12V
PIN
Signal
Max current
1-2
+3.3V
1A
3-4
+5V
1A
5-6
+12V
1A
JS1
JS2
