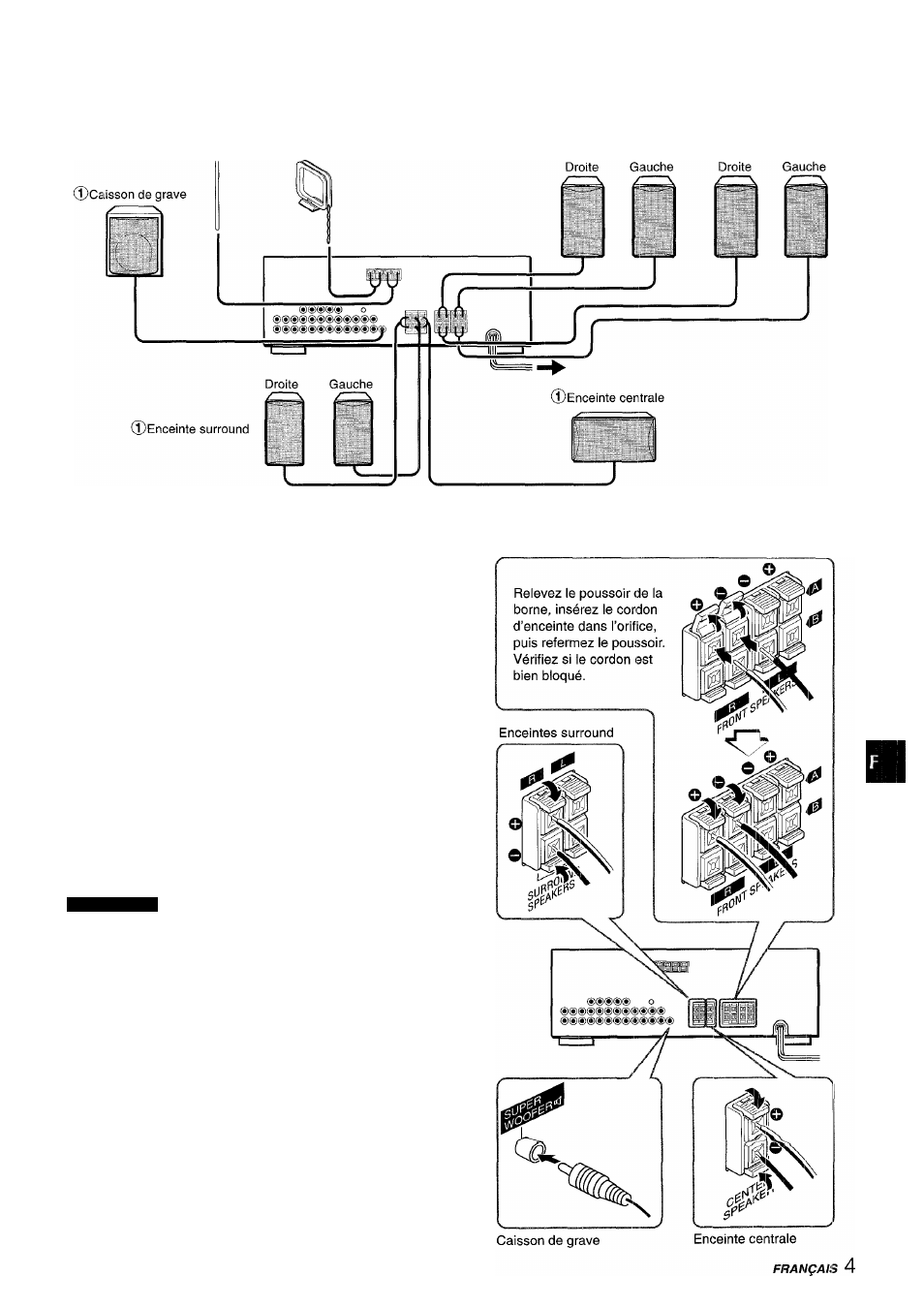

(î) et (D sur rniustration correspondent aux détails suivants.
(2)Antenne FM (DAntenne AM
® Paire d’enceintes A ® Paire d’enceintes B
(A
11.
g
CC
lU
a
a
RACCORDEMENT DES ENCEINTES 0
Bornes d’enceinte
Raccordez les enceintes avant (systèmes A et/ou B), une
enceinte centrale, des enceintes surround et un caisson de grave
aux prises correspondantes de l’ampli-tuner;
- les cordons d’enceintes avant aux bornes FRONT SPEAKERS
- le cordon d’enceinte centrale aux bornes CENTER SPEAKER
- les cordons d’enceintes surround aux bornes SURROUND
SPEAKERS.
- le cordon du caisson de grave (amplifié) à la prise SUPER
WOOFER ïj pour obtenir un son grave omniprésent.
Impédance des enceintes
Pour toutes les enceintes, utilisez des enceintes 8 ohms.
Raccordement des bornes + à + et - à -
Pour obtenir l’effet sonore adéquat, les bornes d’enceintes de
l’ampli-tuner
et des enceintes doivent être raccordées
correctement: les bornes -i- de l’ampli-tuner doivent être reliées
aux bornes + des enceintes (et - à -).
REMARQUE
» Veillez à raccorder correctement les cordons comme indiqué
sur l’illustration de droite. Des connexions inadéquates peuvent
causer des courts-circuits au niveau des bornes SPEAKER(S).
« Ne pas laisser de sources de magnétisme près des enceintes.
Enceintes avant
