Silenciador
A ADVERTENCIA: No opere la astiliadora-des-
menuzadora sin un silenciador ni manipule ei
sistema de escape. Los silenciadores o supre-
sores de chispas dañados pueden crear un riesgo
de incendio.
• Inspeccione periódicamente y reemplácelo si fuera nece­
sario. Si su motor está equipado con un conjunto de tamiz
de supresor de chispas, extraiga después de cada 50 ho­
ras de uso para limpieza e inspección. Reemplace si está
dañado.
A ADVERTENCIA: Antes de efectuar ajustes o rep­
araciones, siempre detenga el motor,
desconecte el cable de la bujía y muévalo aleja­
do de la bujía.

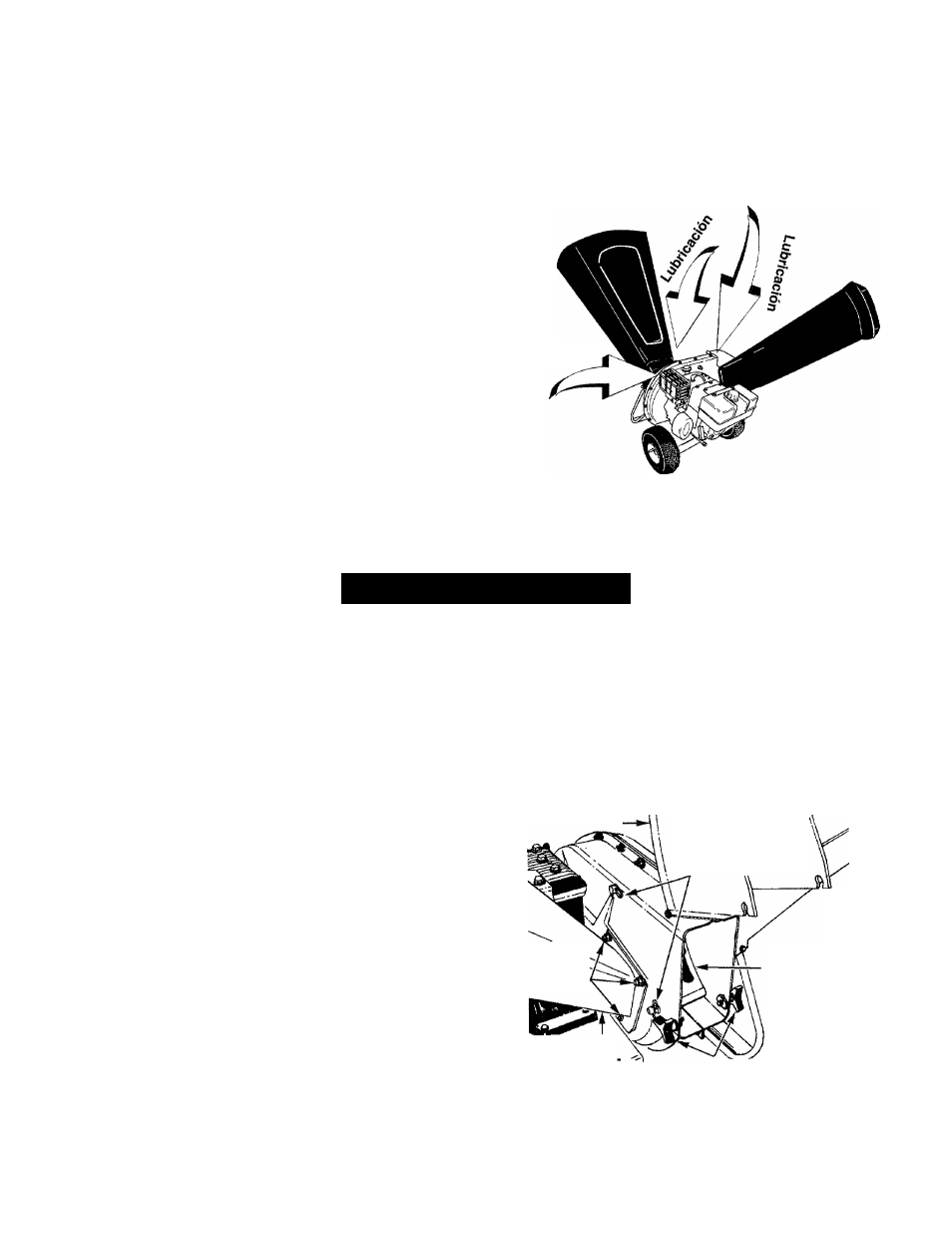

4. LUBRICACION
Lubrique los puntos pivote en la barra de desenganche, con­
junto de la tolva, deflector de la canaleta y canaleta de la
astilladora, una vez por temporada usando un aceite iiviano.
Vea la figura 16.
Lubricación
Figura 16: Gráfico de lubricación
SERVICIO Y AJUSTE
1. EXTRACCION DEL TAMIZ DE LA
DESGRANADORA
Si se tapona el área de descarga, retire el tamiz de ia desgra­
nadora y limpie el área como sigue.
•
Apague el motor. Asegúrese que la astilladora-des-
menuzadora se ha detenido completamente y desconecte
el cable de la bujía antes de destapar la canaleta.
• Extraiga las dos perillas manuales a cada lado de la
canaleta de descarga (llamado también deflector de la
canaleta).
• Levante la canaleta de descarga y colóquela fuera del
paso.
• Extraiga los dos broches tipo horquilla del cabello de las
clavijas de tipo horquilla que se extienden a través del ar­
mazón. Extraiga las clavijas de tipo horquilla. Vea la figura
17.
• Tire desde adentro del armazón el tamiz de la desgrana­
dora. Vea la figura 17.
• Limpie el tamiz raspándola o lavándola con agua.
• Vuelva a colocar el tamiz.
• Coloque la canaleta de descarga en su posición original y
ajuste las perillas manuales.
NOTA: Asegúrese de volver a ensamblar el tamiz de la des­
granadora con el lado curvo hacia abajo.
Deflector de la
canaleta
Broches tipo
horquilla del cabel­
lo, clavijas de tipo
horquilla
Tuercas hex
agonales,
arandelas
Tamiz de la
desgranadora
Canaleta
de la astil
ladera
Perillas manuales
Figura 17
14
