ENSAMBLADO
Tolva
Canaleta de descarga
IMPORTANTE: Esta unidad se despacha sin gasolina ni
aceite en el motor. Vea la sección de OPERACION de este
manual para las recomendaciones sobre combustible y
aceite de motor adecuados, después del ensamblado.
NOTA: Para determinar los lados izquierdo y derecho de su
astilladora-desmenuzadora, párese detrás de la unidad con
el motor en posición más alejado de usted.
Su astilladora-desmenuzadora ha sido completamente
ensamblada de fábrica excepto por el conjunto de la tolva,
canaleta de la astilladora, canaleta de descarga y la bolsa
colectora.
Estas piezas se despachan sueltas en la caja. Se incluyen
también en la caja un par de gafas de seguridad y una botella
de aceite.
1. EXTRAIGA LA ASTILLADORA-
DESMENUZADORA DE LA CAJA
« Corte las esquinas de la caja.
» Extraiga todas las inserciones de empaque.
® Extraiga todas las piezas sueltas incluyendo el manual del
propietario. Vea la figura 1.
• Ruede la astilladora-desmenuzadora fuera de la caja.
• Antes de desechar la caja, asegúrese que todas las
piezas y la literatura hayan sido retiradas de la misma.

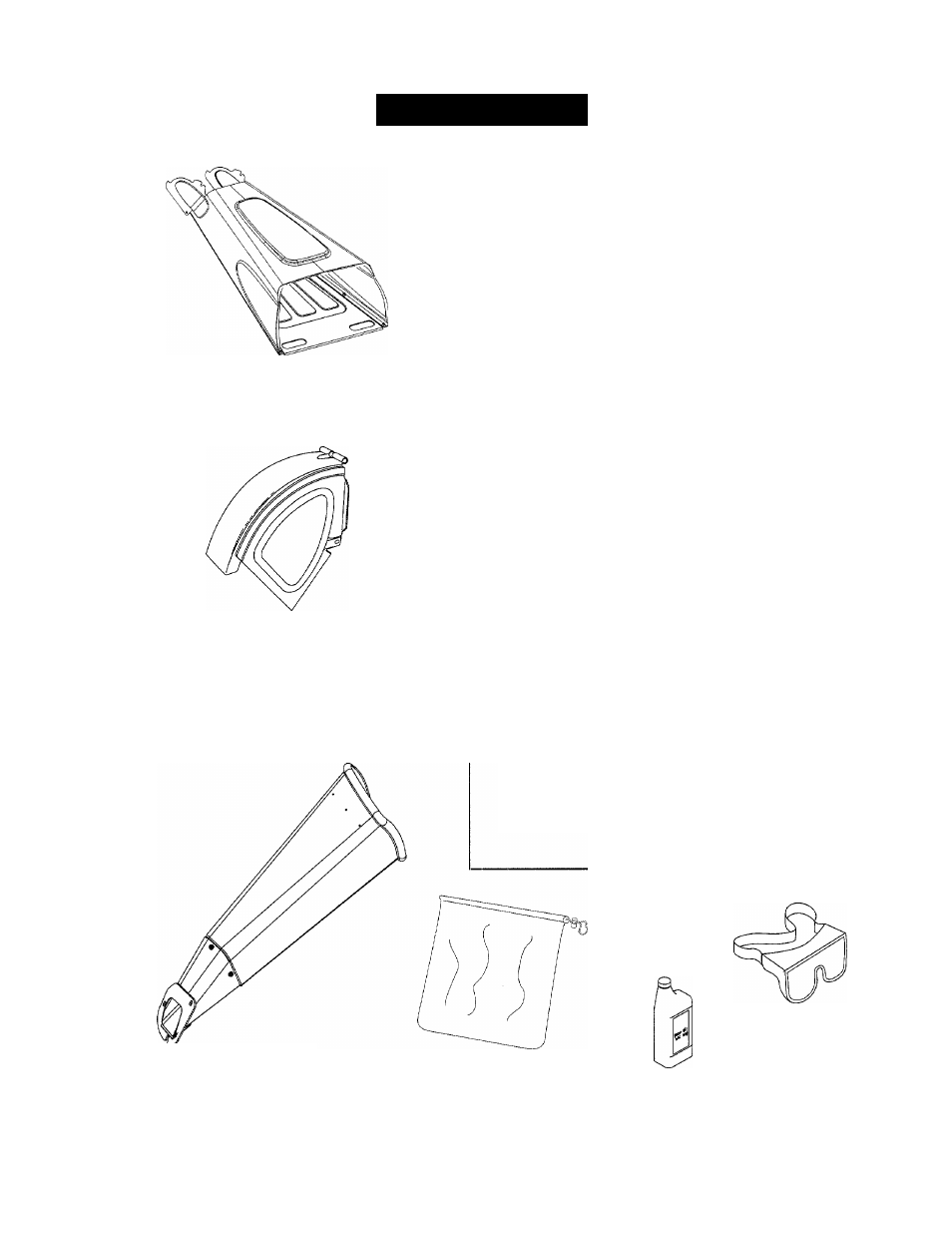

2. PIEZAS SUELTAS
a. Conjunto de la tolva
b. Canaleta de descarga
c. Canaleta de la astilladora
d. Bolsa colectora
e. Botella de aceite
f. Gafas de seguridad
g. Manual del Propietario (no se muestra en la figura 1)
Canaleta de la
astilladora
Bolsa colectora
Gafas de
seguridad
Botella de
aceite
Figura 1
5
