FIGURA 6.
• Ajuste la altura de corte de acuerdo a sus necesi
dades. Vea la sección “Consejos de Corte y
Trituración” en este página. (Los ajustes de altura
cuando son nuevos pueden ser difíciles de mover.
Funcionaran mejor después de ser usados.)
CONEXION DEL CABLE
CABLE DE EXTENSION
IMPORTANTE: SE DEBE USAR UN CABLE DE 100’
DE LONGITUD DE 14 AWG. ESTE SE PUEDE
SUSTITUIR POR CABLE DE 50’ DE LONGITUD DE
16 AWG. PARA APLICACIONES EN LAS QUE SE
NECESITA CABLE MAS LARGO, SE PUEDE USAR
UN CABLE DE 150’ DE LONGITUD DE 12 AWG. EL
USO DE UN CABLE DE OTRO TAMAÑO O GRADO
DISMINUIRA EL FUNCIONAMIENTO Y POSIBLE
MENTE LA DURACION DEL MOTOR ELECTRICO.
EN TODOS LOS CASOS, EL CABLE DE EXTEN
SION DEBE SER UL ADECUADO PARA EL USO AL
AIRE LIBRE.
• La longitud del cable que necesitará (no
proporcionado con la unidad) depende del área
que vaya a cortar. Vea la información sobre el
cable anterior.
CONEXION A LA FUENTE DE ELECTRICIDAD
• Conec te el cable de extensión a cualquier toma de
corriet te o receptáculo de 110-120 voltios ciclo 60
A.C. I ;ste toma de corriente puede estar adentro o
afuera, Si se usa un receptáculo adentro, el cable
de exiansión se pude sacar ya sea por una puerta
o ven ana. Para evitar fundir los fusibles, escoja
un tona de corriente que no este recargado. Su
cortacjsped funcionará bien en un circuito que sea
para 5 amperios. No use fusibles demasiado
grand ís sin antes consultar con su compañía de
electri :idad.
SUJECION DEL CABLE

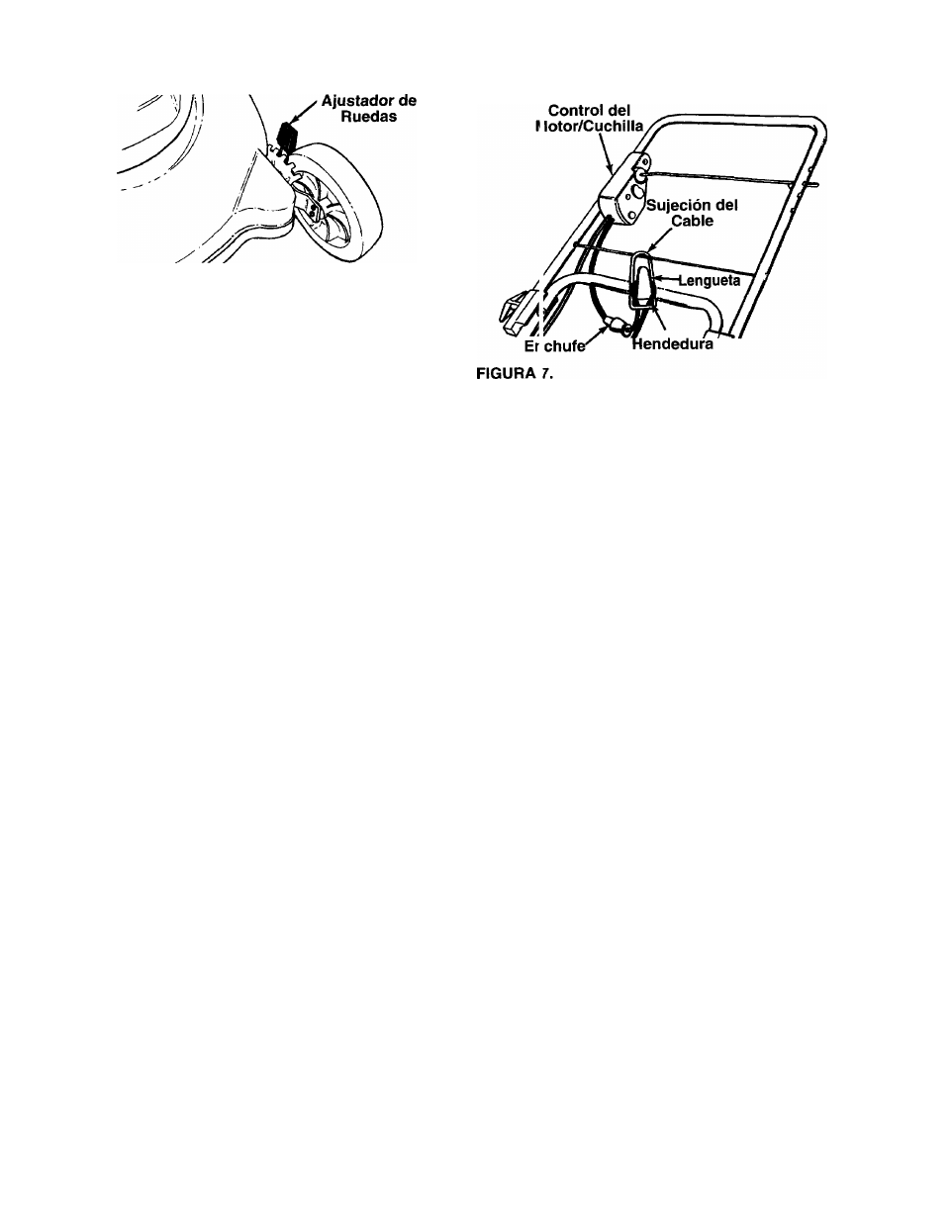

• Una el cable de extensión a la sujeción del cable
de la siguiente manera. Haga un lazo en el cable
de extensión. Deje suficiente cable para hacer la
conexión al control del motor/cuchilla (aproximada
mente 20 pulgadas). Deslice el lazo a través de la
hendedura en la parte inferior de la sujeción y
sobre la lengüeta, para prevenir la desconexión del
control del motor/cuchilla durante la operación.
Deje suficiente cable para permitir que la sujeción
del cable se mueva libremente de lado a lado. Vea
la figura 7.
CONEXION AL CONTROL DEL MOTOR/CUCHILLA
• Conecte el enchufe del cable de extensión comple
tamente al enchufe del cortacésped. El cor-
tacésped tiene un enchufe polarizado AC (una
cuchilla es más grande que la otra) que calzará en
el enchufe del cable de extensión solamente de
una manera. No lo puede conectar, dele media
vuelta al enchufe del cable de extensión y vuelva a
intentarlo. Si aun de esta manera no calzan, llame
a su centro de servicio. No trate de alterar el acce
sorio de seguridad del enchufe polarizado.
PARA lIDNVERTIR EL TRITURADDR A UN
CURTA CESPED CDN DESCARGA LATERAL
• Para convertir su cortacésped de un triturador
continuo a un cortacésped con descarga lateral,
levants el tapadero del triturador. Vea la figura 5.
Desìi :e los dos ganchos en el deflector de
desea 'ga lateral debajo del pasador de bisagra en
el co ijunto del triturador de desperdicios de
céspe 1 Baje el tapadero del triturador de desperdi
cios d 3 césped.
CDNSE JDS DE CURTE Y TRITURACIDN
Nunca esrte el césped en círculos. Siempre vaya de
un lado hacia otro, empezando en el punto más
cercano al toma de corriente al cual esta conectada la
máquine. Vea la figura 8. Corte el césped aleján
dose de cable de manera que vaya quedando en el
área ya cortada, lejos. No permita que el cable de
extensií n se enrolle en árboles, arbustos y otros
obstácuhs.
