Puerta pivote de
la tolva
ARME PRIMERO ESTE ]/}
TORNILLO DE REFUERZO '
Y TUERCA
Conjunto
de la tolva
Barra de“*,
isenganche
Sección superior
de la rampa de
hojas
uuite el tornillo
de refuerzo y la
\ tuerca
Conjunto
de la
guía
superior

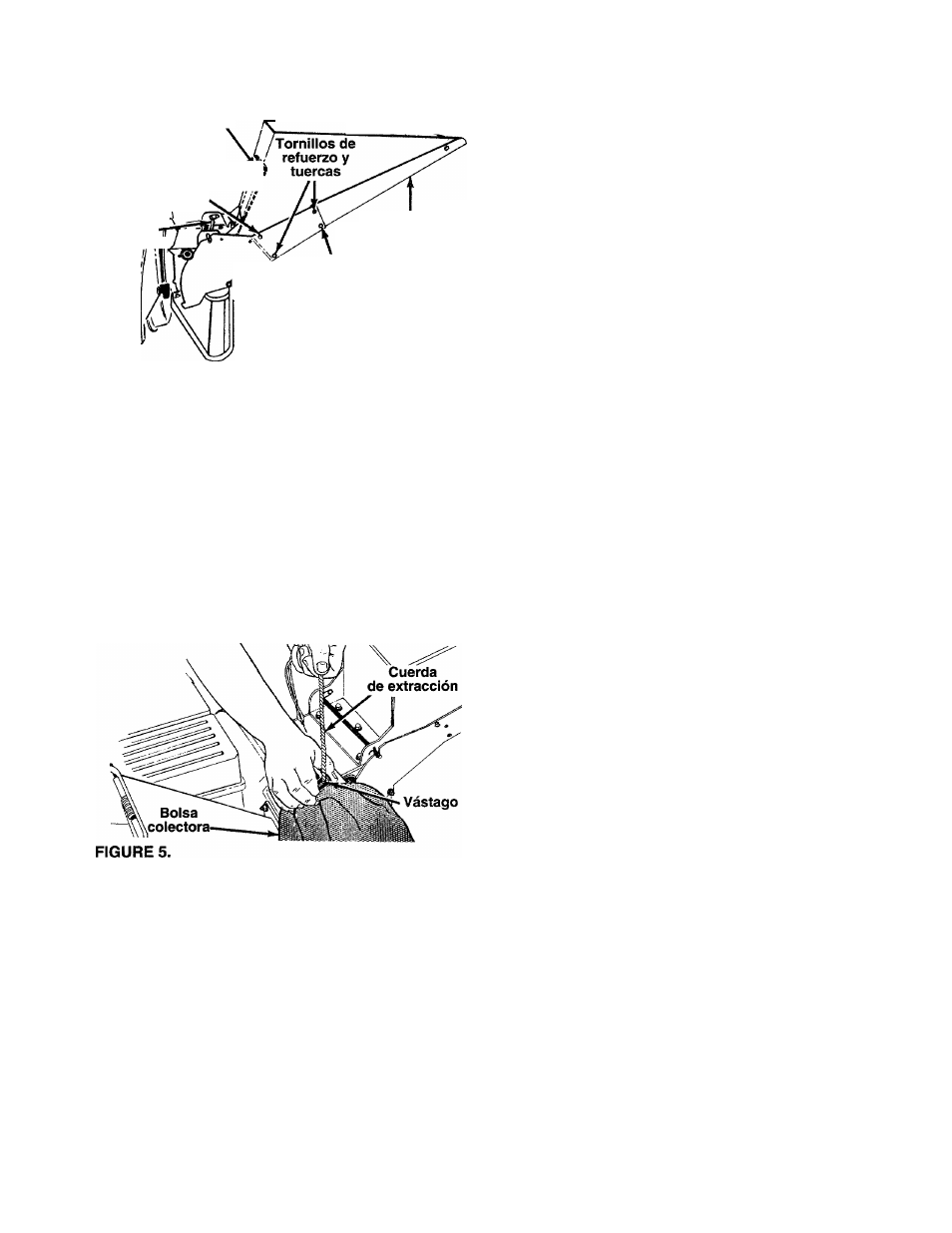

FIGURA 4.
SUJETANDO EL CONJUNTO DE LA TOLVA
Su picadora-desmenuzadora ha sido enviada con la
sección superior de la rampa de hojas sujeta al con-
-junto de la tolva. Vea la figura 4. Sujete el conjunto de
la tolva al conjunto de la guía superior como sigue.
Asegúrese de colocar las cabezas de todos los tornil­
los de máquina de refuerzo dentro del conjunto de la
tolva.
• Saque un tornillo de máquina de refuerzo y tuerca
de cada lado del conjunto de la tolva como se
muestra en la figura 4. Empuje hacia abajo la puer­
ta pivoteada de la tolva dentro de la parte inferior
de la tolva a medida que coloca el conjunto de la
tolva (ambas piezas) dentro del conjunto de la guía
superior. Vuelva a colocar los tornillos de refuerzo
y tuercas recién quitados, usando el orificio que se
muestra en la figura 4, uno en cada lado. Ajuste
con los dedos solamente.
NOTA: Es posible que tenga que presionar los lados
de la tolva para poder empezar los tornillos. Si tiene
dificultades alineando el hoyo, afloje los dos tornillos
en la parte superior de la tolva.
• Coloque los seis tornillos de máquina de refuerzo y
tuercas que están en el paquete de ferretería en
los orificios restantes del conjunto de la tolva, alter­
nando lados de la unidad y ajustando con los
dedos solamente.
• Después de colocar todos los ocho tornillos,
ajústelos seguramente.
SUJETANDO LA BOLSA COLECTORA
Su picadora-desmenuzadora está equipada con una
bolsa colectora para colectar el material desmenuza­
do.
• Para sujetar la bolsa, coloque la abertura de la
misma sobre el deflector de la canaleta de tal
manera de cubrir completamente la abertura de la
misma. Oprima el vástago sobre la cuerda de
extracción, y tire de la misma hasta que la bolsa
esté ajustada alrededor de la abertura de la
canaleta. Libere el vástago para fijarlo en posición.
i— Vea la figura 5.
