INSTRUCCIONES DE
ARMADO
IMPORTANTE: Esta unidad se envía SIN GASOLINA
O ACEITE. Después del armado, vea la sección de
operación de este manual para las recomendaciones
del combustible y aceite del motor adecuados.
NOTA: Para determinar los lados de mano derecha e
izquierda de su picadora-desmenuzadora, colóquese
detrás de la máquina con el motor alejado de usted.
Ver la figura 6.
HERRAMIENTAS REQUERIDAS PARA EL
ARMADO
(1) Destornillador Phillips
(2) Llaves de 1/2" o ajustables
(2) Llaves de 7/16" o ajustables
(1) Embudo

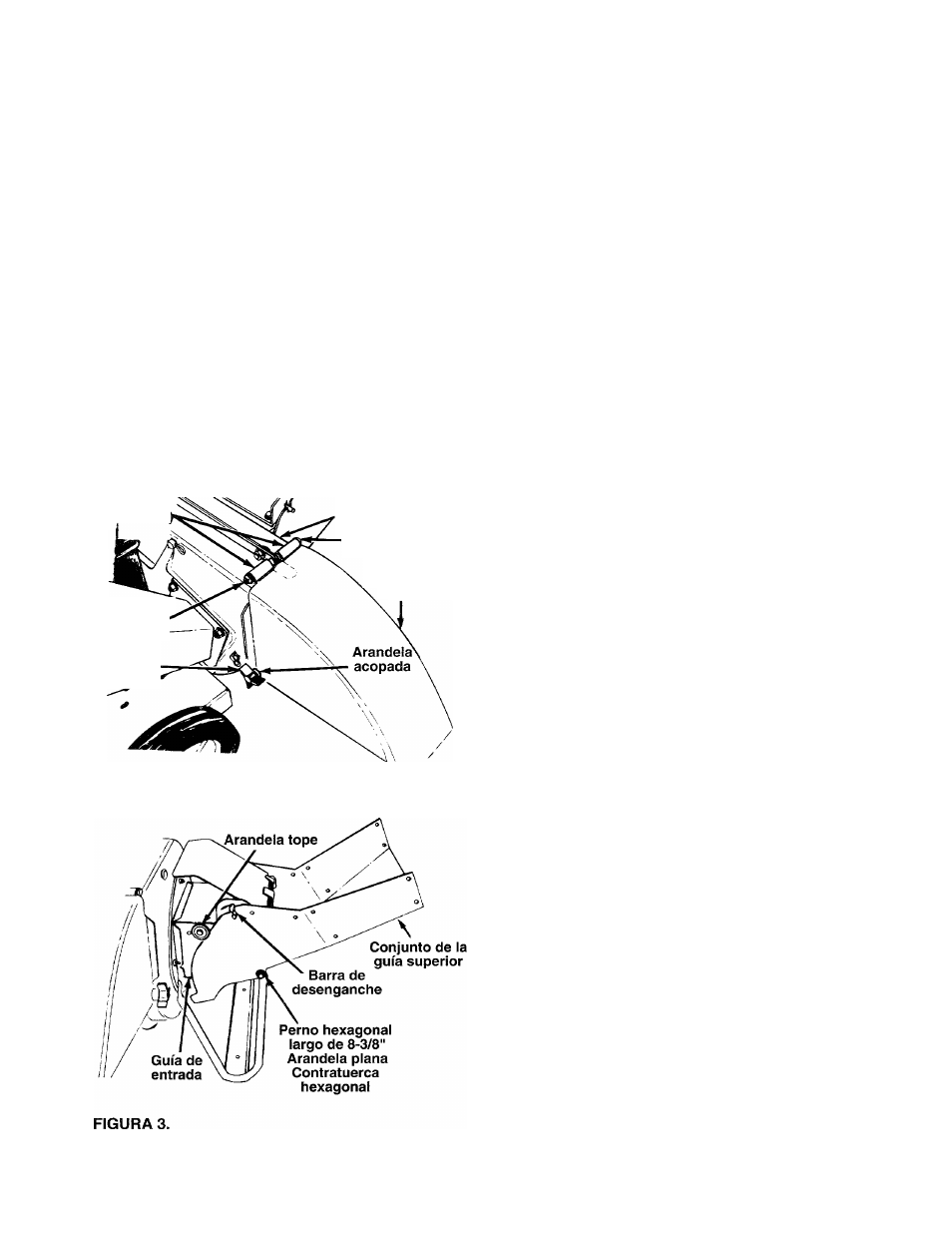

Separadores
(Bisagra
interior;
Perno hexagonal
Contratuerca
hexagonal
Deflector
de la tolva
Perilla de
mano
FIGURA 2.
Su picadora-desmenuzadora ha sido completamente
armada en la fábrica, excepto por el armado de la tolva
(la capucha de la tolva y la sección superior de la
rampa de hojas han sido subarmadas), conjunto de la
guía superior, deflector de la canaleta y la bolsa colec­
tora. Se incluyen también en la caja el paquete de fer­
retería, los lentes de seguridad y una botella de aceite.
El paquete de ferretería contiene las partes que se
muestran en la figura 1 (mostradas en tamaño real).
PARA EXTRAER LA PICADORA-
DESMENUZADORA DE LA CAJA
Corte las esquinas de la caja. Extraiga todos las
inserciones de empaque. Ruede la picadora-des­
menuzadora fuera de la caja. Asegúrese de que
todas las piezas y literatura se hayan sacado antes
de disponer de la caja.
COMO PREPARAR SU PICADORA-
DESMENUZADORA
A ASEGURESE DE QUE EL CABLE DE LA
BUJIA ESTE DESCONECTADO Y ALEJA­
DO DE LA MISMA ANTES DE ARMAR LA
PICADORA-DESMENUZADORA. VEA LA
FIGURAIS.
SUJETANDO EL DEFLECTOR DE LA CANALETA
• Quite las perillas de mano y arandela acopadas de
cada lado de la abertura de descarga en el lado
izquierdo de la picadora-desmenuzadora.
• Quite la contratuerca hexagonal, dos separadores
y perno hexagonal de adentro de la bisagra en la
parte superior de la abertura de descarga. No
extraiga un separador del perno hexagonal.
• Coloque el deflector de la canaleta en posición en
la abertura de descarga. Inserte el perno hexago­
nal y separador en la bisagra en el deflector y
cubierta de la canaleta (el separador calza dentro
— de la bisagra). Vea la figura 2.
• Coloque el segundo separador sobre el perno
hexagonal, dentro de otra parte de la bisagra.
Asegure con la contratuerca hexagonal. Ajuste
firmemente.
• Asegure ambos lados del deflector de la canaleta a
la cubierta usando las perillas de mano y arandelas
acopadas (el lado acopado de las arandelas está
ubicado contra el deflector de la canaleta).
SUJETANDO EL CONJUNTO DE GUIA SUPERIOR
Sujete el conjunto de guía superior por los lados, pre­
sione un poco y deslícelo sobre la guía de entrada de
manera que los bordes estén debajo de las arandelas
de tope. Ajuste de manera que los hoyos del conjunto
de guía superior queden alineados con los de la guía
de entrada. Inserte el perno hexagonal de 8-3/8" de
largo a través del conjunto de la guía superior y la
guía de entrada. Asegure con la arandela plana y la
contratuerca hexagonal.
NOTA:
Asegúrese de que el conjunto de guía superi­
or pueda pivotear - levante hasta que quede sujetado
en posición elevada. En caso de que no pueda
pivotear libremente, afloje el perno hexagonal dando
una o dos vueltas.
