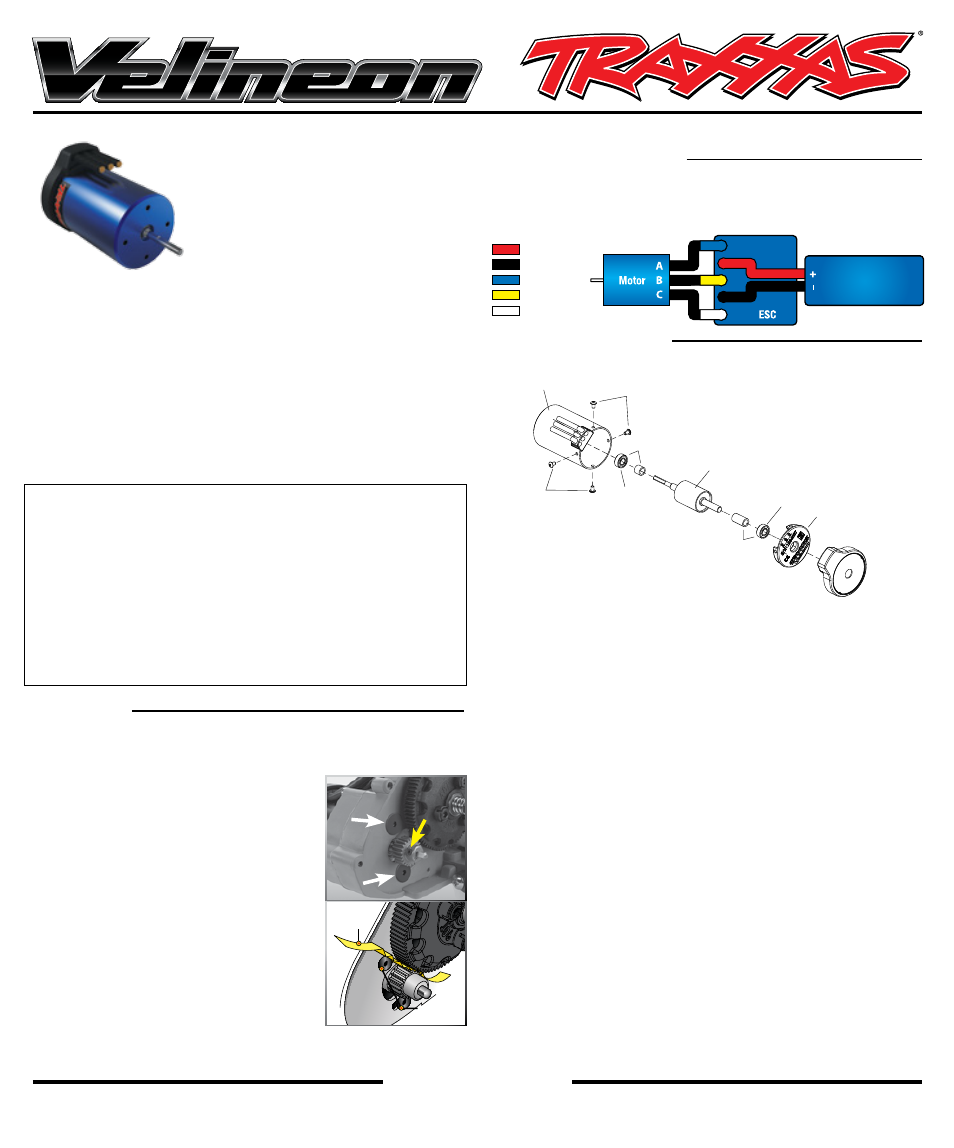

Anleitung für den bürstenlosen Motor Velineon 3500

Umfasst Teilenr. 3351R

TRAXXAS.com

Traxxas, 6200 Traxxas Way, McKinney, TX 75070, Telefon: +1-972-549-3000, Fax: 972-549-3011, E-mail: [email protected]

Vielen Dank für den Kauf des bürstenlosen

Motors Velineon™ 3500 ohne Sensoren.

Der bürstenlose Motor Velineon 3500 ist

perfekt für die Verwendung in den 1:10

Modellen von Traxxas angepasst und liefert

die perfekte Balance aus übermächtigen

Pferdestärken und langer Laufzeit. Die

Leichtlauf-Performance wird durch die bei ultra hohen Temperaturen

gesinterten Neodym-Magneten, Hochgeschwindigkeit-Kugellager und

einen präzise ausgewuchteten Rotor ermöglicht.
Der Velineon 3500 kann mit vielen elektronischen Nachrüst-

Geschwindigkeitsreglern benutzt werden, aber er ist für die Verwendung

mit dem elektronischen Geschwindigkeitsregler Traxxas VXL-3s für

optimale Geschwindigkeit und Effizienz ausgelegt. Der Schlüssel

für den extremen Leistungsausgang des Velineons ist die totale

Systemoptimierung. Jede Komponente ist sorgfältig entwickelt, um mit

den anderen Systemkomponenten zu arbeiten, um Einschränkungen zu

vermeiden und um maximalen Leistungsfluss zu gewährleisten.
Technische Daten des Velineon 3500:

Typ ................................................................................ Bürstenlos ohne Sensoren

Drehzahl / Spannung .......................................................................................3.500

Magnettyp ..........................................Neodym-Magnete bei extrem hohen

Temperaturen gesintert

Anschlussart ..........................................................TRX 3,5 mm Steckverbinder

Kabelgröße .........................................................................2,053 mm (12-gauge)

Durchmesser ............................................................36 mm (1,42”) (Größe 540)

Länge .................................................................................................. 56.1mm (2.21”)

Gewicht ................................................................................................248 g (8,75oz)

Installation

(Traxxas Rustler abgebildet, Bandit und Stampede sind ähnlich.)

1. Montieren Sie den Motor Velineon mit 3 x 8 mm Schrauben am

Getriebe und ziehen Sie diese mit den Fingern fest (weiße Pfeile).

2. Montieren Sie das Motor-Ritzel auf die

Motorwelle, stellen Sie dabei sicher, dass die

Stellschrauben gegen den flachen Abschnitt

der Welle angezogen werden.

3. Stellen Sie den Gangeingriff ein, indem

Sie einen schmalen Streifen Notizpapier

zwischen Ritzel und Zahnrad durchlaufen

lassen. Lösen Sie die Schrauben des Motors

und schieben Sie den Motor und das Ritzel in

das Zahnrad. Ziehen Sie die Schrauben des

Motors fest und entfernen Sie den Streifen

Papier.

Verkabelungsdiagramm

Befolgen Sie das untenstehende Verkabelungsdiagramm, um den Velineon
3500 mit dem elektronischen Geschwindigkeitsregler VXL-3s zu installieren.
Für andere Geschwindigkeitsregler, lesen Sie die Anleitung des Herstellers des
Geschwindigkeitsreglers.

3354R

3351R

2.5x5BCS

5x11x4 BB

3352

3352

3351R

5x11x4 BB

3347

2.5x5BCS

3352

3352

3351R

3347

3342 Rundstecker, männlich, 3,5 mm (3) / Schrumpfschlauch

3354R Motorabdeckung, Endgehäuse (Velineon 3500)

3352 Aufrüstsatz, Velineon 3500 (beinhaltet 5 x 11 x 5 mm Kugellager

(2), 2,5 x 5 mm BCS (2), vordere und hintere Buchsen)

3347 Schrauben, 2,5 x 5 mm Halbrundkopf bearbeitet

(Sechskantschlüssel) (6)

3931

Schrauben, 3 x 8 mm Flach-Kopf bearbeitet (Sechskantschlüssel) (6)

Wenn Sie vorhaben, den Motor am Limit seiner Möglichkeiten zu

betreiben, schneiden Sie Lüft-ungslöcher in das Gehäuse Ihres

Lexan® Modells. Die Überwachung der Temperatur wird das Leben

der Batterien und des Motors verlängern. Um die Motortemperatur

genau zu überwachen und ein Überhitzen zu vermeiden, kann ein

Telemetrie-Temperatursensor (Teilenr. 6523) am Motor installiert

werden. Damit wird die Motortemperatur kontinuierlich überwacht,

während Sie fahren. Versuchen Sie grundsätzlich die Temperatur

des Motors unter 93° C (200° F) zu halten.

+ Positiv

Batterie

Batterie

Batterie

- Négativ

A (Blau)
B (Gelb)
C (Weiß)

+ Positiv

- Négativ

+ Positiv

- Négativ

A (Blau)
B (Gelb)
C (Weiß)

Motor-

schrauben

Papierst-

reifen

Explosionszeichnung

Wenn Sie Fragen haben oder technische Unterstützung

benötigen, rufen Sie Traxxas unter

+

1-972-265-8000

(1-888-872-9927) (nur innerhalb der USA)
