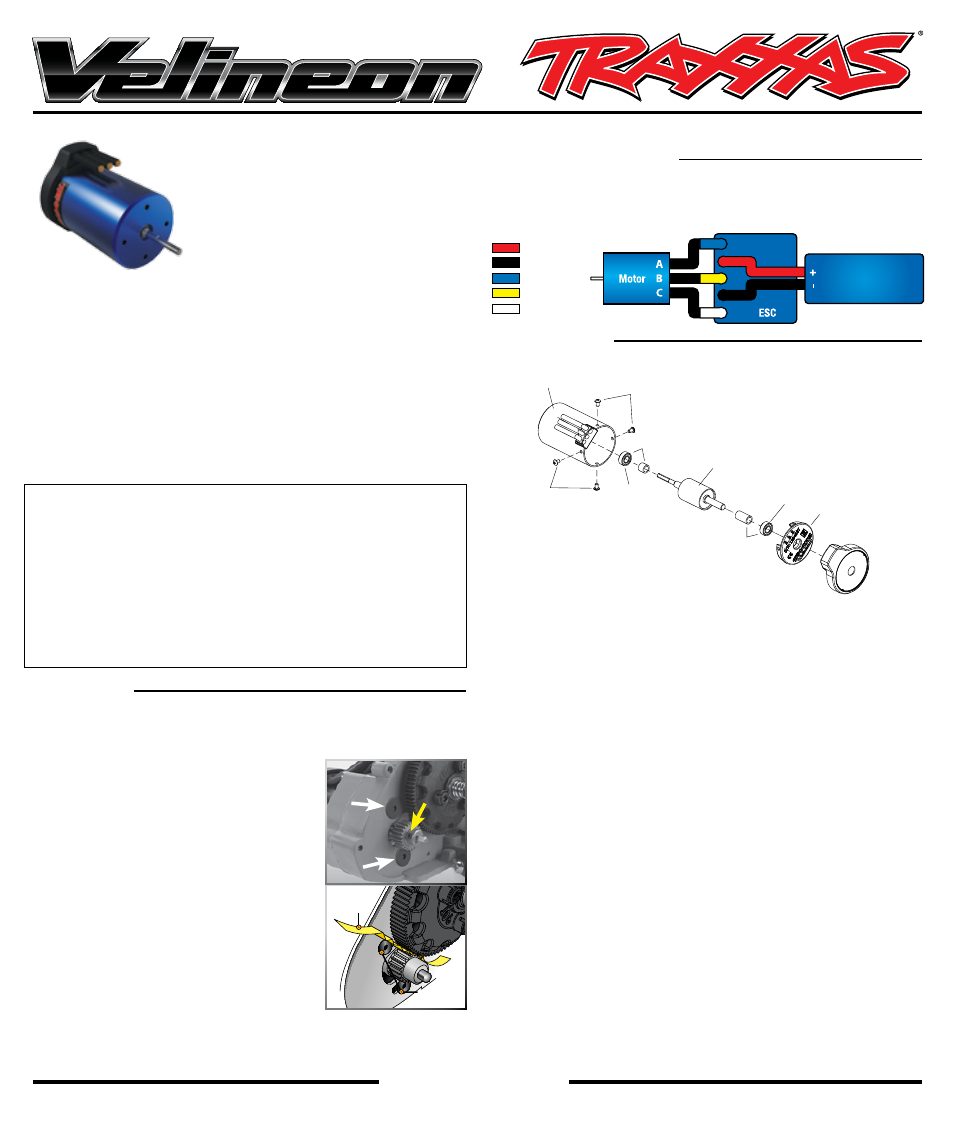

Instrucciones del motor sin escobillas Velineon 3500

Cubre pieza n. º 3351R

TRAXXAS.com

Traxxas, 6200 Traxxas Way, McKinney, TX 75070, Teléfono: 972-549-3000, Fax: 972-549-3011, correo electrónico: [email protected]

KC2015-R00 Rev 140402

Gracias por adquirir el motor sin escobillas

ni sensores Velineon™ 3500. El motor sin

escobillas Velineon 3500 se ha calibrado

con precisión para su uso en modelos

Traxxas de escala 1a 10, lo que brinda

el equilibro exacto entre potencia

extrema y largos tiempos de ejecución.

Su rendimiento uniforme se integra con imanes de neodimio

sintetizados a temperaturas extremadamente altas, rodamientos de

alta velocidad y un rotor balanceado con precisión.
El Velineon 3500 puede utilizarse con muchos controles de velocidad

electrónicos sin escobillas de recambio, pero está diseñado para

funcionar y alcanzar una velocidad y una eficiencia óptimas con

el control de velocidad electrónico Traxxas VXL-3s. La clave de la

potencia extrema de Velineon es la optimización total del sistema.

Cada componente está cuidadosamente diseñado para funcionar con

los demás componentes del sistema a fin de eliminar restricciones y

permitir un flujo de potencia máximo.
Especificaciones del Velineon 3500:

Tipo .................................................................................Sin escobillas ni sensores

RPM / voltio ...........................................................................................................3500

Tipo de imán ....

Neodimio sintetizado a temperaturas extremadamente altas

Tipo de conexión ............................................ TRX 3.5mm bullet connectors

Tamaño del cable ....................................................................................Calibre 12

Diámetro .................................................................36 mm (1.42”) (tamaño 540)

Longitud ........................................................................................... 56,1mm (2,21”)

Peso .......................................................................................................248 g (8.75 oz)

Instalación

(El modelo Traxxas Rustler qu ese muestra, y los modelos Bandit y Stampede son similares.)

1. Instale el motor Velineon en la caja de cambios utilizando tornillos de

3 x 8 mm y ajústelo bien con los dedos (flechas blancas).

2. Instale el piñón del motor en el eje del

motor y asegúrese de ajustar el tornillo de

presión contra la parte plana del eje.

3. Fije la rueda dentada deslizando una tira

delgada de papel de cuaderno entre el

piñón y los engranajes rectos. Afloje los

tornillos del motor, y deslice el motor y el

piñón en el engranaje recto. Vuelva a ajustar

los tornillos del motor y luego retire la tira de

papel.

Diagrama de cableado

Siga el diagrama de cableado a continuación para instalar el Velineon

3500 con un control de velocidad electrónico VXL-3s. Por otros

controles de velocidad, consulte las instrucciones del fabricante.

3354R

3351R

2.5x5BCS

5x11x4 BB

3352

3352

3351R

5x11x4 BB

3347

2.5x5BCS

3352

3352

3351R

3347

3342 Conectores tipo bala, macho, de 3.5 mm (3) / termocontracción

3354R Cubierta del motor, terminador (Velineon 3500)

3352 Juego de componentes para reparación, Velineon 3500

(incluye rodamientos de 5 x 11 x 5 mm (2), 2.5 x 5 mm BCS

(2), escobillas delantera y trasera)

3347 Tornillos, de 2.5 x 5 mm y cabeza semiesférica (hexagonales) (6)

3931 Tornillos, de 3 x 8 mm y cabeza plana (hexagonales) (6)

Si está planificando poner en funcionamiento el motor a los límites

más elevados de sus capacidades, perfore orificios de ventilación

en la carrocería de su modelo Lexan®. El control de las temperaturas

prolongará la vida útil de las baterías y de los motores. Para

controlar de manera precisa la temperatura del motor y prevenir

el sobrecalentamiento, puede instalar un sensor de temperatura

de telemetría (pieza n.° 6523) en el motor, a fin de controlar la

temperatura de manera continua mientras conduce. Generalmente,

intente mantener su motor por debajo de los 200° F.

+ Positivo

Batería

Batería

Batería

- Négativo

A (Azul)
B (Amarillo)
C (Blanco)

+ Positivo

- Négativo

A (Azul)
B (Amarillo)
C (Blanco)

+ Positivo

- Négativo

Tornillos

del motor

Tira de

papel

Vista ampliada

Si tiene preguntas o necesita asistencia técnica, llame a Traxxas al

+

1-972-265-8000

(1-888-872-9927 - Solo para residentes de los EE. UU.)
