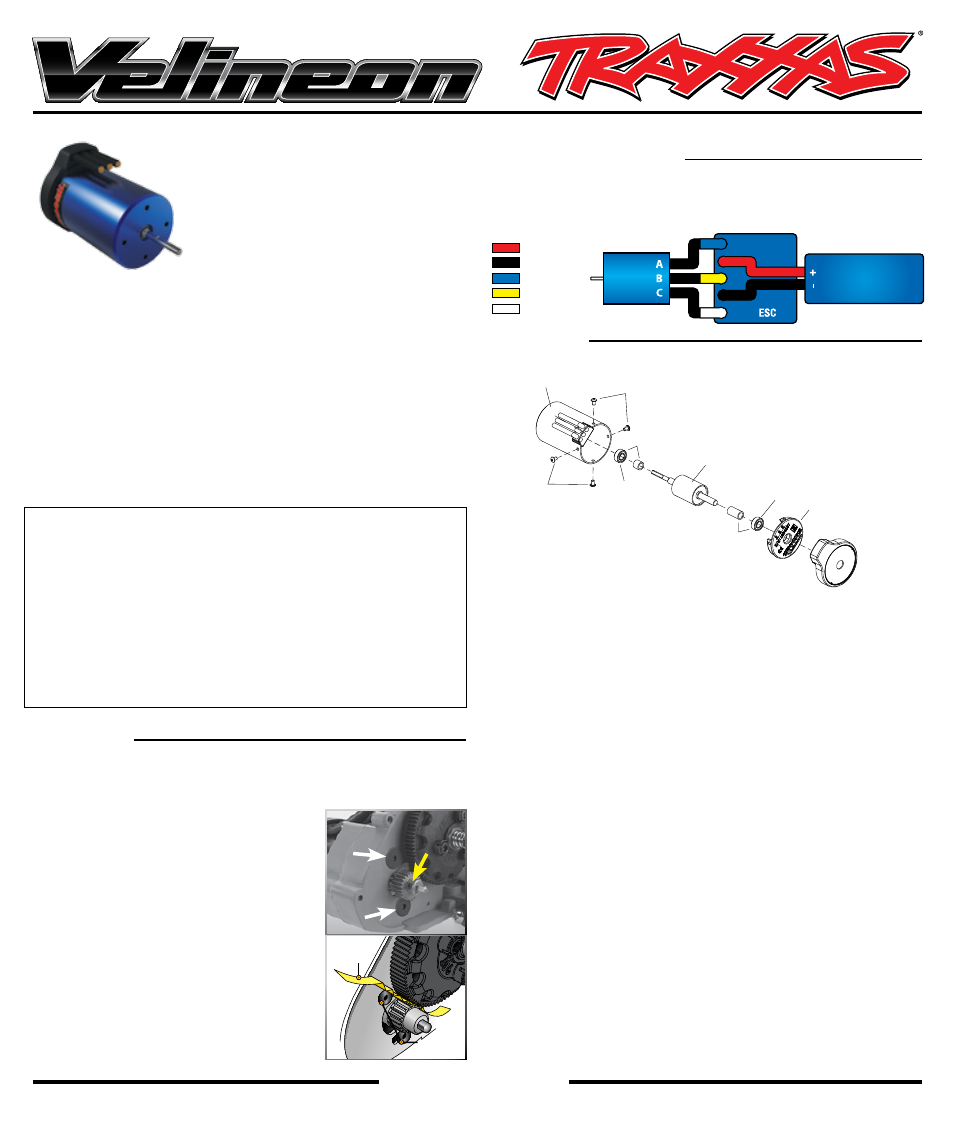

Instructions pour le moteur sans balais Velineon 3500

Concerne la pièce #3351R

TRAXXAS.com

Traxxas, 6200 Traxxas Way, McKinney, TX 75070, Téléphone: 972-549-3000, Fax: 972-549-3011, Adresse de courriel: [email protected]

Nous vous remercions d’avoir acheté

le moteur sans balais et sans capteur

Velineon™ 3500. Le moteur sans balais

Velineon 3500 est construit avec

précision pour les modèles 1/10th de

Traxxas, offrant la combinaison idéale

de force brute et de longues durées

de fonctionnement. Le bon fonctionnement est assuré par les

aimants frittés en néodyme résistants à très hautes températures, les

roulements à billes à grande vitesse et un rotor parfaitement équilibré.
Le Velineon 3500 peut être utilisé avec beaucoup de contrôleurs

de vitesse électroniques sans balais du marché des pièces de

rechange, mais la meilleure vitesse et efficacité est assurée s’il est

utilisé avec le contrôleur de vitesse électronique VXL-3s de Traxxas.

L’optimisation totale du système est la clé de la sortie électrique

extrêmement puissante du Velineon. Par fabrication, chaque

composant s’agence parfaitement avec les autres composants pour

éliminer les restrictions et faciliter un flux électrique maximum.
Caractéristiques du Velineon 3500:

Type ............................................................................ Sans balais et sans capteur

RPM/volt .................................................................................................................3500

Type d’aimant

...............................................

Aimants frittés en néodyme résistants

à de très hautes températures

Type de raccordage ....................................... Raccord boule TRX de 3,5mm

Taille du câble ...........................................................................................Calibre 12

Diamètre ...................................................................36mm (1,42 po) (taille 540)

Longueur ..................................................................................... 56,1mm (2,21 po)

Poids .............................................................................................. 262g (9,24 onces)

Installation

(Le Rustler de Traxxas est représenté, mais le Bandit et le Stampede sont semblables.)

1. Montez le moteur Velineon à la boîte de vitesse à l’aide des vis de

3x8mm et serrez à la main (les flèches blanches).

2. Montez le pignon moteur à l’arbre de

moteur et serrez la vis de réglage contre la

partie plate de l’arbre.

3. Réglez l’engrènement en faisant passer

une feuille mince de papier entre le pignon

moteur et les pignons droits. Desserrez

les vis de moteur et faites glisser le pignon

moteur et l’engrenage à pignons dans le

pignon droit. Resserrez les vis du moteur et

puis enlevez la feuille de papier.

Diagramme de câblage

Suivez le diagramme de câblage ci-dessous pour installer le Velineon

3500 avec le contrôleur de vitesse électronique VXL-3s. Pour d’autres

contrôleurs de vitesse, vérifiez les consignes du fabricant.

3354R

3351R

2.5x5BCS

5x11x4 BB

3352

3352

3351R

5x11x4 BB

3347

2.5x5BCS

3352

3352

3351R

3347

3342 Raccords boule, mâle, 3.5mm (3) / thermorétrécissable

3354R Couvercle de moteur, flasque palier (Velineon 3500)

3352 Trousse de reconditionnement, Velineon 3500 (avec

roulements à billes de 5x11x5mm (2), douilles avant et

arrière de 2.5x5mm BCS (2)

3347 Vis à tête ronde de 2.5x5mm (mandrin hexagonal) (6)

3931 Vis à tête plate de 3x8mm (mandrin hexagonal) (6)

Si vous envisagez d’utiliser le moteur aux limites supérieures de ses

possibilités, pratiquez des trous de ventilation dans la carrosserie

Lexan® du modèle. En surveillant les températures, vous prolongerez

la vie des piles et des moteurs. Pour surveiller la température du

moteur avec précision et pour éviter une surchauffe, un capteur de

température de télémesure (pièce n° 6523) peut être installé sur le

moteur pour surveiller la température en permanence pendant la

conduite. En général, essayez de maintenir la température du moteur

au-dessous de 200° F.

+ Positif

Moteur

Pile

Pile

Pile

Moteur

Moteur

- Négatif

A (Bleue)
B (Jaune)
C (Blanc)

+ Positif

- Négatif

+ Positif

- Négatif

A (Bleue)
B (Jaune)
C (Blanc)

Vis de

moteur

Feuille de

papier

Vue éclatée

Si vous avez des questions ou avez besoin d’assistance

technique, communiquez avec Traxxas au

+

1-972-265-8000

(1-888-872-9927 - uniquement les résidents des États-Unis)
