20

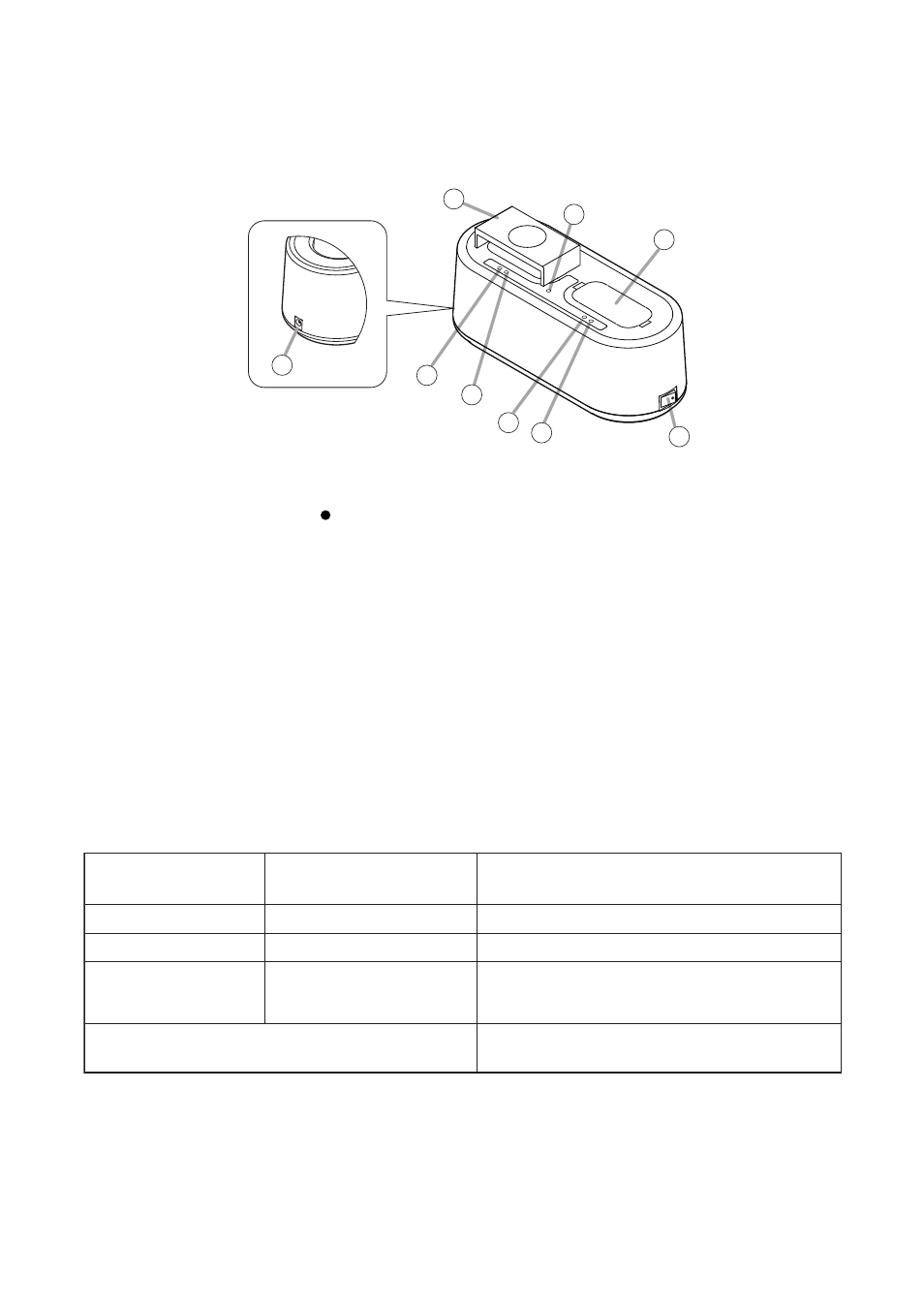

4. NOMENCLATURE ET FONCTIONS
1. Commutateur d'alimentation
Pour mettre le chargeur sous tension, placez ce
commutateur sur la position [ ] Pour le mettre
hors tension, remettez-le à sa position initiale.
2. Adaptateur de montage
À utiliser pour recharger le microphone sans fil
WM-5225 ou WM-5265. Retirer cet adaptateur si
vous rechargez le transmetteur sans fil WM-5325
ou le récepteur portable WT-5100. (Reportez-vous
à la page 21 "Recharge.")
3. Voyant d'alimentation
S'allume lorsque le chargeur est sous tension.
4. Connecteur de recharge
Pour recharger le WM-5225 ou le WM-5265, il est
nécessaire de fixer l'adaptateur de montage au
connecteur. Pour recharger le WM-5325 ou le
WT-5100, insérez-le directement dans le
connecteur.
5. Voyant de charge
S'allume continuellement en rouge pendant la
recharge.
6. Voyant de charge complète
S'allume en vert une fois la batterie complètement
chargée.
7. Borne d'entrée d'alimentation
Raccordez l'adaptateur secteur AD-5000-2 en
option à cette borne.
1
2
3
4
5
7
6
6
5
Voyant de charge
(rouge)
Allumé
Pas allumé
Clignotant
Pas allumé
Allumé
Pas allumé
Les deux voyants s'allument en alternance.
Recharge en cours
Recharge terminée
En dehors de la plage de températures
de fonctionnement (reportez-vous à la page 23
"Guide de dépannage")
Échec de la recharge (reportez-vous à la page 23
"Guide de dépannage.")
Voyant de charge complète
(vert)
Statut
[Tableau des statuts des voyants]
