4 LH A GRO

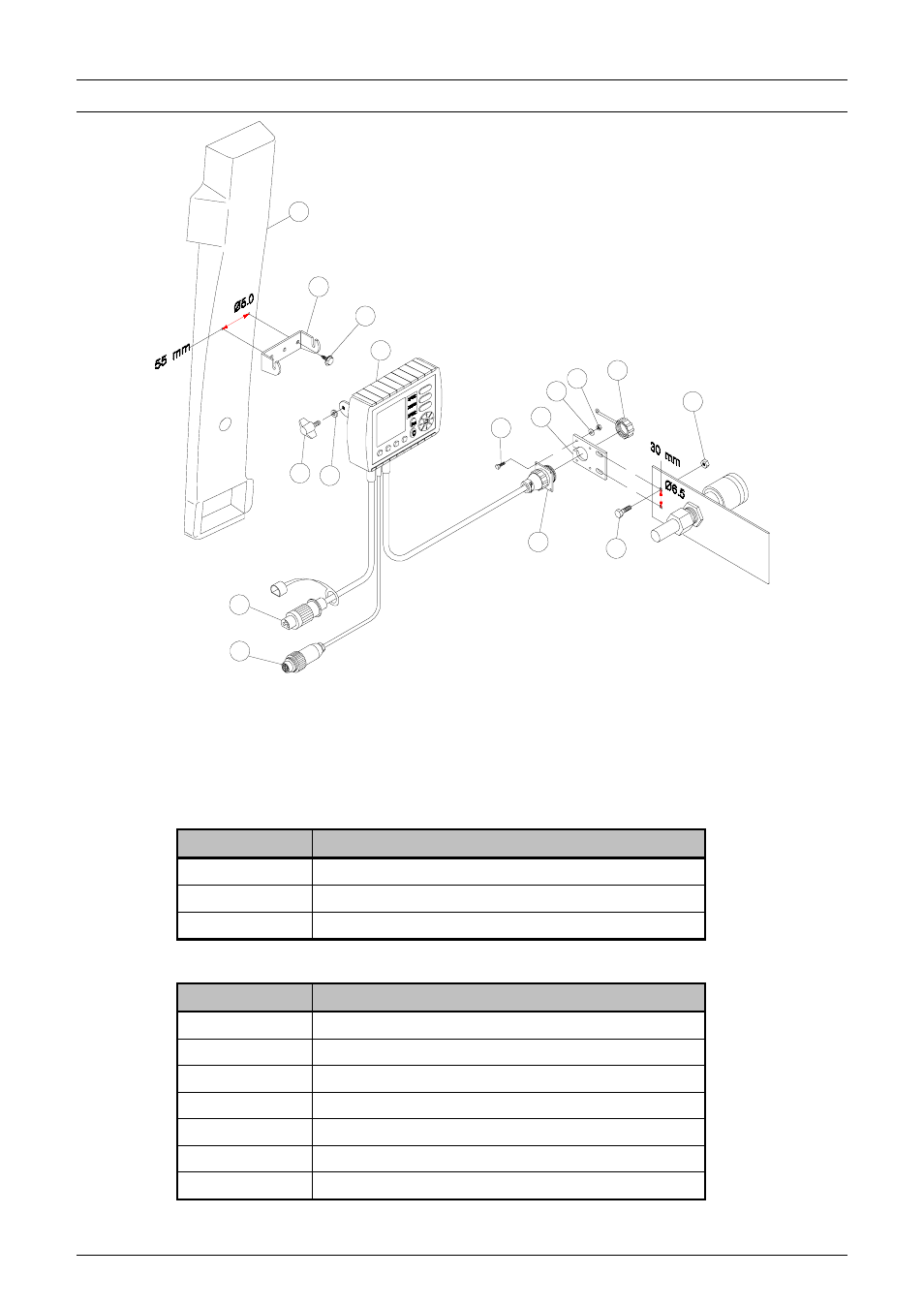

MONTAGE DES LH 500
1
2
3
4
5 6
7
8
10
11
12
13
14
16
9
15
2408-0014
1. 2 x 5mm Löcher mit 55 mm Abstand auf dem rechten Seitenpfosten der Maschine bohren.
2. Den Beschlag (Pos. 2) mit den 2 gelieferten selbstschneidenden Schrauben festschrauben.
3. Den Beschlag für den Gerätestecker (Pos. 11) an der Hinterseite der Kabine montieren,
und danach den Gerätestecker (Pos. 9) am Beschlag festschrauben.
4. Das Stromversorgungskabel (Pos. 7) wie folgt anschließen:
Kontakt-stiftnr. Beschreibung
31 0V
82
+12V (über Zündung)
15/30 +12V
5. Den Din-ISO Stecker (Pos. 8) wie folgt anschließen:
Kontakt-stiftnr. Beschreibung
1 Radar
2 Geschwindigkeit
(Rad Schlepper)
3 PTO
4
Gerätesignal (Lift hinauf/hinab)
5 Liftarmposition
6 +12V
7 0V
