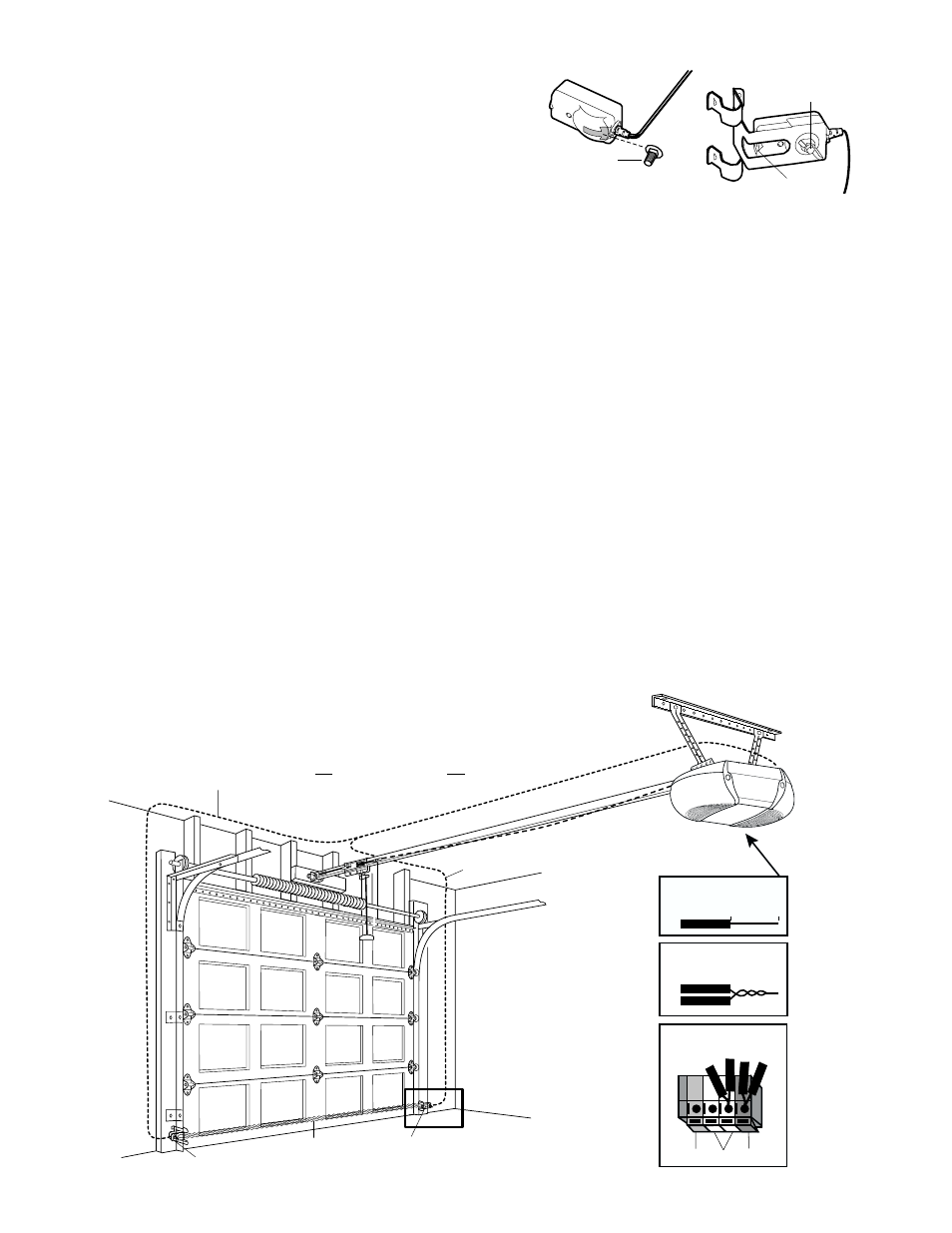

Perno de coche
de 1/4-20x1/2 pulg.

Lente

Tuerca de mariposa

Figura 4

23

Sensor

Sensor

Área de protección del
rayo electrónico invisible

Conecte el cable a las
t

erminales de conexión rápida

Cable de campana

Cable de campana

Cielo raso con acabado

Rojo

Gris

Blanco

Terminales de Conexión Rápida

3. Inserte en las
terminales apropiadas

1. Pele el cable
11 mm (7/16 pulg.)

2. Tuerza juntos los cables
del mismo color

7/16 pulg. (11 mm)

Figura 5

MONTAJE Y CABLEADO DE LOS SENSORES DEL
SISTEMA DE RETROCESO DE SEGURIDAD

• Deslice la cabeza de un perno de coche de 1/4-20x1/2

pulgada dentro de la ranura de los sensores. Use tuercas
de mariposa para sujetar los sensores a las ménsulas,
con las lentes de cada sensor frente a frente a ambos
lados de la puerta. Cerciórese de que la extensión de la
ménsula no obstruya las lentes (Figura 4).

• Apriete las tuercas de mariposa a mano.

• Lleve los cables de los dos sensores al abridor. Utilice

grapas con aislamiento para sujetar el cable a la pared y
al cielo raso.

• Pele 11 mm (7/16 pulg.) del aislamiento en cada juego

de cables. Separe los alambres blanco y blanco/negro
los suficiente para que pueda conectarlos a las
terminales de conexión rápida del abridor, de la forma
siguiente. Tuerza juntos los cables del mismo color.
Inserte los cables en los orificios de conexión rápida: el
blanco al blanco y el blanco/negro al gris (Figura 5).

CÓMO ALINEAR LOS SENSORES DE SEGURIDAD

• Conecte el abridor; las luces del sensor emisor y del

sensor receptor se deben de encender y permanecer
encendidas
si todas las conexiones del cableado y la
alineación se han hecho correctamente.

La luz anaranjada del sensor que emite el rayo se
encenderá
aunque esté obstruido o fuera de alineación,
pero si la luz verde del sensor receptor del rayo está
apagada, parpadea o se ve baja, (y no hay ninguna
obstrucción en el recorrido del rayo de luz invisible), será
necesario alinearlos.

• Afloje la tuerca de mariposa del sensor emisor y reajuste

el sensor. Apunte directamente al otro sensor y apriete la
tuerca de mariposa.

• Afloje la tuerca de mariposa del sensor receptor del rayo,

y reajuste hasta que reciba el rayo del sensor emisor.
Una vez que la luz verde brille continuamente, apriete la
tuerca de mariposa.

DIAGNÓSTICO DE FALLAS CON RESPECTO
A LOS SENSORES DEL SISTEMA DE REVERSA
DE SEGURIDAD

1. Si la luz verde del sensor que emite el rayo no

permanece encendida después de la instalación,
verifique lo siguiente:

• El suministro de corriente eléctrica al abridor.

• Que haya un corto circuito en alguno de los cables,

ya sea el blanco, o el blanco/negro. Esto ocurre
frecuentemente donde hay alguna grapa o en las
conexiones de las terminales de conexión rápida.

• Algún error en la conexión de los cables de los

sensores al abridor.

• Algún cable roto.

2. Si la luz indicadora del sensor que emite el rayo

enciende y permanece encendida, pero la luz del otro
sensor no enciende:

• Verifique que estén correctamente alineados.

• Verifique que no haya un alambre roto en el cable del

sensor receptor.

3. Si la luz indicadora del sensor receptor esta débil o baja,

verifique la alineación de los sensores.

NOTA: Si la trayectoria del rayo invisible se ve obstruida o
está fuera de alineación, al tratar de cerrar la puerta ésta se
abrirá automáticamente. Si la puerta está abierta,
simplemente no se podrá cerrar, y las luces de abridor
parpadearán diez veces. Vea la página 21.
