8
Riel delantero
(A LA PUERTA)
Ventana
Pinzas con seguro
Orificio de
la polea loca
Distancía de 20 cm (8 pulg.)
desde el orificio
de la polea loca
Pestañas
Rieles posteriores
(AL MOTOR)
Trole
Extremo más
pequeño
Extremo más
pequeño
Extremo más
pequeño
Trole interno
Cojinetes de desgaste
Trole externo
Extremo más
pequeño
NOTA: Las secciones del riel se pueden armar con los
clips orientados hacia arriba o hacia abajo (es recomendar
que hacia abajo); desmontar el riel puede dañar los clips.
3. Coloque el motor sobre el material de empaque para
proteger la cubierta del mismo y apoye el extremo
posterior del riel encima. Para que le resulte más
cómodo, ponga algún tipo de apoyo bajo el extremo
delantero del riel.
4. Ponga en el riel una pinzas con seguro como tope
temporal del trole a 20 cm (8 pulg.) del centro del
orificio de la polea loca, como se indica en la ilustración.
5. Revise y cerciórese de que haya 4 cojinetes de
desgaste dentro del trole interno, estos cojinetes son de
plástico. Si los cojinetes se han soltado durante el
transporte, revise todo el material de empaque. Ponga
los cojinetes de desgaste en su lugar como se indica.
6. Conecte los troles interno y externo como se muestra
en la ilustración.
7. Deslice el trole a lo largo del riel desde
el extremo posterior hacia las pinzas.
Para evitar una LESIÓN de pellizco, conserve los manos y
dedos lejos de las juntas cuando monte el reil.
PRECAUCI PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA ADVERTENCIA

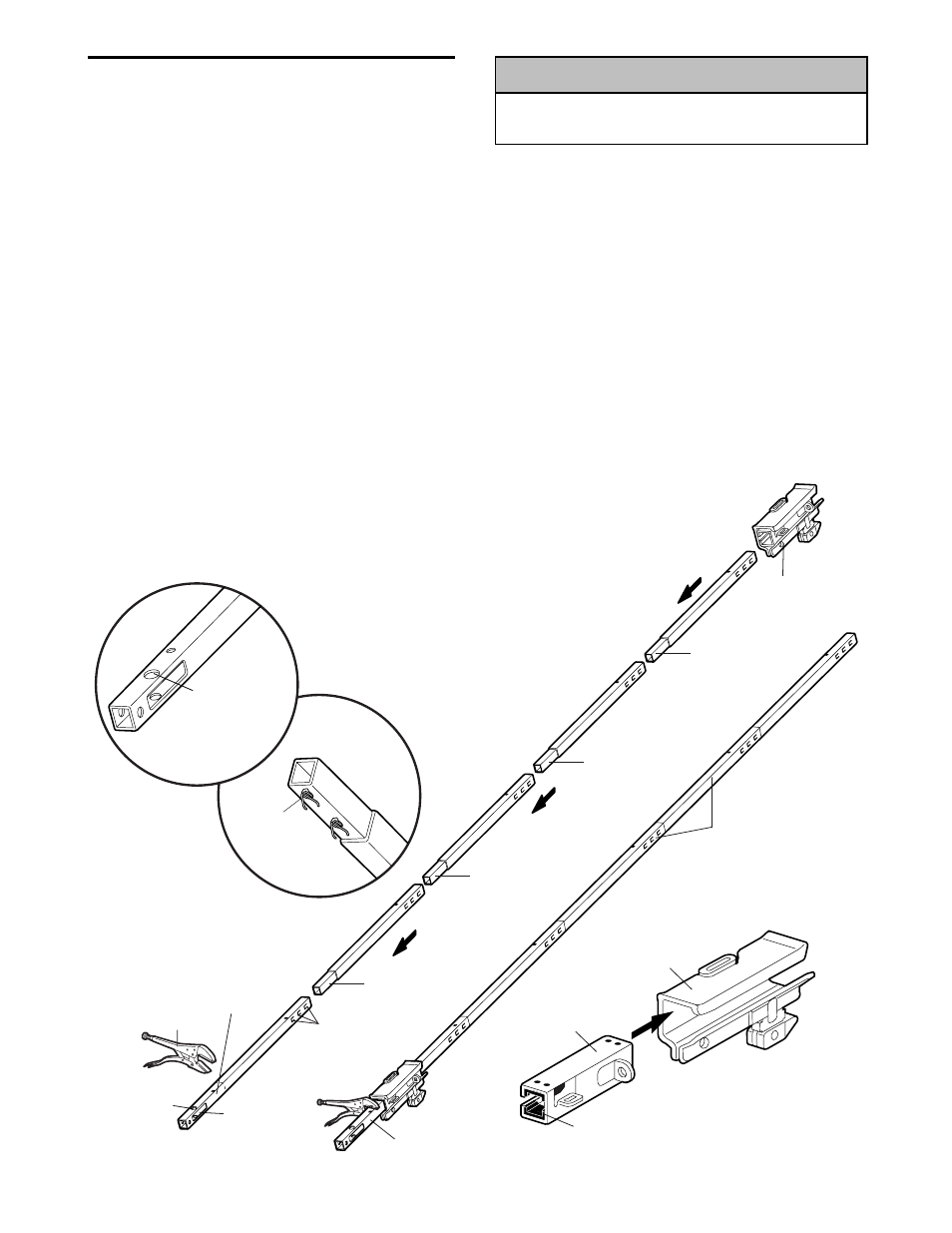

MONTAJE, PASO 1
Monte el Riel e Instale el Trole
No encienda ni use el abridor hasta que llegue al paso
de la instalación correspondiente, de otra manera
corre el riesgo de complicar el proceso de instalación.
El riel delantero tiene una “ventana” cortada en el extremo
de la puerta (vea la ilustración). El orificio que se
encuentra arriba de esta ventana es más grande en la
parte superior del riel que en la parte inferior. Hay un
orificio más pequeño que se encuentra a 8.9 cm (3-1/2
pulg.) y está cerca de la orilla del riel. Gire el riel posterior
de manera que tenga un orificio similar cerca de la orilla
opuesta, más o menos a 12 cm (4-3/4 pulg.) del extremo.
Un riel de cinco partes utiliza cuatro posteriores. NOTA:
Utilizar la sucesión arriba, los clipes orientados hacia
abajo.
1. Quite el brazo recto de la puerta, las ménsulas para
colgar y el pasador de chaveta que viene empacado
dentro del riel delantero y póngalos a un lado para
usarlos en el Paso 5 y 12 de la Instalación. NOTA: Para
no sufrir una LESIÓN al desempacar el riel, quite con
cuidado el brazo recto de la puerta que está
almacenado dentro de la sección de riel.
2. Alínee las secciones del riel sobre una superficie plana
como se indica y luego deslice los extremos más
pequeños dentro de los más grandes. Las pestañas
que se encuentran a lo largo de los lados del riel se van
a ajustar en su lugar.
Clip
MANTENGA
EL ORIFICIO
MÁS GRANDE
HACIA ARRIBA
RIEL DELANTERO
(PARTE SUPERIOR)
Extremo más
pequeño
