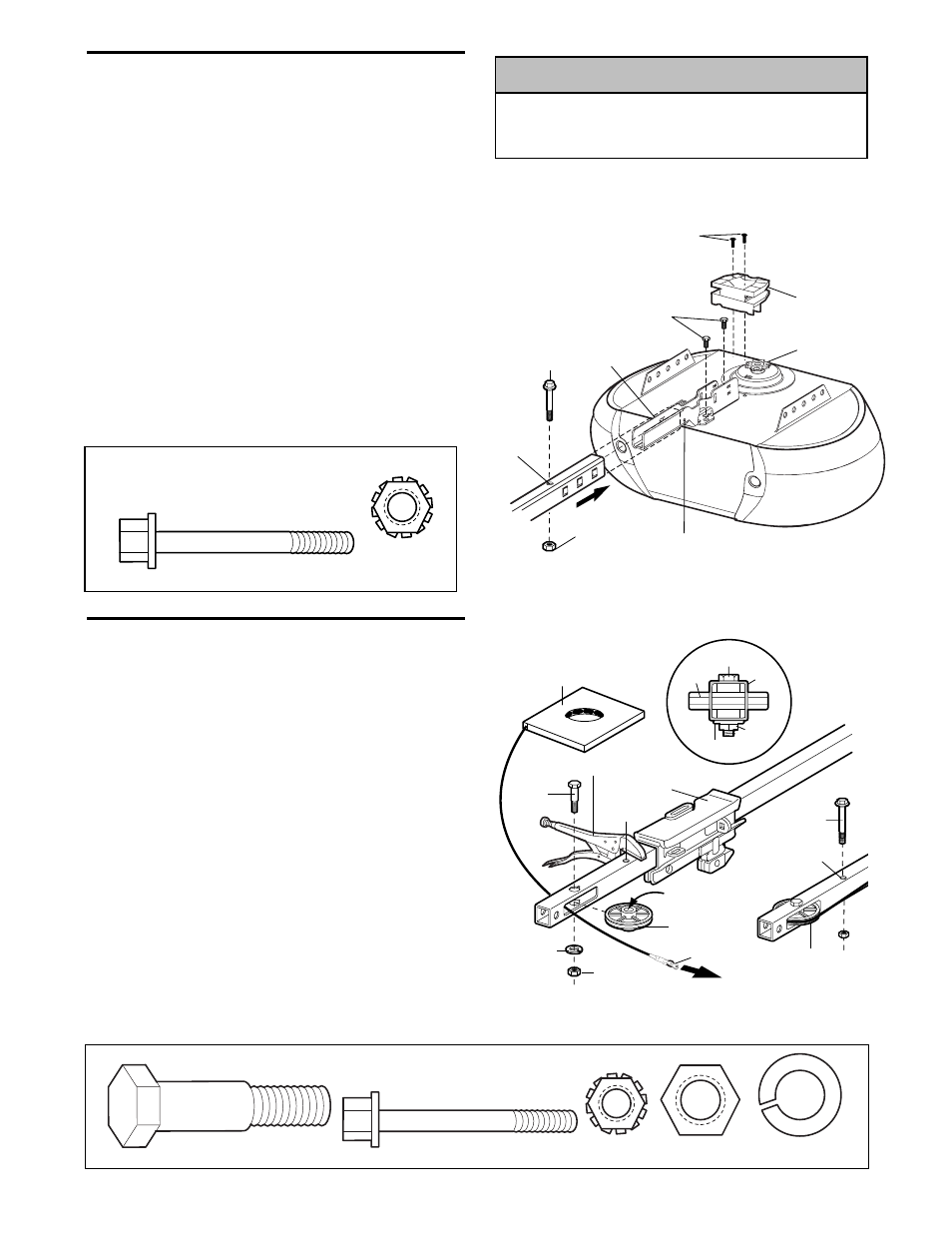

Craftsman 13953985 - Manual (Page 47)

Tuerca de
1/4-20 de pulg.
Perno de 1/4-20x1-3/4 de pulg.
9
MONTAJE, PASO 2
Fije el Riel a la Unidad del Motor
• Coloque un perno de 1/4-20x1-3/4 de pulg. dentro del
orificio de la cubierta de protección que se encuentra en
el extremo posterior del riel, como se indica en la
ilustración. Apriete bien el perno con tuerca de
1/4-20 de pulg. NO ajuste demasiado la tuerca.
• Quite los perno de la parte superior del motor.
• Ponga la ménsula en 'U' sobre el motor con el lado plano
hacia abajo y alinee los orificios de la ménsula con los
orificios de los pernos. Sujete con los pernos que quitó
antes.
• Alinee el riel con la parte superior del motor. Deslice el
extremo del riel en la ménsula en 'U', hasta los topes que
sobresalen en la parte superior y a los lados de la
ménsula.
• Fije el desplegador de cadena con 2 tornillos a la unidad
del motor.
Rueda dentada
del motor
Ménsula en 'U'
DESLICE EL RIEL HASTA
LOS TOPES QUE ESTÁN EN
LA PARTE SUPERIOR Y A LOS
LADOS DE LA MÉNSULA
Desplegador
de cadena
Tuerca
Orificio para
el perno
protector
de la cubierta
Perno
Perno
Tornillo Hexagonal
8-32x7/16 pulg.
Use SÓLO el perno y la tuerca que vienen montados en la parte
superior del abridor para evitar que el abridor de la puerta de
cochera se dañe SERIAMENTE.
PRECAUCI PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA ADVERTENCIA
Engrase el interior
de la polea
Arandela de
3/8 de pulg.
Tuerca de
3/8 de pulg.
Enlace del cable
Perno
loco
Pinzas con seguro
Orificio de
paro del trole
Cadena y
cable
Polea Riel
Perno
Tuerca
Arandela
Trole
Polea loca
Perno
Orificio de
paro del trole
Polea loca
MONTAJE, PASO 3
Instale la Polea Loca
• Ponga la cadena y cable a un lado del riel como se
muestra en la ilustración. Tome el extremo de el cable y
pase por la ventana aproximadamente 12 pulg. Déjulo
que cuelgue hasta que lleque al Paso 5 de Montaje.
• Retire la cinta de la polea loca. El interior del centro debe
estar engrasado. Si se ha secado, vuelva a engrasarlo
para asegurar que la operación sea adecuada.
• Coloque la polea loca dentro de la ventana como se
muestra en la ilustración.
• Inserte el perno loco desde la parte superior y a través
del riel y la polea. Apriete con una arandela y una tuerca
de 3/8 de pulg. por debajo del riel hasta que la arandela
quede comprimida.
• Haga girar la polea para cerciorarse de que da vuelta
libremente.
• Pase un perno de 1/4-20x1-3/4 de pulg. por el orificio de
paro del trole que se encuentra en la parte delantera del
riel, como se muestra en la ilustración. Apriete bien con
una tuerca de 1/4-20 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Tuerca de
3/8 de pulg. Arandela de
3/8 de pulg. Perno loco Tuerca de
1/4-20 de pulg. Perno de 1/4-20x1-3/4 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
