english
It will be necessary to purchase a separate USB MIDI interface from your music instrument retailer. Install the
USB interface according to manufacturer’s instructions. Then, connect the MIDI Out port, located on the left
hand side of your controller, to the MIDI Port on the USB interface labeled "IN" using a standard MIDI cable

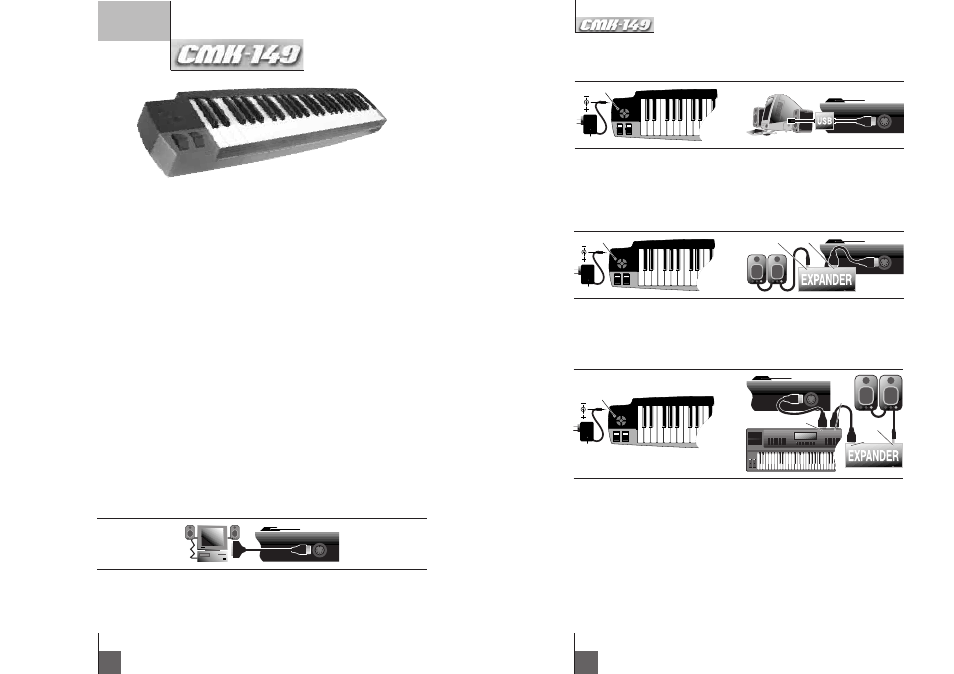

Connection to a Sound Module (Tone Generator)
Connect the power adapter to the power input socket located on the left hand side of the CMK 149.Then con-
nect the power adapter to the electrical wall socket. Please note that the CMK 149 works only with a 9VDC,
500ma, Tip Positive (+) power supply.
Connect the MIDI Out port, located on the left hand side of your controller, to the MIDI Port labeled "IN" on the
Sound Module (Tone Generator) using a standard MIDI cable (not included). The connect the Sound Module
(Tone Generator) Audio Outputs to an appropriate amplification device. (EX; Home stereo, Mixing Board,
Amplifier, etc.)
Connection to any other MIDI device
Connect the power adapter to the power input socket located on the left hand side of the CMK 149.Then con-
nect the power adapter to the electrical wall socket. Please note that the CMK 149 works only with a 9VDC,
500ma, Tip Positive (+) power supply.
Connect the MIDI Out port, located on the left hand side of your controller, to the MIDI Port labeled "IN" on the
MIDI device that you wish to control, using a standard MIDI cable.
USE:
With PC and/or Mac
After connecting the CMK 149 to your PC and/or Mac and installing the software supplied, restart your com-
puter. At this point the CMK 149 should have the red LED light on. Start the musical software and begin your
compositions or multi-track productions.
NOTE: Important - if there is no sound when you press the keys on the keyboard check that:
· the computer is on,
· the red LED light on the keyboard is on,
· the speakers are connected,
· the speakers are on,
· the music programme is running,
If there is still no sound after you have checked all these points, check the MIDI settings of your sound card.
5
CMK 149 es un teclado MIDI a conectar a una tarjeta sonora de un PC (game port) o a un módulo de sonidos
(expander). Conectando el CMK 149 a un PC con el cable incluido en el suministro, es alimentado directamen-
te por el PC por lo que no precisa utilizar un alimentador externo. Instalando el software incluido en el sumini-
stro podréis acometer vuestras composiciones. Conectando el CMK 149 a un módulo de sonidos es necesario
utilizar un alimentador externo (9Vcc 500mA con el + en el centro).
Contenido:
- CMK 149
- Cable Midi de 1,8 metros (1xD-sub 15 macho / 2xDIN 5 macho)
- Dos CD-Rom
- Manual de instrucciones
Características técnicas
- 49 teclas con dimensiones estándar tipo piano (4 octavas Do-Do)
- Teclas dinámicas
- Compatible con todas las tarjetas de sonido de PC y/o expander
- Ruedas “Pitch Bend” y modulación
- 1 salida MIDI
- 2 sistemas de alimentación:
1) 1 enchufe DC para alimentación externa (9VDC 5000mA con + en el centro)
2) Alimentación por tarjeta de sonido de PC mediante el cable MIDI proporcionado
- Entrada jack para pedal de sustain
- 1 interruptor On/Off con luz piloto
- 1 switch para Program change
- 1 switch para Bank Select
- 1 switch para Transpose
- 1 switch para Midi Channel
- 1 switch para funciones DEMO SONG/ MEMORY
- Dimensiones: 81 x 18 x 6
- Peso: kg 2,5
FÁCIL DE CONECTAR:
Conexión al PC
Utilizando el cable incluido en el suministro, enchufar la clavija D-Sub 15 macho en el puerto serie de la tarjeta
sonora previamente instalada en vuestro PC, seguidamente enchufar el conector Din 5 macho IN en el puerto
Midi Out de vuestro teclado CMK 149, por esta conexión también será alimentado vuestro teclado CMK 149.
Conexión al MAC
Conectar el adaptador de voltaje a la toma de alimentación de electricidad y conectar el cable de salida en la
toma situada en la parte izquierda del teclado controlador MIDI (CMK 149 sólo funciona con una fuente de ali-
mentación 9V DC 500 mA positivo -+-).
español
16
MIDI OUT
SWITCH ON-OFF
SWITCH ON-OFF
MIDI OUT
SWITCH ON-OFF
9V DC 500 mA
SWITCH ON-OFF
MIDI OUT
AUDIO OUT
MIDI IN
MIDI OUT
MIDI IN
SWITCH ON-OFF
9V DC 500 mA
SWITCH ON-OFF
MIDI OUT
MIDI IN AUDIO OUT SWITCH ON-OFF
9V DC 500 mA
