PS Engineering

PMA8000C Audio Selector Panel and Intercom System

Installation and Operator’s Manual

200-890-0303

Appendix D

Rev. 3, May 2014

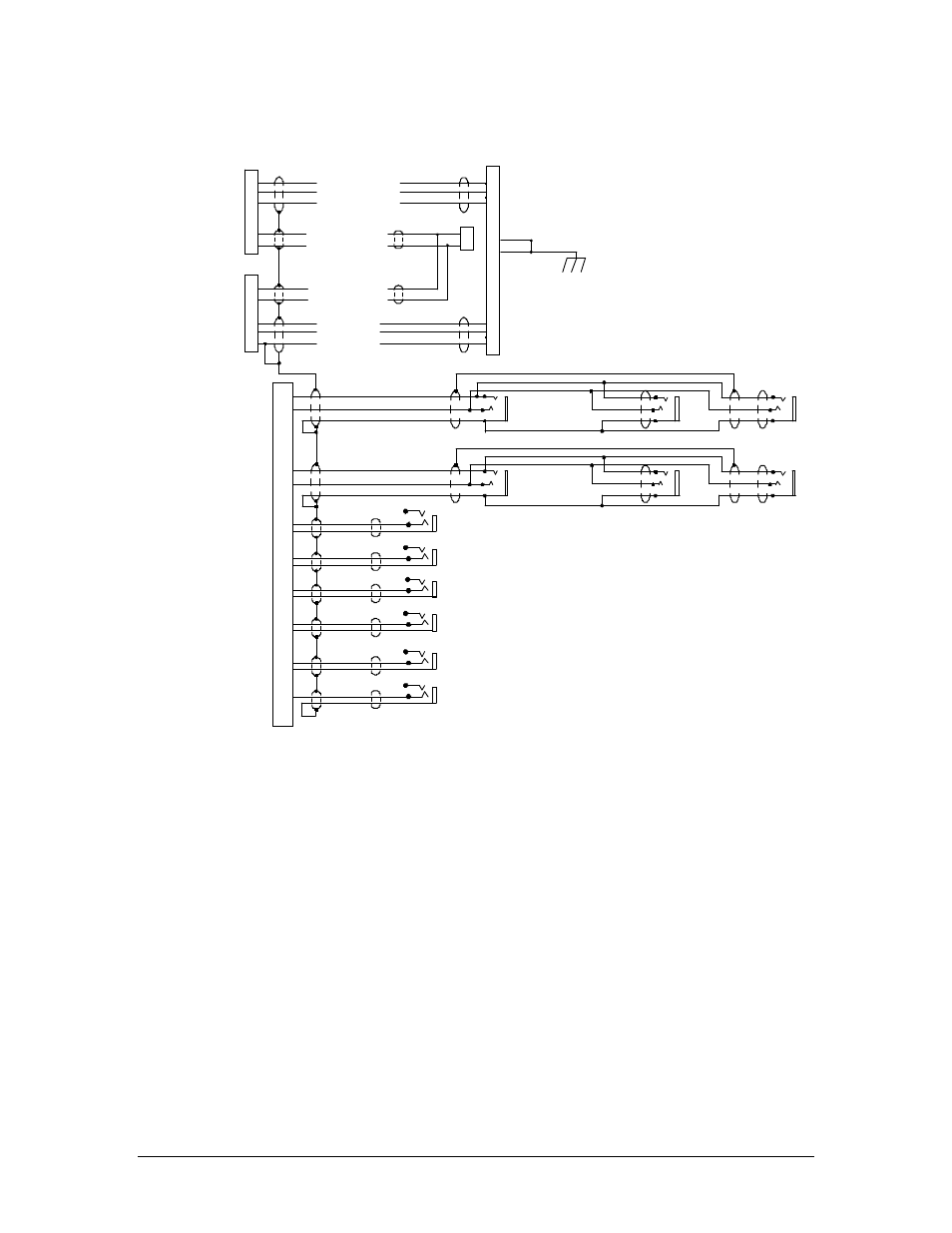

PMA8000C with Expansion (Unit 050-890-0313 only)

35
36
39

Expansion Unit #2
11636R

Expansion Lo

Expansion Audio Input

Ground Lug

10
11

40
41

15

2

3

14

1

Expansion Audio Output (L)

Expansion Audio Output (R)

PMA8000C J1

Expansion Power

37
41
38

Expansion Unit #1
11636R

Expansion Power

Expansion Audio Input

15

2

3

1
14

Expansion Audio Output (L)

Expansion Audio Output (R)

Expansion Low

PMA8000C J2

Pass 1 Mic

Pass 1 Mic Audio Hi
Pass 1 Mic Audio Lo

16
4

Pass 2 Mic

Pass 2 Mic Audio Hi
Pass 2 Mic Audio Lo

17
5

1. All wire must conform to MIL-22759
or 27500. Minumum 24 gage shielded wire.
2. Use 2-, 3-, and 4-conductor with shield
as indicated.
3. Use insulating washers on all jacks. Jacks
must be electrically floating.
4. Connect shields at expansion end only.
5. Passenger volume control is adjusted at
the audio panel using the outer knob.
6. Passenger music input is MUSIC #2 and
is located at the audio panel wiring
(J2 – pins 26, 27 & 28)
7. Passenger music mute control for music #2-
press MUTE & AUX on the audio panel
at the same time.

8. Passengers can hear Music #1,
press MUTE button on the audio panel for more then 1 second
until you hear Music #1 ALL Headsets

NOTES:

Pass 1 & 3 Phones (L) Hi
Pass 1 & 3 Phones (R) Hi
Headphone Lo

8
20

Pass 2 & 4 Phones (L) Hi
Pass 2 & 4 Phones (R) Hi
Headphone Lo

9
21

Pass 3 Mic

Pass 3 Mic Audio Hi
Pass 3 Mic Audio Lo

18
6

Pass 4 Mic

Pass 4 Mic Audio Hi
Pass 4 Mic Audio Lo

19
7

23
11

10

Pass 5 Mic

Pass 6 Mic

Pass 5 Mic Audio Hi
Pass 5 Mic Audio Lo

Pass 6 Mic Audio Hi
Pass 6 Mic Audio Lo

11636R Connector
