APÉNDICE A. Conexiones en modo puente
El procedimiento para usar el amplificador en modo puente es el siguiente :
1. Apague el amplificador.
2. Baje al mínimo los dos controles de volumen. (Ambos atenuadores girados totalmente en sentido anti-
horario).
3. Deberá entrar por la entrada XLR del canal A.
4. Seleccione el modo puente (BRIDGE) de la parte trasera del amplificador.
5. Conecte los altavoces de la siguiente forma : Si la tensión de salida seleccionada son 100 V, deberá fijar
dos cables uno cada una de las salidas marcadas con 100 V.
6. Se deberá conectar un cable puente entre los terminales de 0 voltios.
7. Coloque los dos potenciómetros rotatorios de volumen en la posición máxima (ambos atenuadores
girados totalmente en sentido horario).
8.- Deberá manejar el control de atenuación desde el master exterior al amplificador (por ejemplo desde el
mezclador).
NOTA 1: Utilizar siempre cables Clase II, es decir, con doble aislamiento o aislamiento reforzado.
NOTA 2: No usar cargas de baja impedancia en equipos para línea distribuida.

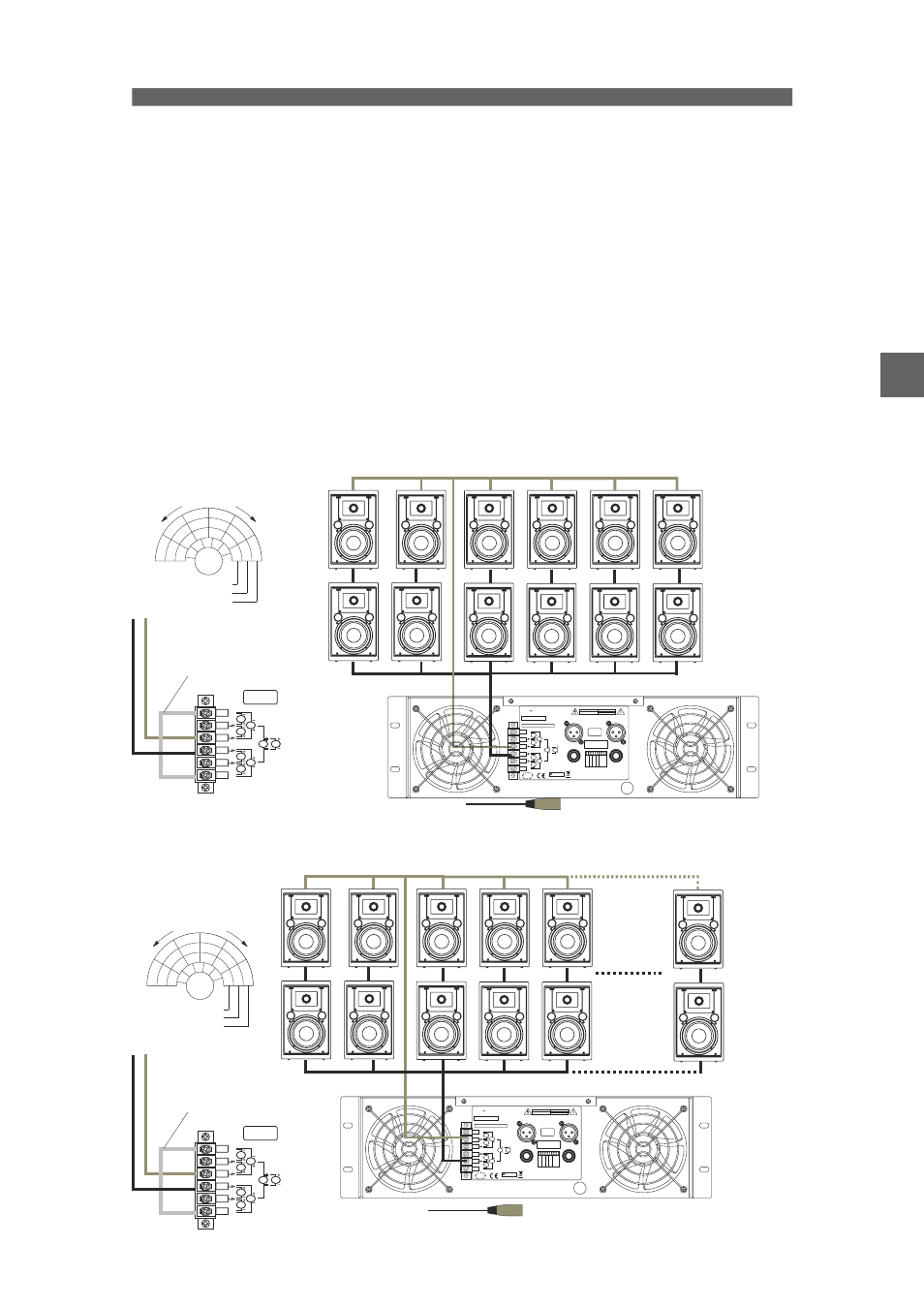

A continuación se presentan varios ejemplos del modo puente con líneas distribuidas:
En el primer ejemplo, se presenta un amplificador capaz de dar 790 W en modo puente con salida
de 100 V. Como carga se han instalado 12 x , estando en cada una de ellas el selector de potencia
en la posición 100 V / 60 W (720W en total).
E-8T
factor 8T
En el segundo ejemplo, se presenta un amplificador capaz de dar 790 W en modo puente con
salida de 70 V. Como carga se han instalado 26 x , estando en cada una de ellas el selector de
potencia en la posición 70 V / 30 W (780W en total).
E-8T
factor 8T
