8.3.1 230 V

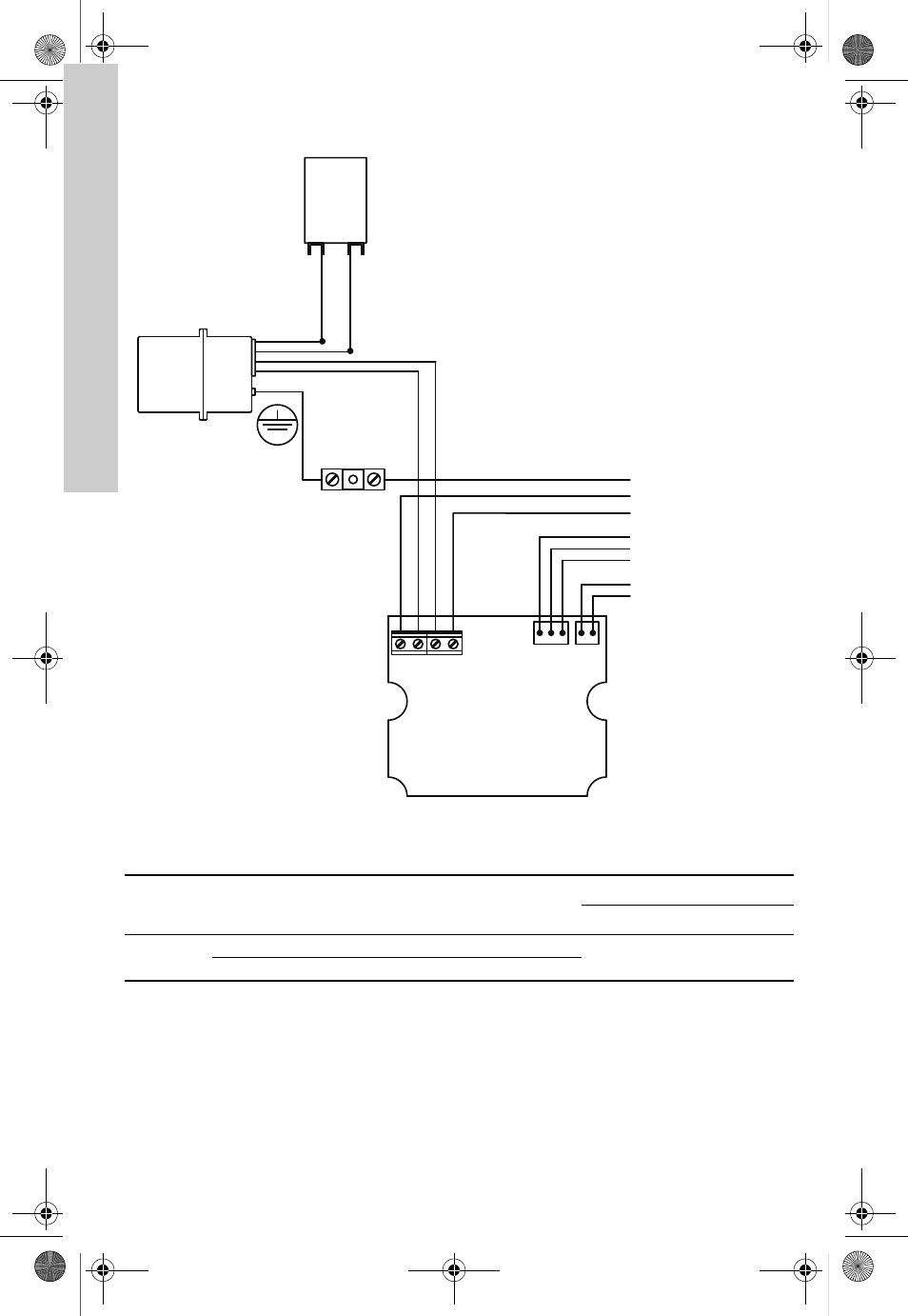

Fig. 13 Schéma de câblage - 230 V
8.4 Mesure de la résistance d'enroulement
La mesure peut être effectuée avec ou sans câbles raccordés au PCB et au condensateur.
T
M
02
24
24
24
09
Noir (phase)
Rouge
Noir
Orange
> Capteur débit
> Pressostat
Con
den-
sateur
Jaune
Jau
n
e
Moteur électrique
Jaune/vert (terre)
Ro
uge (princip
a
l)
Bleu
Blanc (neutre)
> Câble
B A
Jaune
Blanc
Moteur
[V/Hz]
Point de mesure
Enroulement
Résistance
[
± 10 %]
Température ambiante
[°F]
[°C]
230/60
A-B (bleu - rouge)
Principal
5,4
70
21
A-C (bleu - blanc)
Aux.
5,4
