47
Français (CA)
7. Installation mécanique
7.1 Lieu d'installation
La pompe est conçue pour une installation en
intérieur et en extérieur. Elle résiste à la
lumière du soleil.
7.2 Base
Installer la pompe sur le socle, avec l'orifice
d’aspiration à l'horizontale et l'orifice de refou-
lement à la verticale.
La pompe doit être installée horizontalement.
Angle d'inclinaison maximal admissible :
± 18 °. Voir fig. 2.

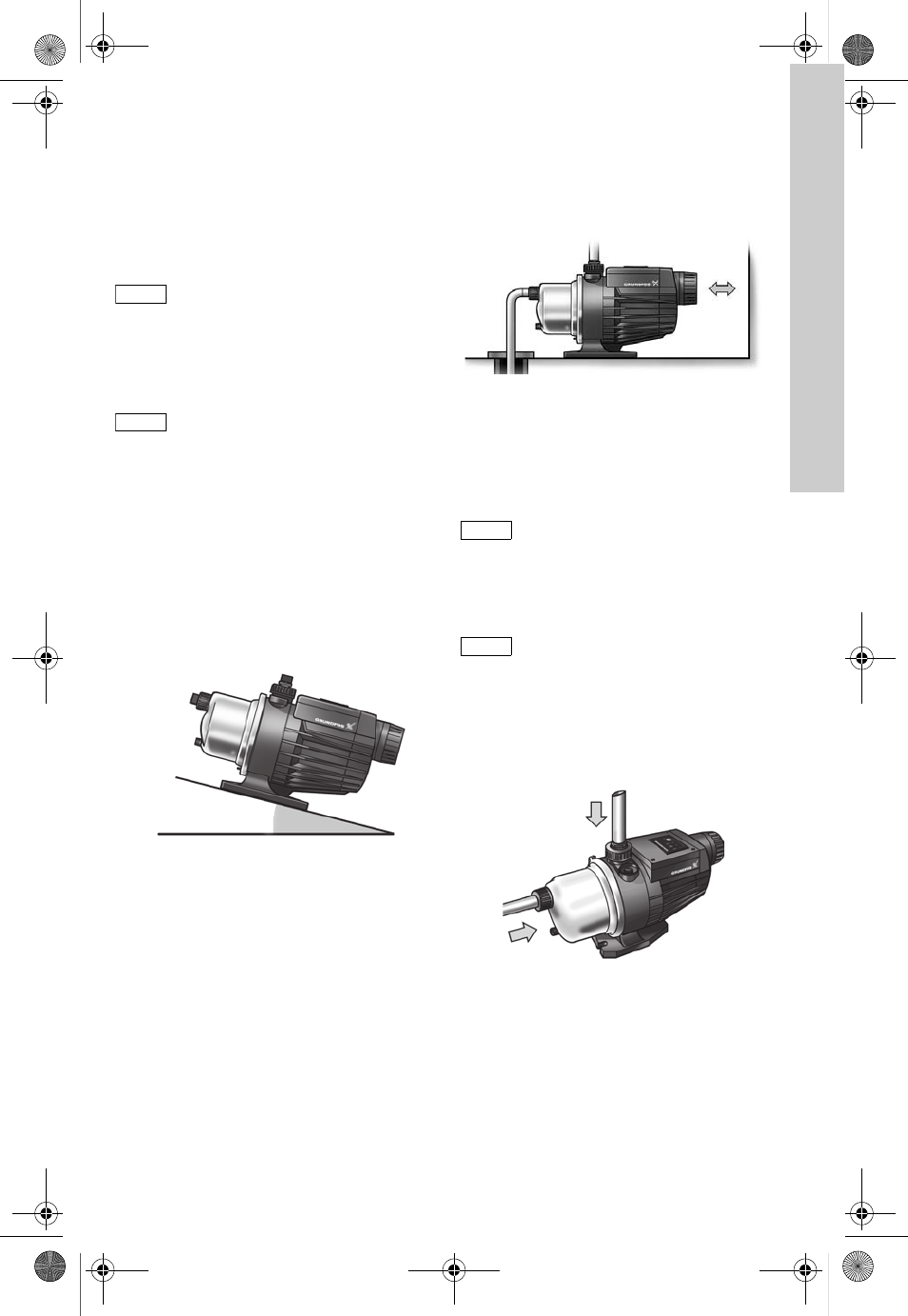

Fig. 2 Installation horizontale de la pompe
MQ
Pour éviter mouvements et vibrations, la
pompe et le socle peuvent être sécurisés à
une base solide, par les orifices de boulons
dans le socle. Pour raccordement tuyauterie,
voir paragr. 7.4 Tuyauterie.
7.3 Dégagement requis
Pour l'inspection et l'entretien, prévoir un
dégagement d'au moins 150 cm (60") derrière
la pompe.
Fig. 3 Dégagement minimal derrière la
pompe
La pompe étant auto-refroidie, elle ne néces-
site ni dégagement ni ventilation sur les côtés.
7.4 Tuyauterie
La pompe est fournie avec des raccords filetés
NPT 1". Fixer les raccords dans les orifices
d'aspiration et de refoulement. Voir fig. 4.
Pour faciliter la fixation, l'orifice de refoule-
ment de la pompe est orientable, ± 5 °.
Fig. 4 Fixation des raccords filetés dans
les orifices d'aspiration et de refou-
lement
Nota
Si la pompe est installée en exté-
rieur, elle doit être équipée d'un
couvercle de protection (acces-
soire). Voir paragr. 7.5 Couvercle
de protection et 13. Accessoires.
Nota
En cas de fuite interne acciden-
telle, le liquide pompé sera
vidangé du socle et/ou du cou-
vercle d'extrémité pour éviter
d'endommager la pompe. Installer
la pompe de manière à éviter tout
dommage collatéral indésirable.
TM0
1 969
1
2
60
0
Max. ± 18 °
TM
04 374
6
500
8
Nota
S'assurer que les températures
ambiantes maximales ne
dépassent pas les valeurs indi-
quées au paragr. 6. Conditions de
fonctionnement.
Nota
Ne jamais forcer lors du raccorde-
ment de conduits.
T
M
01
96
98
26
00
60"
