Visser avec précaution le raccord de refoule-
ment dans l'orifice de refoulement avec une
clé ou un outil similaire. Maintenir le raccord
de refoulement et serrer manuellement
l'écrou-union de refoulement de la pompe.
Voir fig. 5.

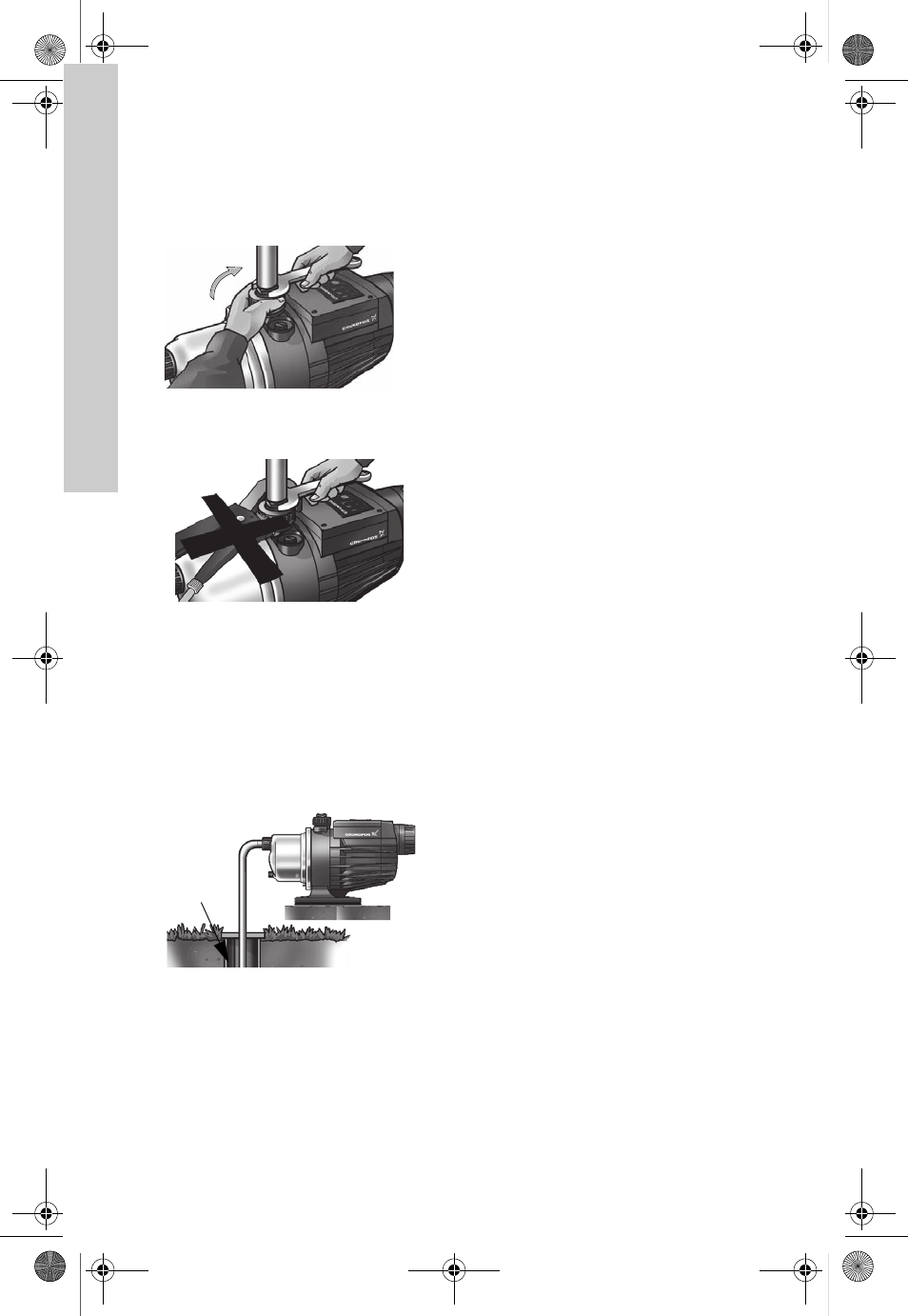

Fig. 5 Correct : serrer manuellement
l'écrou-union de refoulement
Fig. 6 Incorrect : ne pas utiliser d'outil
pour serrer l'écrou-union de refou-
lement
7.4.1 Conduits d'aspiration branchés à un
puits
Si la pompe est utilisée pour le pompage d'un
puits, il est recommandé d'installer un clapet
de pied à l'extrémité du conduit d'aspiration.
Voir fig. 7.
Fig. 7 Conduits d'aspiration branchés à
un puits
7.4.2 Flexible d'aspiration au lieu de
conduit
Si un flexible d'aspiration est utilisé au lieu
d'un conduit, il ne doit pas excéder les lon-
gueurs indiquées dans le graphique, page 49.
Le flexible d'aspiration doit être d'au moins
Ø1". Le flexible doit être de type semi-rigide.
7.4.3 Conduits d'aspiration longs
Un clapet d'entrée anti-retour séparé est fourni
avec la pompe. Avec les conduits d'aspiration
longs, il est recommandé de fixer un clapet
d'entrée anti-retour dans l'orifice d'aspiration
de la pompe. Voir paragr. 7.4.4 Installation du
clapet anti-retour en entrée
Les conduits doivent être soutenus de manière
adéquate, de chaque côté de la pompe, pour
éviter des contraintes sur les raccords de la
pompe.
TM
04
42
71
10
09
TM
04
42
72
10
09
T
M
01
96
93
26
00
Clapet de
pied
