ARRMA AR102626 - Manual (Page 7)

WWW.ARRMA-RC.COM
© 2014 ARRMA Durango Ltd. A subsidiary of Hobbico, Inc.
7
v
i
ii
The ARRMA BLX brushless ESC is setup for use straight from the factory, if you want to alter the settings for your track or driving style please see the table and steps below:
Der ARRMA BLX Brushless-Regler ist werkseingestellt, kann aber individuell auf die eigenen Bedürfnisse abgestimmt werden. Wie genau, das erfahren Sie weiter unten:
Le variateur électronique brushless ARRMA BLX est réglé d’usine afin d’être utilisé de suite, si vous souhaitez ajuster les réglages pour votre circuit ou à votre style de
pilotage, veuillez suivre le tableau et les étapes ci-dessous :cambio para adaptarlo a tu circuito o estilo de pilotaje comprueba la tabla y los pasos que se indican a continuación:
El ESC brushless ARRMA BLX viene preconfigurado de fábrica y listo para usar, en caso de querer realizar algún cambio para adaptarlo a tu circuito o estilo de pilotaje
comprueba la tabla y los pasos que se indican a continuación:
ARRMA BLX ブラシレス ESC はすぐにお使いできる状態に設定されています。サーキットや走行スタイルに合わせて設定を変更する場合は、以下の表や手順をご覧ください。
ARRMA BLX 无刷电调是直接从工厂设定，如果你想改变轨道或驾驶风格的设置请参阅表和以下步骤：
v Variable Setting > 1 2 3 4 5
1 Battery Mode Batteriemodus Type de batterie
Tipo de batería
バッテリーモード 电池模式
LiPo @ 3.2v per Cell NiMH @ 65% initial Voltage No Cut-off (5v Min)
2 Running Mode Reglermodus Mode de fonctionnement
Modo de funcionamiento 走行モード 运行模式
Forward/Brake/Reverse Forward/Brake
3 Brake Setting Bremsabstimmung Réglage de frein
Ajsute de freno ブレーキ設定 刹车设定
20% 40% 60% 80%
4 Drag-Brake Handbremse Freinage progressif
Freno-motor ドラッグブレーキ 拖刹
0% 5% 10% 20% 30%
5 Throttle Sensitivity Feingefühl Délicatesse
Sensibilidad
感性 感受性
1 2 3 4
6 Factory Reset Werkseinstellung Réinitialisation d’usine
Devolver a los ajustes de fábrica 工場出荷時の設定にリセット 恢复出厂设置
No Yes
ESC Specifications Reglerspezifikationen Spécifications du variateur électronique Especificaciones del ESC ESCの仕様 ESC规格
Input Voltage Eingangsspannung Voltage d’entrée
Voltaje de entrada 入力電圧 輸入電壓
6-8 NiMh (7.2-9.6v) / 2S/3S LiPo (7.4-11.1v) BEC Output BEC Ausgang Sortie BEC
Voltaje de salida del BEC BEC 出力 免电池电路 (BEC) 输出
6.0v/2A Max
ESC Status LED Regler-Status-LED Le statut des LED du variateur électronique Indicador LED del ESC ESC ステータス LED ESC 状态 LED
Solid Blue and Red LED: Reverse active Solid Red LED: Reverse locked Blinking Blue LED: Low Voltage Protection Blinking Red LED: Temperature Protection
Permanent leuchtende blaue und rote LED:
Rückwärtsgang aktiv P e r m a n e n t l e u c h t e n d e R o t e L E D :
Rückwärtsgang aus B l i n k e n d e b l a u e L E D :
Unterspannungsschutz
Blinkende rote LED: Temperatursicherung
LED Bleu et Rouge fixe :
Marche Arrière activé
LED Rouge fixe : Marche Arrière bloqué
LED Bleu clignotant: Protection Basse
Tension L E D Ro u g e c l i g n o t a n t : Pr o t e c t i o n d e
Température
Indicador LED fijo azul y rojo:
Marcha atrás activada Indicador LED fijo rojo: Marcha atrás
desactivada I n d i c a d o r L E D i n t e r m i t e n t e a z u l :
Protección de bajo voltaje Indicador LED intermitente rojo: Protección
por temperatura
LED が赤と青で点灯： リバースアクティブモード LED が赤で点灯： リバースロックモード LED が青で点滅： 低電圧保護モード LED が赤で点滅： 温度保護モード
红蓝 LED：反向开 红色 LED：反向锁定 闪烁蓝色 LED：低电压保护 闪烁的红色 LED 温度保护

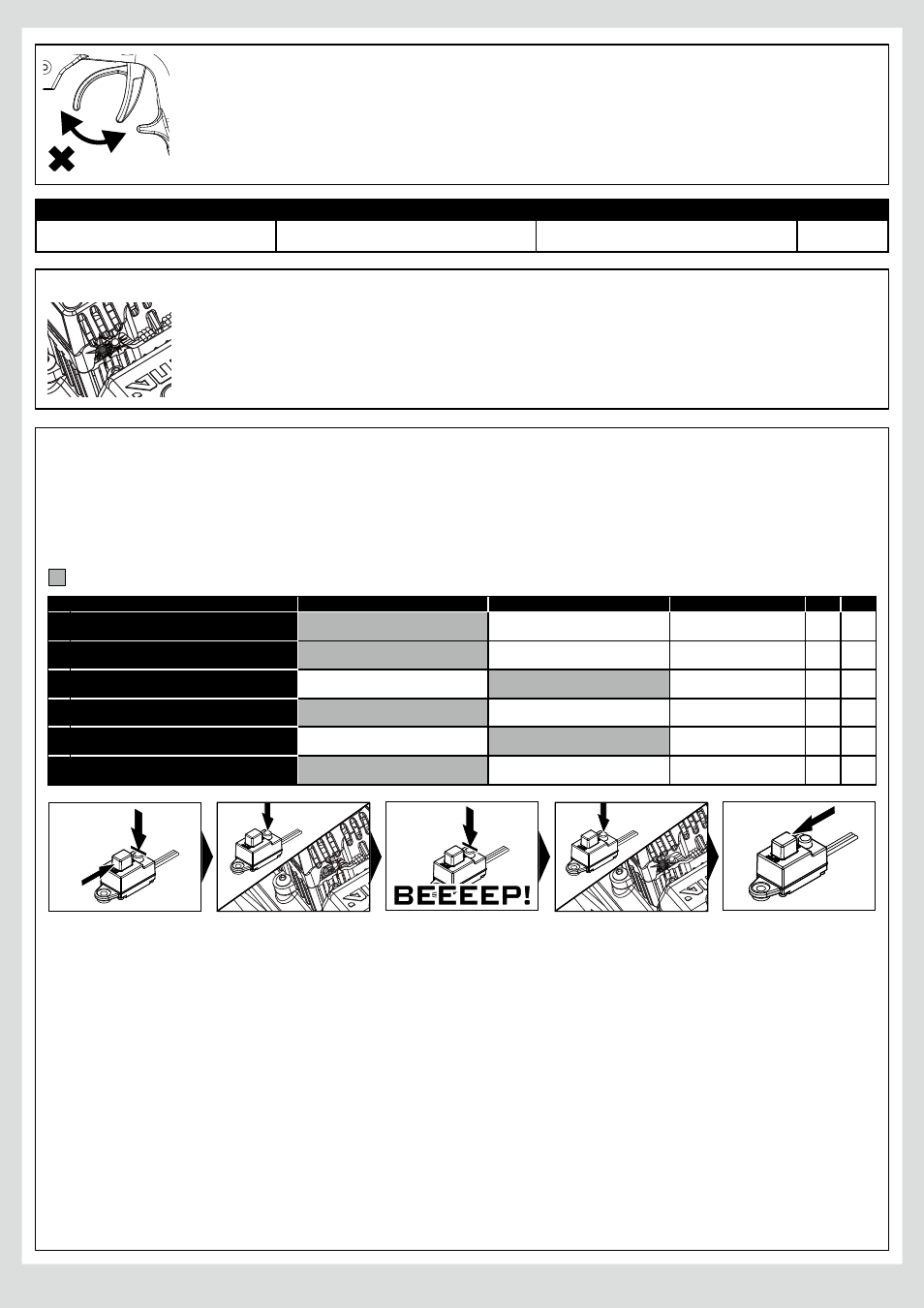

To tune the BLX ESC, connect
a battery, hold the ‘set’ button
and switch the ESC on. A
beep will sound, release the
‘set’ button.
Press the ‘set’ button to
cycle the tuning variables, the
blue LED will flash with short
beeps to show the variable
selected.
To enter the selected variable,
hold the ‘set’ button, a long
beep will acknowledge the
selection. Release the ‘set’
button.
Using the tuning chart, press
the ‘set’ button until the
number of red LED flashes
and short beeps equals the
required value.
To save the setting, either hold
the ‘set’ button to go back to
tuning variable selection or
switch the ESC off.
Um den BLX-Regler einzustellen, schließen
Sie einen Akku an, halten Sie den “Set”-
Knopf gedrückt und schalten Sie den
Regler ein. Sobald ein Piepton ertönt,
lassen Sie den “Set”-Knopf los.
Drücken Sie den “Set”-Knopf, um die
verschiedenen Parameter anzuwählen.
Die blaue LED wird kurz aufblinken, um die
gewählten Parameter anzuzeigen. Dieses
wird von entsprechenden Pieptönen
begleitet.
Um das gewünschte Parameter zu
verändern, halten Sie den “Set”-Knopf und
ein langer Piepton bestätigt die Auswahl.
Lassen Sie den “Set”-Knopf nun los.
Mit Hilfe der Tabelle können Sie die
unterschiedlichen Einstellungen erkennen.
Halten Sie die “Set”-Taste, bis die gewünschte
Einstellung des Parameters erfolgt ist. Die
rote LED wird entsprechend der gewählten
Einstellung aufblinken, unterstützt von der
entsprechenden Anzahl an Pieptönen.
Um die Einstellung zu speichern, halten Sie
den “Set”-Knopf gedrückt bis Sie wieder
bei der Parameterauswahl angelangen,
oder schalten Sie den Regler aus.
Afin de régler le variateur électronique
BLX, branchez une batterie, appuyez
sur le bouton ‘set’ et allumez le variateur
électronique à l’aide de l’interrupteur ‘on’.
Un bip retentira, relâchez le bouton ‘set’.
Appuyez sur le bouton ‘set’ pour parcourir
les différents paramètres de réglage,
la LED bleu flashera et des bips courts
retentiront afin de confirmer la sélection
du paramètre souhaité.
Pour entrer dans le réglage souhaité,
gardez le bouton ‘set’ enfoncé, un long bip
retentira afin de confirmer la sélection du
réglage. Puis relâchez le bouton ‘set’.
En vous référant au tableau de réglage,
appuyer sur le bouton “set” jusqu’à ce que
le nombre de clignottements de la LED
rouge ainsi que de bips correspondent au
réglage désiré.
Pour sauvegarder votre réglage, soit vous
gardez enfoncé le bouton ‘set’ pour revenir au
menu de sélection des différent paramètres,
soit vous mettez hors-tension votre variateur
électronique à l’aide de l’interrupteur ‘off’.
Para ajustar el ESC BLX, conecta una
batería, mantén pulsado el botón ‘set’ y
enciende el ESC. Al escuchar un pitido,
suelta el botón ‘set’.
Pulsa el botón ‘set’ para cambiar entre
las distintas opciones de configuración,
el indicador LED azul parpadeará junto
con pitidos cortos para informar de qué
opción está seleccionada
Para entrar en la opción seleccionada,
mantén pulsado el botón ‘set’, un pitido
largo confirmará la acción. Suelta el botón
‘set’.
Usando la tabla de ajuste, pulsa el botón
‘set’ hasta que el número de pitidos y
parpadeos del indicador LED rojo coincida
con el valor requerido.
Para guardar un ajuste, mantén pulsado
el botón ‘set’ para volver al menú de
selección o apaga el ESC.
BLX ESC のチューンアップを行う場合はバッ
テリーを接続し、setボタンを押したままESCの
スイッチを入れます。ビープ音が鳴ったらsetボ
タンを放します。
set ボタンを押して設定項目を選択します。青
のLEDが点滅し短いビープ音が鳴り、選択した
設定項目を表示します。
選択した設定項目を入力するには set ボタン
を押したままにし、選択が行われた事を知ら
せる長いビープ音が鳴ったらsetボタンを放し
ます。
チューニングチャートを参照し、目的の値の
数で赤のLEDが点滅し、短いビープ音が鳴るま
で set ボタンを押してください。
変更した ESC セッティングを保存するには、
setボタンを押し続けて設定項目の選択に戻る、
または ESC のスイッチを切ります。
要调整的 BLX ESC，连接电池，按住“设置”按钮
，打开 ESC。提示音将响起，释放的“设置”按钮。
按“设置”按钮，周期调整变化，蓝色的 LED 会
闪烁短声来显示选择的变化。
进入所选变化，按住“设置”按钮，会发出长哔
确认选择。松开“设置”按钮。
使用调谐图表，按“设置”按钮，红色 LED 闪烁
和短促的“嘟”声，直到数等于所需的值。
要保存设置，可按“设置”按钮，以回去调整变
化的选择或关闭 ESC。
ESC Tuning Reglerabstimmung Réglage du variateur électronique Ajuste del ESC ESC のチューニング ESC 调整
Factory Defaults Werkseinstellungen Réglages d’usine Defectos de fabricación 工場出荷時の設定 出厂默认值
Throttle Setup Gaseinstellung Réglage de l’accélération Ajuste del acelerador スロットルの設定
Do not move the throttle when switching the model on and the ESC will automatically set the throttle neutral. A long beep will sound to confirm setup.
Bewegen Sie den Gasgriff nicht, wenn Sie das Modell einschalten. Andernfalls kann der Regler nicht automatisch seine Nullstellung finden. Ein langer Piepton bestätigt den Einstellvorgang.
Ne pas enclencher la gâchette d’accélération en allumant votre modèle, le variateur réglera automatiquement la position neutre de l’accélération. Un
long bip retentira afin de confirmer le réglage.
No mover el acelerador cuando enciendas el modelo y el ESC ajustará automáticamente el punto neutro del acelerador. Un pitido largo confirmará el ajuste.
車体側のスイッチを入れる際に送信機のスロットルを操作しないでください。ESC がスロットルのニュートラルポジションを自動設定します。設定が完了すると長いビープ音が鳴ります。ビープ音
が鳴る前にスロットルを操作すると設定が正しく完了しません。
启动时不要作动油门，ESC 会自动设置油门中立点。会发出长哔声，以确认设置。
油门设置
