Operation DMX

Connexion DMX

– Connectez la machine à un contrôleur DMX ou une machine dans la

chaîne DMX. Pour la connexion DMX, les raccords XLR 3 pôles et 5 pôles se trouvent au

derrière de la machine.

Réglage de l'adresse

– Appuyez sur le bouton [Menu] jusqu’à ce que l’écran indique

“DMX512 Add:” (Réglage de l'adresse DMX512). Utilisez les boutons

et

pour régler

l'adresse DMX de l'appareil de 1 à 512. L'appareil a un canal de contrôle pour le réglage du

débit de fumée. The starting address is defined as the first channel from which the device

will respond to the controller. Assurez-vous qu'il n'y a pas de canaux doubles.

Fonctions DMX

Canal

Valuers DMX

Fonction

1

0

– 5

arrêt (aucun dégagement de fumée)

6

255

réglage de débit (50-100 % débit)

dégagement maximal de fumée (100 %)

pour 2 secondes

(pour le fonctionnement 2-Second Jet)

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX Le

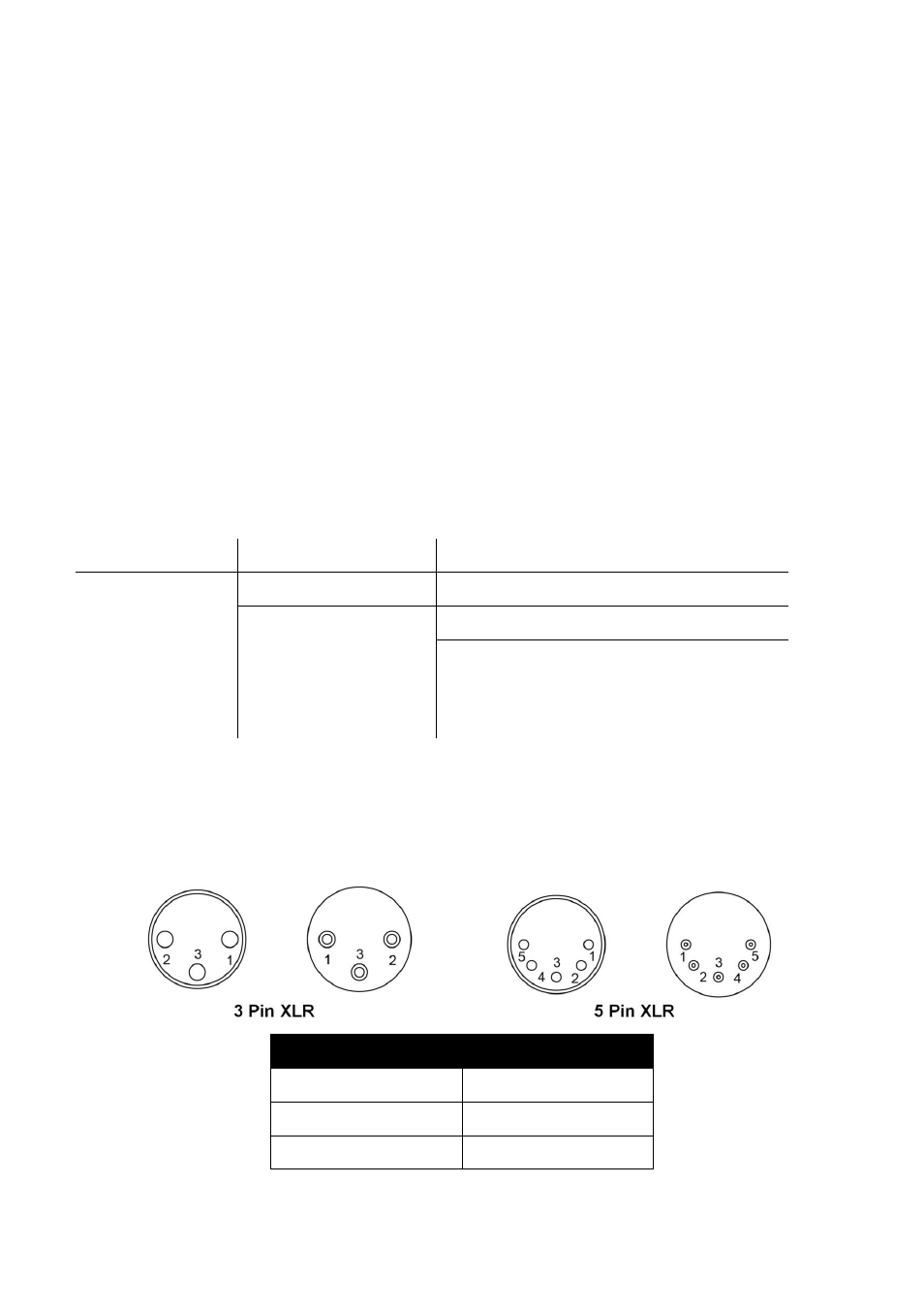

graphique ci-dessous montre la configuration des fiches.

Contact

Fonction

1

Masse

2

Signal-

3

Signal+
